GWDH-600120.ZD3 - реле твердотельное 1-ф с водяным охлаждением, тип GADH, 600 А

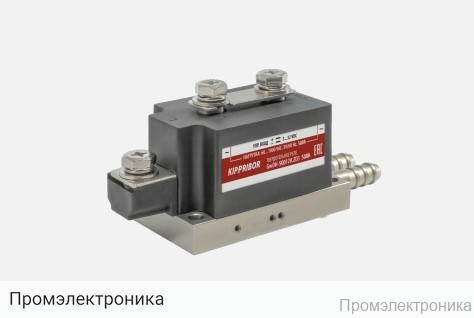

Твердотельное реле GWDH-600120.ZD3 с водяным охлаждением

GWDH-600120.ZD3 — это современное однофазное твердотельное реле промышленного исполнения, предназначенное для коммутации мощных электрических нагрузок в сетях переменного тока. Данная модель отличается высокой надежностью, эффективным водяным охлаждением и усиленным теплоотводом, что обеспечивает стабильную работу даже при максимальных токах до 600 А.

Реле выполнено в прочном корпусе промышленного класса, что гарантирует долговечность и устойчивость к внешним воздействиям. В качестве выходного силового элемента используется тиристор SCR-типа на керамической подложке, что обеспечивает высокую эффективность и минимальные потери при работе.

Управление реле осуществляется дискретным сигналом напряжения в диапазоне 3...32 VDC, что позволяет интегрировать устройство в различные системы автоматизации и управления. Благодаря низкому потреблению тока в цепи управления (5…25 мА), реле может использоваться с широким спектром управляющих контроллеров и устройств.

Основные технические характеристики:

• Коммутируемое напряжение: 60…1000 VAC
• Максимально допустимый ток нагрузки: 600 А
• Максимальное пиковое напряжение: 1600 VAC (16 класс)
• Падение напряжения на реле в коммутируемой цепи: ≤1,6 VAC
• Ток утечки в коммутируемой цепи: ≤10 мА
• Время переключения: ≤10 мс (при частоте 50 Гц)
• Тип охлаждения: водяное
• Тип нагрузки: однофазная
• Тип корпуса: промышленное исполнение с усиленным теплоотводом

Благодаря водяному охлаждению и усиленному теплоотводу, реле GWDH-600120.ZD3 способно эффективно работать в условиях повышенных нагрузок и температур, что особенно важно для промышленных предприятий, где требуется надежная коммутация мощных цепей. Устройство обеспечивает минимальное падение напряжения и низкий уровень утечки, что способствует экономии электроэнергии и повышению безопасности эксплуатации.

Твердотельное реле GWDH-600120.ZD3 — это оптимальное решение для автоматизации производственных процессов, управления электроприводами, нагревательными элементами и другими мощными однофазными нагрузками. Высокая производительность, надежность и простота интеграции делают данную модель востребованной в различных отраслях промышленности.
