GWDH-500120.ZD3 - реле твердотельное 1-ф с водяным охлаждением, тип GADH, 500 А

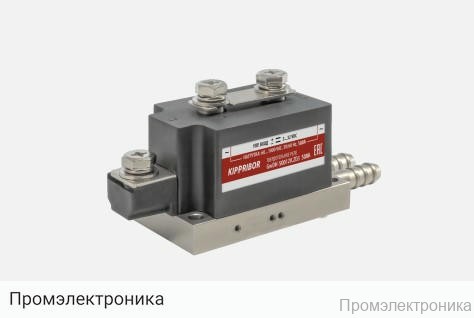

Твердотельное реле GWDH-500120.ZD3 с водяным охлаждением

GWDH-500120.ZD3 — это современное однофазное твердотельное реле промышленного исполнения, предназначенное для коммутации мощных электрических нагрузок в сетях переменного тока. Данная модель отличается высокой надежностью, эффективным водяным охлаждением и усиленным теплоотводом, что обеспечивает стабильную работу даже при максимальных токах нагрузки до 500 А.

Реле выполнено в прочном корпусе промышленного класса, что гарантирует долговечность и устойчивость к внешним воздействиям. В качестве выходного силового элемента используется тиристор SCR-типа на керамической подложке, что обеспечивает высокую эффективность и минимальные потери при работе.

Управление реле осуществляется дискретным сигналом напряжения в диапазоне 3...32 VDC, что позволяет интегрировать устройство в различные системы автоматизации и управления. Благодаря низкому потребляемому току в цепи управления (5…25 мА), реле может использоваться с широким спектром управляющих контроллеров и устройств.

Основные технические характеристики:

• Коммутируемое напряжение: 60…1000 VAC
• Максимально допустимый ток нагрузки: 500 А
• Максимальное пиковое напряжение: 1600 VAC (16 класс)
• Падение напряжения на реле в коммутируемой цепи: ≤1,6 VAC
• Ток утечки в коммутируемой цепи: ≤10 мА
• Время переключения: ≤10 мс (при частоте 50 Гц)
• Тип охлаждения: водяное
• Тип нагрузки: однофазная
• Тип корпуса: промышленное исполнение с усиленным теплоотводом

Реле GWDH-500120.ZD3 идеально подходит для применения в промышленном оборудовании, системах автоматизации, электроприводах, печах, нагревательных установках и других объектах, где требуется надежное и долговечное управление мощными однофазными нагрузками. Водяное охлаждение обеспечивает эффективный отвод тепла, предотвращая перегрев и продлевая срок службы устройства даже при интенсивной эксплуатации.

Благодаря своим характеристикам и надежной конструкции, твердотельное реле GWDH-500120.ZD3 является отличным выбором для современных промышленных задач, требующих высокой производительности и безопасности.
