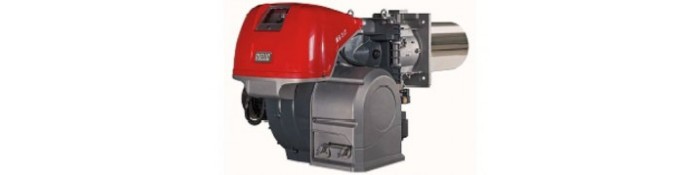

Газовая горелка Riello RS 310/EV ULX TL: Инновации в снижении выбросов и точности управления

Промышленная моноблочная газовая горелка Riello RS 310/EV ULX TL представляет собой вершину инженерной мысли в области теплоэнергетики, сочетая в себе передовые технологии снижения вредных выбросов (Ultra Low NOx) и прецизионное цифровое управление горением. Данная модель разработана специально для применения на водогрейных и паровых котлах, генераторах перегретой воды и диатермического масла, где требуются строгое соблюдение экологических нормативов и высокая энергоэффективность.

Модификация TL (Testa Lunga) оснащена удлиненной головой сгорания, что делает её идеальным решением для установки на теплогенераторы с толстой передней крышкой или изоляцией, а также на котлы с реверсивной топкой.

Ключевые технологические преимущества

1. Технология ULX (Ultra Low NOx) без внешней рециркуляции

Главной особенностью серии RS ULX является способность достигать уровня выбросов оксидов азота (NOx) ниже 40 мг/Нм³ (при 3% O2), что соответствует самому жесткому Классу 4 по европейскому стандарту EN 676. В отличие от традиционных решений, требующих громоздких систем внешней рециркуляции дымовых газов (FGR), технология ULX использует запатентованную конструкцию головки сгорания, которая обеспечивает:

• Ступенчатую подачу газа: Топливо подается через центральные и периферийные дюзы, создавая зоны с различным соотношением топливо/воздух.
• Внутреннюю рециркуляцию (Internal FGR): Геометрия жаровой трубы и дефлектора создает аэродинамические условия для подмешивания отработанных газов обратно в корень факела, снижая пиковую температуру горения и, как следствие, термическое образование NOx.

2. Электронное управление (EV) и CAM-технология

Горелка оснащена цифровой системой управления горением (Digital Burner Management System) на базе менеджера горения REC 37. Механические тяги и кулачки заменены на независимые сервоприводы для воздушной заслонки и газового дросселя.

• Точность до 0,1°: Сервоприводы обеспечивают идеальное соотношение газ/воздух во всем диапазоне модуляции, исключая механический гистерезис и люфты.
• Модуляция мощности: Горелка работает в полностью модулируемом режиме (при установке ПИД-регулятора) или в режиме прогрессивного двухступенчатого регулирования.
• Диагностика: Встроенный дисплей отображает текущий статус, коды ошибок и наработку часов, упрощая обслуживание.

3. Частотное регулирование двигателя (Inverter)

Серия RS /EV штатно комплектуется частотным преобразователем (инвертором) для управления двигателем вентилятора. Это обеспечивает:

• Снижение шума: На малых нагрузках обороты вентилятора снижаются, значительно уменьшая акустическое давление (до 78-85 дБА).
• Экономия электроэнергии: Потребление электричества снижается на 30-50% по сравнению с двигателями прямого пуска при работе на частичных нагрузках.
• Плавный пуск: Отсутствие высоких пусковых токов продлевает срок службы двигателя и механических компонентов.

Подробные технические характеристики

Параметры мощности и горения

• Модель: RS 310/EV ULX TL
• Артикул: 20205452
• Тип головки: TL (Удлиненная)
• Минимальная мощность: 370 кВт
• Максимальная мощность: 3700 кВт
• Диапазон модуляции: 1:10 (в зависимости от условий)
• Топливо: Природный газ (G20, G25)
• Класс выбросов NOx: Class 4 (EN 676), < 40 мг/кВтч.

Электрические параметры

• Напряжение питания (основное): 3 фазы, 400 В, 50 Гц (+/- 10%).
• Напряжение управления: 1 фаза, 230 В, 50 Гц.
• Мощность двигателя вентилятора: 7.5 кВт.
• Максимальная потребляемая электрическая мощность: 9.1 кВт.
• Степень защиты: IP 54.

Габаритные и присоединительные размеры

• Ширина (A): 1015 мм
• Глубина (общая): Зависит от длины головы TL. В стандартном исполнении (без учета удлинения) глубина корпуса ~1104 мм.
• Высота: 790 мм (от низа до верха улитки).
• Диаметр газовой рампы: DN 65 / DN 80 (опционально).
• Вес: 250 кг (ориентировочно для стандартной версии).
• Крепление к котлу: Фланец с возможностью сверловки под M18, диаметр отверстия в котле 390 мм.

Конструкция и компоненты

Вентиляционный контур

Горелка выполнена по моноблочной схеме. Высокопроизводительный центробежный вентилятор с лопатками специального профиля (S-образные) обеспечивает стабильный напор воздуха даже при высоком аэродинамическом сопротивлении топки. Шумоглушащий кожух воздухозаборника снижает уровень шума.

Газовая рампа (Gas Train)

Подача газа осуществляется через отдельную газовую рампу (приобретается отдельно, подбирается под давление газа в сети). Горелка совместима с рампами серии MB/VGD.

• Контроль герметичности: Функция проверки герметичности клапанов (VPS) интегрирована в менеджер горения REC 37. Для реализации требуется только установка реле давления (PVP kit) на газовую рампу.

Система управления REC 37

Электронный менеджер горения REC 37 выполняет функции автомата горения и электронного регулятора соотношения топливо/воздух.

• Интерфейс: Панель оператора AZL с ЖК-дисплеем для настройки параметров, просмотра архива ошибок и текущего состояния.
• Подключение к BMS: Возможность интеграции в системы диспетчеризации здания (Modbus) через дополнительный интерфейсный модуль.
• Сервоприводы: Использованы сервоприводы Siemens SQM33 с подключением по шине CAN, обеспечивающие высокую точность позиционирования и обратную связь.

Установка и настройка

Требования к монтажу

Горелка RS 310/EV ULX TL предназначена для установки в горизонтальном положении, но допускается и вертикальный монтаж (соплами вниз/вверх) при соблюдении мер безопасности. Для крепления к котлу используется теплоизолирующая прокладка (входит в комплект). Важно обеспечить правильную длину выступания жаровой трубы в топку, используя слой футеровки на дверце котла, если это необходимо.

Регулировка головы сгорания

Настройка геометрических параметров горения осуществляется вращением регулировочного винта на задней панели горелки. Это перемещает узел смешения внутри жаровой трубы, изменяя сечение для прохода воздуха. Шкала имеет градуировку от 0 до 10 делений, что позволяет точно адаптировать горелку к аэродинамике конкретного котла.

Настройка параметров

Все параметры горения (кривая соотношения газ/воздух) задаются программно через меню AZL. Электронная система позволяет задать точки розжига, минимальной нагрузки, максимальной нагрузки и промежуточные точки для идеальной линеаризации процесса.

Эксплуатация и обслуживание

Техническое обслуживание

Для обеспечения надежной работы и сохранения экологических показателей необходимо проводить ТО не реже одного раза в год. Конструкция горелки обеспечивает легкий доступ к внутренним компонентам:

• Шарнирное открытие: Горелка может быть открыта влево или вправо без отсоединения газовой рампы (благодаря специальной конструкции петель), что дает полный доступ к головке сгорания и электродам.
• Самодиагностика: Система непрерывно контролирует работу всех датчиков и приводов. В случае сбоя на дисплей выводится код ошибки (например, "Loc: c: 4" – потеря пламени), что позволяет персоналу быстро локализовать неисправность.

Безопасность

Система безопасности соответствует EN 298 и включает:

• Контроль наличия пламени ионизационным электродом (ток ионизации > 4 мкА).
• Контроль давления воздуха (прессостат).
• Контроль минимального и максимального давления газа.
• Проверку герметичности газовых клапанов перед каждым пуском или после останова.

Комплект поставки

В стандартную комплектацию горелки Riello RS 310/EV ULX TL входят:

1. Моноблочная горелка в сборе с кожухом.
2. Удлиненная голова сгорания (TL).
3. Инвертор (VSD).
4. Теплоизолирующая прокладка фланца.
5. Крепежные винты и гайки.
6. Кабельные вводы.
7. Инструкция по монтажу и эксплуатации (на русском языке).
8. ЗИП (комплект предохранителей).
