Горелка Kromschroder ZMI 16B600R

Запальная горелка Kromschroder ZMI 16B600R представляет собой инженерное решение, предназначенное для безопасного инициирования процесса горения в промышленных газопотребляющих установках с принудительной подачей воздуха. Данное устройство, произведенное в Германии, сочетает функции розжига и контроля пламени в едином конструктиве. Компания Промэлектроника, как официальный дилер Kromschroder, гарантирует поставку оригинального оборудования и предоставляет полную техническую документацию и экспертную поддержку.

Модель ZMI 16B600R откалибрована для работы на природном газе (B), имеет типоразмер 16 мм и оснащена жаровой трубой длиной 600 мм.

Функциональное назначение и область применения

Горелка ZMI спроектирована как компонент системы безопасности промышленных тепловых агрегатов. Ее основная функция — осуществление стабильного и контролируемого розжига основных газовых горелок. Рекомендуемая тепловая мощность запальной горелки должна находиться в диапазоне 2-5% от мощности основной горелки для обеспечения плавного пуска установки. Устройство также может эксплуатироваться в качестве автономной горелки малой мощности.

Объекты применения:

• Промышленные термообрабатывающие установки.
• Газовые печи в металлургии, стекольной и керамической отраслях.
• Сушильные камеры и теплогенераторы.
• Котлы и технологические линии, требующие высокой надежности розжига.

Принцип действия и конструктивные особенности

В основе работы ZMI лежит принцип раздельной подачи реагентов с последующим их смешиванием и воспламенением.

• Подача и смешивание: Газ и воздух подаются в алюминиевый корпус раздельно и смешиваются непосредственно перед головкой горелки. Конструкция включает измерительные штуцеры для контроля давления газа и воздуха.
• Одноэлектродная система: Ключевой элемент — комбинированный электрод, выполняющий две функции:
  1. Прямой электрический розжиг: Подача высоковольтного импульса (требуется трансформатор розжига на 5 кВ) для воспламенения газовоздушной смеси.
  2. Ионизационный контроль пламени: После воспламенения электрод детектирует ток ионизации, возникающий в пламени. Стабильный сигнал тока, значение которого должно быть не менее 5 мкА, передается на автомат управления горелкой, подтверждая наличие пламени. Отсутствие сигнала приводит к немедленному прекращению подачи газа.

Составные части горелки ZMI:

• Корпус горелки: Выполнен из алюминиевого сплава.
• Штекер электрода: Угловой, помехозащищенный, с защитным колпачком.
• Воздушное и газовое сопла.
• Держатель горелки.
• Жаровая труба: Изготовлена из жаростойкой стали.

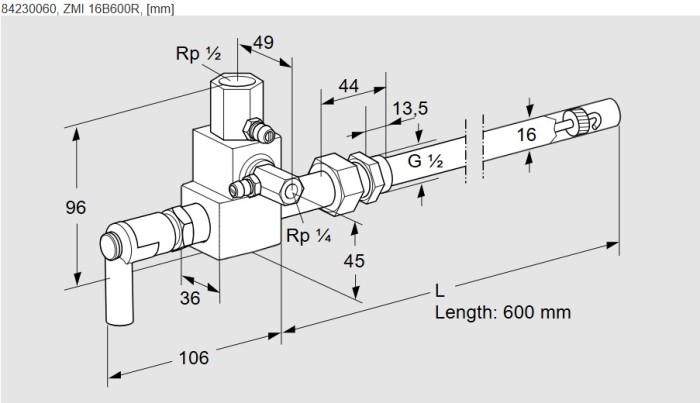

Технические характеристики и рабочие параметры

• Артикул: 84230060
• Модель: ZMI 16B600R
• Типоразмер / Длина: 16 мм / 600 мм
• Тепловая мощность: 1 – 2 кВт (по низшей теплоте сгорания Hi).
• Вид газа: Природный газ (B). Диаметр газового сопла для ZMI 16B: 0,94 мм.
• Рабочее давление газа на входе: 15 – 70 мбар (6 – 27 "WC).
• Рабочее давление воздуха на входе: 15 – 90 мбар (6 – 35 "WC).
• Резьбовые присоединения:
  • Газ: Rp 1/4 (внутренняя).
  • Воздух: Rp 1/2 (внутренняя).
• Максимальная температура у среза жаровой трубы:
  • < 1000°C (< 1832°F).
  • < 900°C (< 1652°F) при коэффициенте избытка воздуха $\alpha <1$.
• Параметры электроподключения:
  • Система контроля: Ионизационный электрод.
  • Напряжение розжига: 5 кВ.
  • Рекомендуемый высоковольтный кабель: FZLSI 1/7 (-50...+180°C) или FZLK 1/7 (+5...+80°C).
• Условия окружающей среды:
  • Температура эксплуатации, хранения и транспортировки: от -15°C до +60°C.
  • Недопустимо образование конденсата, обледенения, а также воздействие агрессивных сред (соль, SO₂).

Монтаж и техническое обслуживание

ВНИМАНИЕ: Все работы должны проводиться квалифицированным персоналом с соблюдением мер безопасности. Перед началом работ отключите электропитание и перекройте подачу газа.

Ключевые аспекты монтажа:

• Давление газа и воздуха на входе в запальную горелку ZMI должно быть выше, чем давление в камере сгорания основной горелки.
• Обеспечьте надежное заземление горелки напрямую с автоматом управления.
• После монтажа обязательна проверка герметичности всех газовых соединений.

Техническое обслуживание: Рекомендуется ежегодная проверка работоспособности.

• Проверка и очистка: Проверяйте сопла на предмет загрязнения. Очищайте электрод и керамические изоляторы.
• Измерение тока ионизации: Убедитесь, что ток стабилен и его значение составляет не менее 5 мкА.
• Замена электрода: При повреждении кончика электрода или изоляторов произведите замену.
• Калибровка положения электрода: При замене электрода критически важно выдержать установочный размер L2. Для горелки ZMI 16B (природный газ) это расстояние должно составлять ровно 25 мм от торца жаровой трубы до кончика электрода.
• Материалы: При обслуживании резьбовых соединений, подверженных высоким температурам, рекомендуется использовать керамическую пасту для предотвращения холодной сварки.
