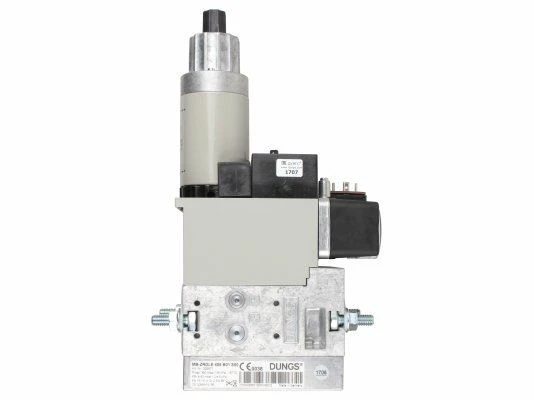

Газовый мультиблок Dungs MB-ZRDLE 405 B01 S50

Назначение и устройство

Газовый мультиблок Dungs MB-ZRDLE 405 B01 S50 — двухступенчатый газовый мультиблок. Заказной код: 226871.

Серия MB-ZRDLE рассчитана на двухступенчатую подачу газа. В отличие от одноступенчатого обозначения MB-DLE, исполнение ZR предусматривает частичный поток первой ступени и переход к основному потоку второй ступени.

Особенности исполнения

Узел объединяет регулятор давления и два основных клапана. В клапане V2 предусмотрено управление ступенями подачи газа. Для подбора важны как диапазон регулятора, так и схема перехода между ступенями и электрическое управление клапанами. Суффикс S50 является частью полного обозначения и учитывается при выборе диапазона выходного давления и управления.

Параметры подбора

Максимальное избыточное давление

360 мбар

Присоединение

Rp 1/2

Реле давления

GW 150 A5

Управление клапанами V1 и V2

совместное

Диапазон выходного давления

от 4 до 50 мбар

Приведённые параметры относятся к указанной модели или обозначению серии в документах производителя. Максимальное давление, рабочий входной диапазон и настройка выходного давления проверяются отдельно. Состав фланцев и дополнительных устройств сверяется по заказному исполнению.

Документы и идентификация

Для модели используют технический лист и руководство соответствующего семейства. У документов на MB-DLE, MB-ZRDLE, MB-VEF и фланцевые MBC различаются область применения и схемы узла. При выборе документа проверяют типоразмер, схему B01/B07 и исполнение регулятора.
