Газовый мультиблок Dungs MB-DLE 420 B01 S20: Стандарт безопасности и эффективности

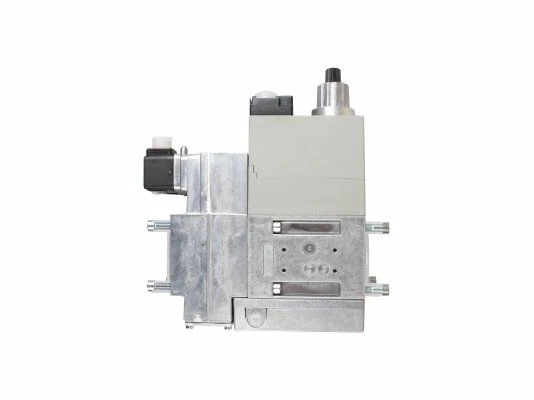

Газовый мультиблок Dungs MB-DLE 420 B01 S20 с артикулом 228712 представляет собой интегрированное решение для систем сжигания газа, разработанное немецкой компанией Karl Dungs GmbH & Co. KG. Это устройство является ключевым элементом в газовой линии промышленных одноступенчатых горелок, обеспечивая полный цикл управления подачей топлива: от фильтрации до регулирования давления и безопасного перекрытия потока.

Компания Промэлектроника является официальным дилером продукции Dungs и предлагает только оригинальное оборудование, гарантируя его качество, надежность и полное соответствие заявленным характеристикам. Обращаясь к нам, вы получаете профессиональную консультацию и поддержку.

Применение оборудования

Мультиблок Dungs MB-DLE 420 B01 S20 предназначен для автоматизации и обеспечения безопасности газоиспользующих установок в различных отраслях промышленности. Его основная задача — контролировать и стабилизировать подачу газа на горелочные устройства. Благодаря своей надежности и точности, он нашел широкое применение на следующих объектах:

• Промышленные котлы и теплогенераторы: В котельных для отопления производственных цехов, административных зданий и жилых комплексов.
• Печи для металлургии и термообработки: Где требуется точное поддержание температуры для закалки, отжига или плавки металлов.
• Сушильные камеры: В деревообрабатывающей, пищевой и химической промышленности для сушки материалов, сырья и готовой продукции.
• Покрасочные камеры: На автомобильных и мебельных производствах для обеспечения равномерного и качественного высыхания лакокрасочных покрытий.
• Газовые двигатели и когенерационные установки: Для стабильной подачи топлива и эффективной выработки электроэнергии и тепла.

Реальные примеры использования:

1. Производство керамической плитки: На линии по обжигу плитки установлен туннельный печной агрегат. Мультиблок Dungs MB-DLE 420 B01 S20 управляет подачей газа на несколько зон горелок. Функция медленного открытия второго клапана обеспечивает плавный и контролируемый розжиг, предотвращая тепловой удар и растрескивание продукции. Интегрированный регулятор поддерживает стабильное давление газа, что критически важно для равномерного обжига и получения однородного цвета плитки по всей партии.
2. Паровой котел на пищевом производстве: Завод по консервированию овощей использует пар для стерилизации продукции. Газовый мультиблок Dungs на котле обеспечивает мгновенное перекрытие газа (< 1 секунды) при получении сигнала от системы безопасности (например, при падении давления газа ниже установленного предела). Это исключает риск аварийных ситуаций, обеспечивает безопасность персонала и непрерывность производственного цикла.
3. Зерносушильный комплекс: В агропромышленном секторе для сушки зерна используется теплогенератор большой мощности. Мультиблок Dungs MB-DLE 420 B01 S20, установленный на его газовой линии, стабильно работает в условиях повышенной запыленности благодаря классу защиты IP54. Встроенный фильтр задерживает механические примеси, защищая внутренние компоненты клапанов и горелки от преждевременного износа.

Конструкция и функциональные компоненты

Мультиблок выполнен в виде единого компактного блока из литого алюминия, что значительно упрощает монтаж и сокращает количество потенциальных мест утечек газа. В его состав входят:

• Встроенный фильтр: Сетчатый фильтр тонкой очистки на входе задерживает пыль, ржавчину и другие твердые частицы, предотвращая их попадание в клапаны и на форсунки горелки.
• Два электромагнитных клапана (V1 и V2): Оба клапана соответствуют классу "А" по EN 161, что гарантирует их полную герметичность в закрытом состоянии. Клапаны управляются совместно.
  • Клапан V1 – быстрооткрывающийся, обеспечивает немедленную подачу газа при запуске.
  • Клапан V2 – медленнооткрывающийся, с регулируемым временем открытия. Это обеспечивает плавный и мягкий розжиг горелки, предотвращая гидравлические удары в газопроводе и срыв пламени.
• Регулятор давления: Встроенный серворегулятор поддерживает выходное давление на постоянном, заданном уровне, компенсируя колебания входного давления. Это обеспечивает стабильное горение и оптимальный КПД установки.
• Реле минимального давления газа (GW 150 A5): Интегрированный датчик-реле давления контролирует входное давление газа. Если давление падает ниже установленного порога, реле размыкает электрическую цепь, что приводит к немедленному закрытию обоих клапанов и остановке горелки. Это важнейший элемент системы безопасности.
• Точки для измерения давления: Штуцеры с резьбой G1/8" предусмотрены до и после фильтра, а также между клапанами, что позволяет легко подключать манометры для контроля и настройки системы.

Все уплотнения и мембраны изготовлены из высококачественных материалов (NBR-каучук, силопрен), стойких к составу природного и сжиженного газа.

Ключевые преимущества

• Высокая степень безопасности: Два последовательных клапана класса "А" и реле минимального давления гарантируют защиту от утечек и работы при недостаточном давлении газа.
• Компактность и простота монтажа: Все необходимые элементы собраны в одном корпусе, что сокращает время монтажа, экономит пространство и уменьшает количество резьбовых соединений.
• Стабильная работа горелки: Встроенный регулятор обеспечивает постоянство давления на выходе, что ведет к стабильному пламени и эффективному сжиганию топлива.
• Плавный пуск: Регулируемое медленное открытие второго клапана обеспечивает мягкий розжиг, увеличивая срок службы горелки и топки.
• Надежность и долговечность: Корпус из литого алюминия и качественные внутренние компоненты обеспечивают длительный срок службы даже в тяжелых промышленных условиях.
• Универсальность: Мультиблок может устанавливаться как в горизонтальном, так и в вертикальном положении, что дает гибкость при проектировании газовой линии.

Монтаж и обслуживание

Монтаж и пусконаладочные работы должны выполняться только квалифицированным персоналом с соответствующими допусками. Мультиблок устанавливается в газопровод с помощью фланцевого соединения с внутренней резьбой Rp 2". Установку следует производить без механических напряжений.

Обслуживание сводится к периодической проверке работоспособности и чистке или замене фильтрующего элемента. Проверку фильтра рекомендуется проводить не реже одного раза в год. Замена необходима, если перепад давления до и после фильтра превышает 10 мбар.

Технические характеристики

• Модель: MB-DLE 420 B01 S20
• Артикул: 228712
• Тип соединения: Резьбовое, Rp 2"
• Режим эксплуатации: Одноступенчатый
• Максимальное рабочее давление: 360 мбар (36 кПа)
• Диапазон выходного давления: от 4 до 33 мбар
• Электромагнитные клапаны V1 и V2: Класс "А", группа 2 по EN 161
• Управление клапанами: Совместное
• Время закрытия: < 1 секунды
• Время открытия V2 (регулируемое): до 20 секунд
• Встроенное реле давления: GW 150 A5 (минимальное давление)
• Напряжение питания: 230 В (-15% / +10%), 50/60 Гц
• Класс пылевлагозащиты: IP 54
• Температура окружающей среды: от -15°C до +70°C
• Ограничение для сжиженного газа (LPG): Эксплуатация при температуре не ниже 0°C
• Монтажное положение: Горизонтальное или вертикальное (электромагнитами вверх)
• Вес: 7.8 кг

Для получения дополнительной информации и оформления заказа обращайтесь в отдел продаж компании Промэлектроника по адресу: sales@prom-elec.com. Мы поможем подобрать оптимальное решение для ваших задач.
