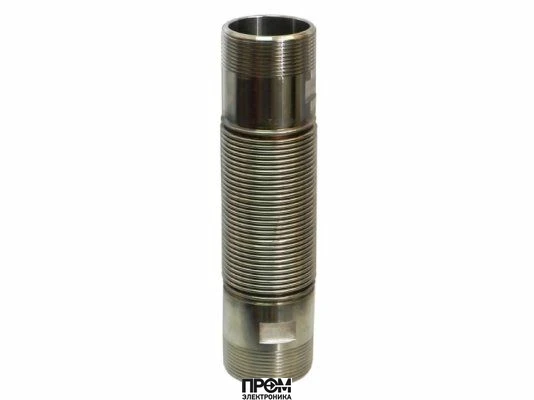

Компенсатор Madas MG-30 — компенсирующая и антивибрационная вставка для газовых трубопроводов, газовых рамп, котельных и горелок. Изделие устанавливается в линии подачи газа, где необходимо снизить передачу вибраций от оборудования и компенсировать изменение длины трубопровода при тепловом расширении, смещении или угловом отклонении. Рабочий элемент MG-30 — металлический сильфон из нержавеющей стали, расположенный между двумя присоединительными частями. Все элементы, контактирующие с газом, выполнены из нержавеющей стали.

Madas MG-30 применяется для метана, сжиженного газа, азота, воздуха и биогаза. Компенсатор помогает уменьшить механические нагрузки на арматуру, резьбовые и фланцевые соединения, защищает газовые клапаны, фильтры, регуляторы давления и другие узлы рампы от вибрации и лишнего напряжения. Такая вставка востребована в газовых линиях котельных, теплогенераторов, технологических печей и горелочных установок, где надежность соединений влияет на безопасность эксплуатации.

Серия MG-30 выпускается в двух исполнениях: резьбовом и фланцевом. Резьбовые модели имеют присоединения R 1/2, R 3/4, R 1, R 1 1/4, R 1 1/2 и R 2. Фланцевые компенсаторы доступны в размерах DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 и DN300 по ГОСТ 33259-2015. За счет широкого диапазона типоразмеров MG-30 можно подобрать как для компактной газовой рампы, так и для крупного трубопровода. Фланцевые версии оснащены вращающимися фланцами, которые упрощают стыковку с ответными фланцами и снижают риск нагрузки на сильфон при монтаже.

Максимальное рабочее давление для большинства исполнений MG-30 составляет 0,3 МПа, для DN300 — 0,05 МПа. Допустимая температура окружающей среды — от -40 до +80 °C. Монтаж возможен в вертикальном или горизонтальном положении, но изделие нельзя использовать для исправления перекосов трубопровода сверх допустимых параметров. Перед установкой необходимо перекрыть подачу газа, проверить соответствие данных на шильдике условиям объекта, снять защитные колпаки и убедиться, что ответные элементы соосны и параллельны. Между двумя фиксированными точками рекомендуется устанавливать только один компенсатор.

При монтаже резьбового исполнения компенсатор устанавливают с подходящими уплотнениями и фитингами соответствующего размера. Для фланцевого исполнения применяют исправные прокладки и ответные фланцы, а затяжку выполняют постепенно, крест-накрест: сначала 30%, затем 60% и 100% от максимального момента. Для DN40–DN80 момент затяжки составляет 50 Н·м, для DN100 — 80 Н·м, для DN125–DN300 — 160 Н·м. Скручивание сильфона недопустимо: оно снижает работоспособность компенсатора и может привести к преждевременному выходу из строя.

После установки необходимо проверить герметичность системы. Компенсатор Madas MG-30 не требует регулярного обслуживания, однако в процессе эксплуатации следует контролировать герметичность соединений, состояние сильфона и отсутствие превышения паспортных параметров. Эксплуатация невозможна при негерметичности сильфона или нарушении технических характеристик. При подборе MG-30 учитывают тип присоединения, диаметр, рабочую среду, давление, температуру, монтажное пространство и допустимые перемещения трубопровода.
