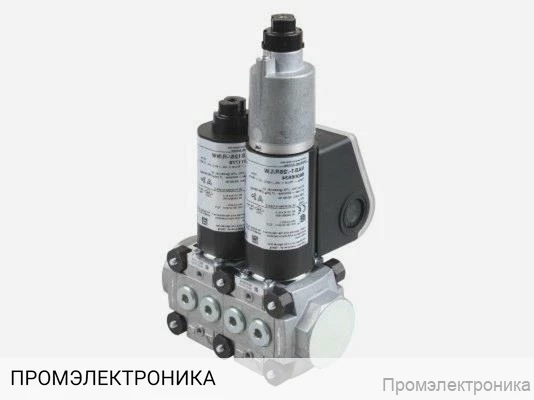

Газовый клапан двойной Kromschroder VCS 2E40R/40R05NLWR/PPPP/PPPP, 88103083

Kromschroder VCS 2E40R/40R05NLWR/PPPP/PPPP с артикулом 88103083 представляет собой высоконадежный сдвоенный (двойной) электромагнитный газовый клапан, разработанный для критически важных применений в области управления горением. Этот компонент является ключевым элементом безопасности в газопотребляющих установках, обеспечивая герметичное и контролируемое перекрытие подачи газа, воздуха или биологически произведенного метана.

Как официальный дилер Kromschroder (Elster), компания Промэлектроника гарантирует подлинность, высочайшее качество и полную техническую поддержку для всей поставляемой продукции. Мы предлагаем экспертные решения для ваших технологических задач и обеспечиваем поставку оригинального оборудования, соответствующего строгим международным стандартам.

Данный клапан представляет собой компактную сборку из двух последовательно установленных электромагнитных клапанов в одном корпусе. Такая конфигурация (VCS) является промышленным стандартом для систем безопасности горелок, обеспечивая двойную защиту от утечек и неконтролируемой подачи топлива. Модель 88103083 поставляется полностью собранной, прошедшей заводские испытания на герметичность и готовой к интеграции.

 Область применения и примеры использования

Сдвоенные клапаны Kromschroder VCS являются неотъемлемой частью систем безопасности и управления на объектах, использующих газовое топливо. Они предназначены для безопасного перекрытия подачи газа к горелочным устройствам.

Основные сферы применения:

• Промышленные печи: Обжиговые, сушильные, плавильные и нагревательные печи в металлургии, керамической и стекольной промышленности.
• Газовые горелки: Автоматизированные блочные и пилотные горелки на котлах, теплогенераторах и технологических линиях.
• Теплоэнергетика: Водогрейные и паровые котлы, котельные установки.
• Оборудование для пищевой промышленности: Промышленные пекарные печи, обжарочные аппараты.
• Установки для термической обработки: Линии покраски, сушильные камеры.

Примеры использования:

1. Автоматическая котельная: Клапан VCS устанавливается на основной газовой магистрали перед горелкой котла. При запуске он открывается (V1 быстро, V2 медленно) для плавного розжига. При аварийном сигнале (погасание пламени, падение давления, команда от АСУ ТП) оба клапана мгновенно (<1 с) перекрывают подачу газа, предотвращая взрывоопасную ситуацию.
2. Линия термообработки: В установках, работающих на биогазе (с содержанием H2S до 0,1%), клапан VCS 88103083 обеспечивает надежное отсечение топлива. Медленное открытие второго клапана (V2) критически важно для предотвращения гидравлического удара в системе и обеспечения стабильного, контролируемого розжига основной горелки.
3. Газовый теплогенератор: Интеграция с автоматом горения (например, Kromschroder BCU) позволяет создать полностью автоматизированную и безопасную систему. Клапан получает сигнал 230 В на открытие только после успешной проверки герметичности (TC) и фазы продувки.

 Декодирование модели: VCS 2E40R/40R05NLWR/PPPP/PPPP

Артикул VCS 2E40R/40R05NLWR/PPPP/PPPP содержит полную спецификацию клапана:

• VCS: Сдвоенный электромагнитный клапан (Double Solenoid Valve).
• 2: Типоразмер 2.
• E: Сертификация ЕС (EU certified).
• 40R: Входное соединение: Номинальный диаметр DN 40 (1 1/2''), тип соединения Rp (внутренняя резьба) по ISO 7-1.
• 40R: Выходное соединение: Номинальный диаметр DN 40 (1 1/2''), тип соединения Rp (внутренняя резьба).
• 05: Максимальное входное давление (pu max): 500 мбар (7 psig).
• N: Характеристика Модуля 1 (Клапан V1): Быстро открывающийся, быстро закрывающийся.
• L: Характеристика Модуля 2 (Клапан V2): Медленно открывающийся, быстро закрывающийся.
• W: Напряжение питания: 230 В~, 50/60 Гц.
• R: Направление потока: Слева направо (From left to right).
• P/P/P/P: Конфигурация аксессуаров: Все четыре порта (V1/V2, лицевая/задняя сторона) оснащены резьбовыми заглушками (2 screw plugs).

 Технические характеристики

Данная модель обладает характеристиками, подтверждающими ее высокий класс и надежность, основанными на документации производителя.

Основные параметры (модель 88103083)

• Артикул: 88103083
• Тип: Двойной электромагнитный клапан, полностью собранный
• Код ТН ВЭД (Commodity Code): 84814090
• Страна происхождения: DE (Германия)
• Компоненты сборки: 88003400, 88004064
• Направление потока: Слева направо

Механические характеристики

• Присоединение (вход и выход): DN 40 (1 1/2 дюйма), внутренняя резьба Rp по ISO 7-1
• Максимальное входное давление ($p_u$): 500 мбар (7.25 psig)
• Класс безопасности: Класс А, Группа 2 в соответствии с EN 13611 и EN 161
• Допустимые среды: Природный газ, сжиженный газ (в газообразной форме), биогаз (с содержанием $H_2S$ макс. 0,1% об.), очищенный воздух, водород (по запросу). Газ должен быть сухим и чистым.
• Материал корпуса: Алюминий
• Материал уплотнения клапана: Бутадиен-нитрильный каучук (NBR)
• Сетчатый фильтр: Встроен на входе для защиты седел клапанов от загрязнений.
• Монтажное положение: Электромагнитная катушка (черная) может быть установлена от вертикального до горизонтального положения. Не допускается установка электромагнитом вниз. Во влажных условиях рекомендуется строго вертикальное положение катушки.

Динамические характеристики (Работа клапанов)

• Клапан 1 (V1 - Модуль /N):
  • Открытие: Быстрое (< 1 секунда)
  • Закрытие: Быстрое (< 1 секунда)
• Клапан 2 (V2 - Модуль /L):
  • Открытие: Медленное (регулируемое, до 10 секунд). Позволяет настроить пусковой расход газа и обеспечить плавный розжиг.
  • Закрытие: Быстрое (< 1 секунда)
• Частота срабатываний (VCS с модулем /L): Макс. 2 срабатывания в минуту. Требуется пауза в 20 секунд между выключением и включением для полного сброса демпфера.
• Регулировка расхода: Основной (максимальный) объемный поток можно ограничить в диапазоне от 20% до 100%. Настройка пускового расхода (для /L) регулируется от 0 до ~70%.

Электрические характеристики

• Напряжение питания: 230 В переменного тока (AC), +10%/-15%, 50/60 Гц
• Потребляемая мощность (для Типоразмера 2):
  • Номинальная: 40 Вт
  • Полная: 44 ВА
• Коэффициент мощности (cos φ): 0,9
• Продолжительность включения (ПВ): 100%
• Степень защиты: IP 65 (NEMA 2). Обеспечивает полную защиту от пыли и струй воды.
• Электрическое подключение: Поставляется с установленным разъемом (штекером) для 2-х клапанов с розеткой, клеммные коробки электрически соединены.
• Кабельный ввод: $M20 \times 1.5$
• Дополнительно: Оснащен сигнальной лампой (pilot lamp) для визуальной индикации состояния (подачи напряжения).
• Температура привода: Во время работы электромагнитный привод может нагреваться до $\sim 85^{\circ}C$.

Условия эксплуатации и хранения

• Температура окружающей среды: от -20°C до +60°C. Образование конденсата не допускается.
• Температура рабочей среды: Равна температуре окружающей среды.
• Температура хранения и транспортировки: от -20°C до +40°C.
• Высота установки: Максимум 2000 м над уровнем моря.
• Условия: Не допускается обледенение, попадание прямых солнечных лучей или излучения от раскаленных поверхностей. Среда не должна содержать коррозионных веществ (соль, $SO_2$).

Безопасность и принцип работы

Клапан Kromschroder VCS 88103083 является нормально закрытым. Это означает, что при отсутствии напряжения питания клапаны V1 и V2 надежно закрыты под действием пружин, перекрывая поток газа.

Процесс работы:

1. Закрыто (Нет напряжения): Оба клапана герметично закрыты.
2. Открытие (Подача 230 В):
   • При подаче напряжения на клеммы, электромагнитные катушки активируются.
   • Клапан V1 (быстрый) немедленно открывается (< 1 с).
   • Клапан V2 (медленный) начинает открываться с задержкой, контролируемой гидравлическим демпфером. Время полного открытия может достигать 10 секунд. Это обеспечивает плавный пуск горелки, предотвращая "хлопок" при розжиге.
3. Закрытие (Снятие напряжения):
   • При прерывании подачи питания (штатное выключение или аварийный сигнал) магнитное поле исчезает.
   • Оба клапана (V1 и V2) под действием возвратных пружин мгновенно закрываются (< 1 секунда), обеспечивая немедленное отсечение газа.

 Стандарты и сертификация

Kromschroder VCS 2E40R соответствует самым строгим международным стандартам безопасности, что подтверждает его пригодность для ответственных применений:

• EU Certified (CE-0063BO1580): Соответствует Директивам ЕС (LVD, EMC, RoHS) и Регламенту (EU) 2016/426 (GAR).
• EN 161:2022: Европейский стандарт для автоматических запорных клапанов для газовых горелок.
• EN 13611: Стандарт безопасности и управления для газовых горелок (Класс A, Группа 2).
• Factory Mutual (FM): Одобрено по стандартам 7400 и 7411 (предохранительно-запорные клапаны). Соответствует требованиям NFPA 85 и NFPA 86.
• ANSI/CSA: Соответствует американским и канадским стандартам ANSI Z21.21 и CSA 6.5.
• UL 429 (120V версии): Внесено в список Underwriters Laboratories.
• EAC: Соответствует требованиям Технических Регламентов Таможенного Союза ЕврАзЭС.
• SIL и PL: Параметры безопасности доступны в соответствующей технической документации.

 Установка и монтаж

ВНИМАНИЕ: Монтаж, ввод в эксплуатацию и обслуживание должны проводиться только квалифицированным персоналом в соответствии с действующими нормами и правилами безопасности (например, EN 60204-1).

Ключевые указания по монтажу:

• Отключение: Перед началом работ отключите напряжение и перекройте подачу газа.
• Фильтр: Настоятельно рекомендуется установка газового фильтра (например, Kromschroder GFK) непосредственно перед клапаном VCS для защиты уплотнений и седел от мусора и стружки.
• Направление потока: Соблюдайте маркировку направления потока на корпусе (для данной модели R = слева направо).
• Механическое напряжение: Не допускайте механических напряжений от трубопровода на корпус клапана. При монтаже в линию более трех приборов valVario требуется дополнительная опора.
• Затяжка: Не зажимайте корпус клапана в тисках. Используйте гаечный ключ только за восьмигранник фланца (при его наличии) или резьбовое соединение.
• Доступ: Обеспечьте достаточное свободное пространство для обслуживания (мин. 50 см над катушкой).
• Уплотнения: При монтаже используйте соответствующие уплотнительные О-кольца. При соединении двух клапанов (например, VAS + VAD) используется специальный сдвоенный уплотнительный блок.

Техническое обслуживание и срок службы

Для обеспечения надежной и безопасной эксплуатации требуется регулярное техническое обслуживание.

• Проверка герметичности (внешней и внутренней): 1 раз в год. При работе на биогазе – 2 раза в год.
• Проверка электропроводки: 1 раз в год, с особым вниманием к проводу заземления.
• Очистка фильтра: При снижении объемного потока газа следует прочистить сетчатый фильтр на входе.
• Чистка: Не используйте очистители высокого давления или агрессивные моющие средства.

Проверка герметичности (упрощенная процедура):

1. Закройте клапан VCS (снимите напряжение).
2. Перекройте трубопровод за клапаном.
3. Подайте на вход испытательное давление (например, азот, $N_2 \le 1.5 \times p_{u~max}$).
4. Проверьте внешние соединения и корпус на утечки (например, мыльным раствором).
5. Проверьте внутреннюю герметичность (падение давления за клапаном).
6. Сбросьте давление, откройте клапан (подайте напряжение) и повторите проверку на внешнюю герметичность соединений в открытом состоянии.

Срок службы

Срок службы клапанов VCS 2 (Типоразмеры 232-365) в соответствии с EN 13611/EN 161 составляет:

• 10 лет с даты изготовления
• ИЛИ 200 000 рабочих циклов

По достижении одного из этих пределов компоненты, важные с точки зрения безопасности, должны быть проверены и при необходимости заменены, или клапан должен быть выведен из эксплуатации.
