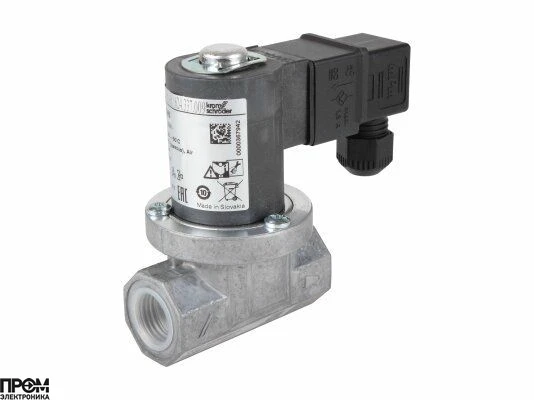

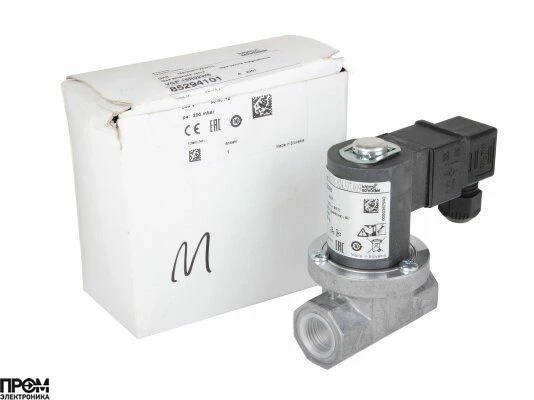

Газовый электромагнитный клапан Kromschroder VGP15R02W6

Kromschroder VGP15R02W6 — газовый электромагнитный клапан для автоматического отсечения и управления подачей газа или воздуха в системах промышленного и коммерческого теплогенерирующего оборудования. Модель применяется в газовых рампах, горелочных устройствах, котельных установках, печах, сушильных агрегатах и других системах, где требуется быстрое и надежное перекрытие рабочей среды при снятии управляющего напряжения.

Клапан относится к серии VGP — компактным электромагнитным клапанам Kromschroder для газовых линий. Основное назначение VGP15R02W6 — обеспечить безопасное открытие и закрытие подачи газа в составе автоматики горения. В нормальном состоянии без питания клапан закрыт. Это важная особенность для систем безопасности: при отключении напряжения, аварийной остановке или срабатывании автоматики подача газа прекращается.

Назначение и область применения

Kromschroder VGP15R02W6 используют в системах регулирования и безопасности подачи газа к горелкам и газовым аппаратам. Клапан подходит для работы с природным газом, городским газом, сжиженным газом в газообразной фазе, биогазом с ограниченным содержанием H₂S, водородом и чистым воздухом. Рабочая среда должна быть сухой, чистой и не содержать конденсата.

Модель востребована в котельных, промышленных печах, сушильных камерах, технологических теплогенераторах, линиях термообработки, оборудовании пищевой и керамической промышленности. Благодаря резьбовому присоединению Rp 1/2 клапан удобно интегрировать в компактные газовые линии с условным проходом DN15.

Принцип работы

VGP15R02W6 — электромагнитный клапан нормально закрытого типа. При подаче напряжения 230 В AC через выпрямительный адаптер в катушке создается магнитное поле. Оно притягивает сердечник и поднимает тарелку клапана с седла, преодолевая усилие закрывающей пружины и входное давление. После этого газовая линия открывается, и среда проходит к потребителю.

При снятии напряжения магнитное поле исчезает, а закрывающая пружина возвращает сердечник с тарелкой на седло. Дополнительно закрытию помогает входное давление. В результате клапан быстро перекрывает поток газа. Для систем горения это особенно важно, так как скорость закрытия напрямую связана с безопасностью оборудования.

Технические особенности Kromschroder VGP15R02W6

Расшифровка обозначения модели помогает правильно подобрать клапан:

• VGP — газовый электромагнитный клапан;
• 15 — условный проход DN15;
• R — внутренняя резьба Rp;
• 02 — максимальное входное давление до 200 мбар;
• W — питание 230 В AC, 50/60 Гц;
• 6 — подключение через выпрямительный адаптер и стандартную розетку.

Для модели VGP15 указана потребляемая мощность 26 Вт, степень защиты корпуса IP54, рабочая температура окружающей среды от -20 до +60 °C. Время открытия составляет около 0,5 секунды, время закрытия — менее 1 секунды. Корпус клапана выполнен из алюминия, тарелка клапана — из Perbunan. Электрическое подключение выполняется через штекер с розеткой по EN 175301-803.

Клапан рассчитан на длительную работу, имеет 100% продолжительность включения и может применяться в автоматизированных системах, где требуется регулярное срабатывание. Для стабильной эксплуатации производитель рекомендует устанавливать фильтр перед клапаном, чтобы исключить попадание загрязнений, герметика и металлической стружки внутрь корпуса.

Преимущества модели

Kromschroder VGP15R02W6 ценят за компактность, быстрый отклик и надежную работу в составе газовой автоматики. Клапан занимает минимум места в газовой рампе, быстро открывается после подачи напряжения и быстро закрывается при отключении питания. Это снижает риски при аварийной остановке оборудования и упрощает построение безопасной схемы управления горелкой.

Еще одно преимущество — понятная маркировка и широкая совместимость с типовыми газовыми линиями DN15. При правильном подборе по давлению, напряжению, присоединению и расходу клапан может использоваться как в новых системах, так и при ремонте или замене оборудования.

Совместимость и подбор

При подборе Kromschroder VGP15R02W6 важно сверить несколько параметров: диаметр газовой линии, тип резьбы, напряжение питания, максимальное входное давление, рабочую среду, требуемый расход и допустимую потерю давления. Модель предназначена для линий DN15 / Rp 1/2 и питания 230 В AC. Если в системе используется другое напряжение, давление или диаметр трубопровода, потребуется подобрать другую модификацию серии VGP либо другой клапан Kromschroder.

Для корректной замены также следует сравнить маркировку старого клапана, схему подключения, положение монтажа и условия эксплуатации. Если точная модель неизвестна, специалисты ПРОМЭЛЕКТРОНИКА помогут подобрать подходящий вариант по фото шильдика, паспорту оборудования или параметрам газовой линии.

Примеры использования

1. Газовая горелка котельной.
Клапан устанавливается в газовую линию перед горелкой и открывает подачу газа только после команды автоматики розжига.

2. Промышленная печь.
VGP15R02W6 применяется для автоматического отсечения газа в печах термообработки, где важны быстрый отклик и надежное закрытие.

3. Сушильная камера.
Клапан управляет подачей газа к теплогенератору, обеспечивая безопасную работу при запуске, остановке и аварийном отключении.

4. Ремонт газовой рампы.
Модель может использоваться при замене неисправного электромагнитного клапана, если совпадают DN, резьба, давление, питание и условия применения.

Kromschroder VGP15R02W6 — надежное решение для автоматического отсечения газа в компактных газовых линиях. В интернет-магазине ПРОМЭЛЕКТРОНИКА можно заказать клапан, уточнить совместимость с вашим оборудованием и получить помощь в подборе аналогов для горелок, котлов и промышленных систем нагрева.
