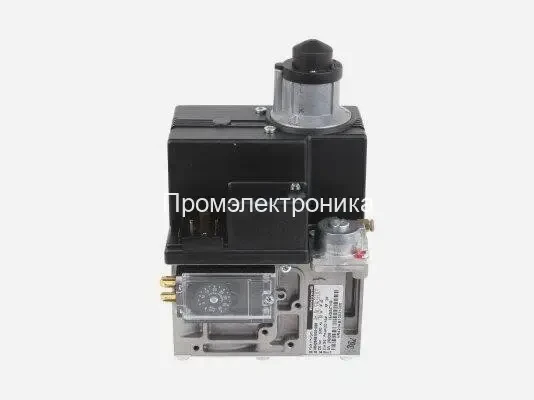

Газовый электромагнитный клапан Honeywell VR420AB1002-0000

Газовый электромагнитный клапан Honeywell VR420AB1002-0000 представляет собой высоконадежное серворегулируемое комбинированное устройство, предназначенное для контроля и безопасного регулирования подачи газообразного топлива в современном газопотребляющем оборудовании. Этот клапан относится к серии VR400, которая зарекомендовала себя как промышленный стандарт для мощных горелок и котлов.

Будучи официальным дилером Honeywell, компания Промэлектроника гарантирует подлинность и полное соответствие заявленным характеристикам данного оборудования. Мы предоставляем экспертную техническую поддержку и сервис.

Назначение и области применения

Клапан VR420 разработан для использования в системах автоматического управления подачей газа, где требуются высокая точность регулирования и бескомпромиссная безопасность. Он соответствует строгим европейским стандартам, включая Класс „А" по EN 161 и Класс „A+A" по EN 126/EN 161, что подтверждает его высочайший уровень герметичности и надежности.

Благодаря своим характеристикам, клапан идеально подходит для широкого спектра оборудования:

• Атмосферные газовые котлы: Обеспечивает стабильную и безопасную работу в системах отопления.
• Мощные газовые горелки: Применяется в промышленных водогрейных котлах и парогенераторах.
• Плавильные печи: Используется в металлургии для точного контроля подачи топлива.
• Мусоросжигательные установки (инсинераторы): Гарантирует контролируемый процесс сжигания.
• Промышленные сушильные камеры: Поддерживает точный температурный режим.
• Другие газопотребляющие устройства: Любые установки, требующие серворегулирования и двухступенчатого отсечения газа.

Техническое описание и принцип действия

Honeywell VR420 – это комбинированный клапан, объединяющий в одном прочном литом алюминиевом корпусе несколько функций:

1. Два отсечных клапана (V1 и V2): Оба клапана обеспечивают быстрое (<1 секунды) и надежное перекрытие газа при пропадании напряжения, гарантируя безопасность установки.
2. Серворегулятор давления: Главная особенность клапана. Он поддерживает заданное выходное давление с высокой точностью, независимо от колебаний давления на входе. Это достигается за счет мембранного механизма, который непрерывно сравнивает фактическое давление на выходе с установленным значением и корректирует положение регулирующего клапана.

Особенности работы клапанов:

• Первый клапан (V1): Всегда быстро открывается и быстро закрывается.
• Второй клапан (V2): В данной модели (тип B) имеет медленное открытие. Это критически важно для систем с прямым розжигом горелки (DBI), так как обеспечивает плавный, контролируемый запуск горелки без "хлопка", снижая нагрузку на оборудование и повышая безопасность розжига. Время открытия V2 можно настраивать в диапазоне от 1 до 30 секунд.

Ключевые особенности и преимущества

• Высочайший класс безопасности: Соответствие классу „А" по EN 161 гарантирует максимальную герметичность в закрытом состоянии.
• Стабильность работы: Интегрированный серворегулятор (класс C по EN 88) обеспечивает постоянное давление на горелке, что оптимизирует горение и повышает КПД установки.
• Плавный и безопасный пуск: Функция медленного открытия V2 (для прямого розжига DBI) предотвращает ударные нагрузки при розжиге.
• Встроенная фильтрация: Клапан оснащен мелкоячеистым сетчатым фильтром (0,34 мм) из стали AISI 303. Он установлен между входным фланцем и корпусом, легко доступен для очистки и защищает внутренние компоненты клапана от загрязнений.
• Надежность и долговечность: Расчетный срок службы клапана составляет 500 000 рабочих циклов.
• Универсальность монтажа: Клапан может устанавливаться в любом положении под углом от 0 до 90 градусов к вертикали.
• Простота настройки: Все регулировочные винты (расход, ступень давления, выходное давление) расположены на верхней части клапана для удобного доступа.
• Широкий функционал: На корпусе предусмотрены 4 фланцевых соединения для установки дополнительных аксессуаров, таких как реле давления (C60VR) или система проверки клапанов (VPS).

Конструкция и материалы

Honeywell VR420 создан для долгой и безотказной работы в промышленных условиях:

• Корпус: Литой под давлением алюминиевый сплав.
• Уплотнения: Стойкие к углеводородам каучуки NBR и Viton.
• Пружина закрытия: Нержавеющая сталь AISI 302.
• Плунжер клапана: Сталь с покрытием Fe 360.
• Степень защиты: IP 40, обеспечивающая защиту от посторонних предметов и брызг.

Монтаж и эксплуатация

• Подключение к трубопроводу: Осуществляется через прямые фланцевые соединения размером 3/4" (DN20). Внимание: Фланцевые комплекты (например, KTCOMB20) не входят в стандартную поставку и заказываются отдельно.
• Электрическое подключение: Используется стандартный штепсельный разъем по DIN 43650, что упрощает монтаж и обслуживание.
• Напряжение питания: Клапан рассчитан на работу от сети 230 В~ (50/60 Гц) и стабильно функционирует в диапазоне напряжений от 85% до 110% от номинального.
• Точки измерения давления: На корпусе и фланцах предусмотрены штуцеры для подключения манометров и контроля давления на входе, выходе и в промежуточной камере.

Ваш надежный поставщик – Промэлектроника

Компания Промэлектроника является официальным дилером Honeywell и предлагает полный ассортимент газового оборудования. Приобретая клапан VR420AB1002-0000 у нас, вы получаете:

• Гарантию подлинности продукции.
• Полную техническую и сервисную поддержку.
• Конкурентоспособные цены.
• Профессиональные консультации по подбору оборудования.

Для заказа или получения технической консультации свяжитесь с нашим отделом продаж по электронной почте: sales@prom-elec.com.

Основные технические характеристики (VR420AB1002-0000)

• Тип клапана: Серворегулируемый комбинированный клапан
• Модель: VR420AB1002-0000
• Присоединительный размер: 3/4" (DN20)
• Тип соединения: Прямое фланцевое (фланцы заказываются отдельно)
• Максимальное рабочее давление: 200 мбар (20 кПа)
• Класс безопасности (V1 и V2): Класс „А" по EN 161
• Класс регулятора: Класс C по EN 88
• Напряжение питания: 230 В~, 50/60 Гц (рабочий диапазон 85...110%)
• Характеристика V1: Быстрое открытие / Быстрое закрытие
• Характеристика V2: Медленное открытие (регулируемое) / Быстрое закрытие
• Применение розжига: Прямой розжиг (DBI)
• Время закрытия: Менее 1 секунды
• Время открытия (V2): Настраиваемое, 1...30 секунд
• Минимальная пропускная способность: 1 м³/ч
• Температура окружающей среды: -15 ... +60 °C
• Класс защиты корпуса: IP 40
• Электрическое соединение: Разъем DIN 43650
• Расчетный срок службы: 500 000 циклов
• Встроенный фильтр: Да, мелкоячеистая сетка 0,34 мм
• Вес (приблизительно): 3 кг
