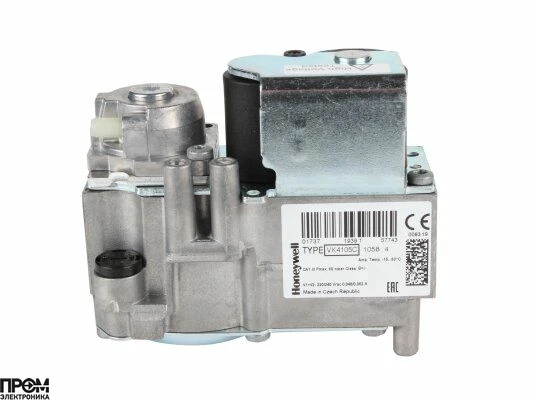

Газовый электромагнитный клапан Honeywell VK4105С1058

Газовый электромагнитный клапан Honeywell VK4105C1058 представляет собой высокотехнологичное интегрированное устройство управления подачей газа, известное как CVI (Combined Valve and Ignition system). Этот компонент разработан для применения в современных бытовых газосжигающих установках, включая отопительные и комбинированные котлы, где требуется полностью автоматический, безопасный розжиг и прецизионное регулирование газового потока.

Компания "Промэлектроника", являясь официальным дилером продукции Honeywell (Resideo), гарантирует подлинность и высокое качество поставляемой газовой арматуры. Мы предлагаем полную техническую поддержку, экспертные консультации и официальную гарантию на все компоненты.

Применение и совместимость

Клапаны серии VK41.. специально разработаны для бытовых систем централизованного отопления и устройств нагрева воды. Модель VK4105C1058 идеально подходит для систем, использующих прямой розжиг основной горелки (DBI - Direct Burner Ignition), так как она не имеет выделенного выхода для пилотной (запальной) горелки.

Интеграция в системы CVI

При использовании в составе комбинированной системы (CVI), клапан VK4105C1058 предназначен для прямого сопряжения с регуляторами розжига Honeywell серий S4565, S4575 или S4585. Эти контроллеры монтируются непосредственно на корпус клапана, образуя единую, оптимизированную и надежную подсистему. Такая связка обеспечивает полный цикл программно контролируемого безопасного розжига, непрерывный контроль пламени и точное регулирование подачи газа к основной горелке.

Автономное использование (DBI)

Данный клапан также может успешно применяться автономно в любых стандартных системах прямого розжига DBI, работающих от сети 220/240В переменного тока. Для такого подключения необходимо использовать специальный разъем со встроенным выпрямителем (например, Honeywell 45.900.441-), который обеспечивает корректное питание катушек и приобретается отдельно.

Примеры совместимого оборудования

Благодаря своей исключительной надежности, соответствию строгим европейским стандартам (EN 161, EN 88) и гибкости применения, клапан VK4105C1058 используется в качестве штатного компонента или рекомендованной замены в газовых котлах ведущих мировых производителей:

• Baxi
• Riello
• Bosh
• Viessmann
• Ariston
• Buderus
• Danfoss и многих других.
• Инфракрасных обогревателей производства Купол

Ключевые особенности модели VK4105C1058

Маркировка VK4105C1058 содержит полную информацию о конфигурации и функциональных возможностях устройства, что критически важно для правильного подбора:

• VK41..: Серия комбинированных клапанов (CVI) для работы от стандартного сетевого напряжения (220-240 В).
• ..0..: Классификация предохранительных клапанов по EN 161 – Класс B + Класс D. Это обеспечивает надежную двухступенчатую отсечку газа. Первый клапан (V1) относится к классу B, а второй (V2, управляемый сервоприводом) – к классу D.
• ..C..: Плавное (медленное) открытие с регулятором давления. Эта функция обеспечивает мягкий, бесшумный розжиг горелки без хлопков и проскоков пламени.
• ..5..: Система розжига DBI. Конструкция не предусматривает выхода для пилотной горелки, что соответствует современным стандартам энергоэффективности.

Конструкция и принцип функционирования

Клапан VK4105C1058 сочетает в себе проверенные временем конструктивные решения Honeywell для обеспечения максимальной безопасности и стабильности работы.

Корпус и монтаж

Клапан выполнен в прочном литом алюминиевом корпусе, обеспечивающем прямоточную подачу газа. Стандартные присоединительные размеры Rp 1/2" (внутренняя резьба ISO 7-1) гарантируют легкую интеграцию в большинство газовых магистралей. Для надежной фиксации к шасси котла на нижней части корпуса предусмотрены два монтажных отверстия.

Серво-регулятор давления

Основой клапана является позитивная сервосистема. В обесточенном состоянии (при потере питания или сигнале аварии) основной клапан надежно и быстро (менее 1 секунды) закрыт под действием пружины, выполняя функцию "нормально-закрытого" устройства.

При подаче питания на катушки, газ через сервосистему воздействует на основную мембрану, открывая клапан. Встроенный серворегулятор давления (соответствует Классу B по EN 88) непрерывно сравнивает фактическое давление на выходе с заданным значением. Через внутренний канал обратной связи выходное давление воздействует на мембрану регулятора, которая, в свою очередь, модулирует степень открытия основного клапана. Эта технология позволяет поддерживать абсолютно стабильное давление на горелке независимо от колебаний давления в подающей магистрали.

Функция плавного открытия (Soft-start)

Модели с индексом "C" (как VK4105C) оснащены механизмом плавного розжига. Специальный модуль с дополнительной мембраной и пружиной демпфирует начальный импульс, замедляя рост давления рабочего газа на мембрану главного клапана. Это обеспечивает контролируемое, постепенное нарастание давления на выходе до заданного уровня, что является ключом к плавному и безопасному воспламенению.

Обслуживание и управление

• Настройка: Все регулировочные приспособления, включая винт настройки выходного давления, расположены на верхней части корпуса клапана и легко доступны после снятия защитной крышки.
• Фильтрация: На входе установлен внутренний тонкий фильтр, не требующий обслуживания. Он эффективно защищает прецизионные механизмы клапана и серворегулятора от попадания грязи и мелких частиц.
• Контроль: На корпусе предусмотрены интегрированные штуцеры для измерения давления (диаметром 9 мм) на входе и выходе. Это позволяет техническим специалистам быстро проводить диагностику и точную настройку системы без демонтажа.

Основные технические характеристики

• Модель: VK4105C1058
• Тип системы: CVI (Комбинированный газовый клапан)
• Система розжига: DBI (Прямой розжиг), без пилотного выхода
• Напряжение питания: 220-240 В переменного тока, 50/60 Гц
• Классификация клапанов (EN 161): V1 (Класс B) + V2 (Класс D)
• Регулятор давления (EN 88): Класс B
• Функция открытия: Плавное (медленное) открытие
• Газовая среда: Неагрессивные газы (отопительный, природный, сжиженный (LP) газы)
• Максимальное рабочее давление на входе: 60 мбар
• Диапазон регулировки давления на выходе: 2 ... 37 мбар (или 5...50 мбар, в зависимости от спецификации пружины)
• Присоединение: Внутренняя резьба Rp 1/2" (ISO 7-1)
• Пропускная способность (Воздух): ~3.4 м³/час при $\Delta P$ = 3 мбар (для VK4105)
• Потребляемая мощность (DBI, 220V): ~9.4 Вт (номинальная)
• Температура окружающей среды: -15°C ... +60°C (исполнение по специальному запросу)
• Время закрытия: < 1 секунды
• Класс пылевлагозащиты: IP40 (может достигать IP44 при использовании соответствующего герметичного разъема)

Заказ и консультация

Для получения точной информации о соответствии клапана Honeywell VK4105C1058 вашему оборудованию, уточнения технических характеристик и оформления заказа, обращайтесь к специалистам компании "Промэлектроника".

Являясь официальным дилером Honeywell, мы предоставляем полную техническую документацию, сертификаты соответствия, гарантию производителя и лучшие условия поставки на рынке.
