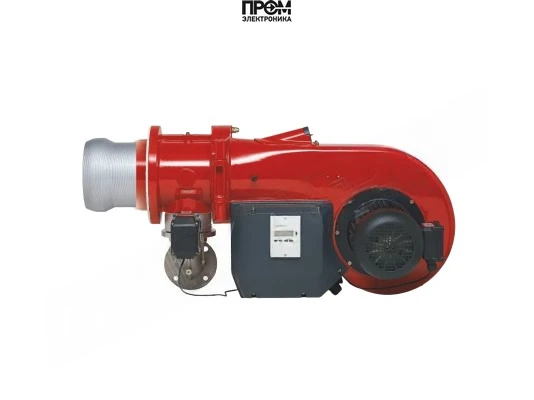

Газовая горелка Weishaupt WM-G20/2-A ZMI DN80

Газовая горелка Weishaupt WM-G20/2-A ZMI DN80 — техническое описание

Представленная газовая горелка Weishaupt WM-G20/2-A ZMI DN80 (арт. 21721715) разработана для промышленных и коммунальных котельных, где требуются высокая точность регулирования, надёжность и простота обслуживания. Данное устройство обеспечивает модуляцию мощности в расширенном диапазоне и соответствует европейским требованиям по эффективности и безопасности.

Ключевые технические характеристики

• Модель: Weishaupt WM-G20/2-A ZMI DN80
• Бренд: Weishaupt (Германия)
• Вид топлива: газовая (природный газ E/LL, сжиженный газ B/P)
• Диапазон мощности: от 58 до 2000 кВт (модуляция 1:20)
• Исполнение: прогрессивная, моноблочное исполнение с вентилятором
• Тип пламенной трубы: стандартная, длина 266 мм
• Тип соединения: DN 80
• Электропитание: 220 В
• Электродвигатель: 3400 Вт; потребляемая электрическая мощность 3600 Вт
• Уровень шума: до 84 дБ
• Противодавление: от -5 до 10 мбар
• Габариты и масса: 127.6 × 75 × 56.5 см, масса 97 кг
• Комплектация: поставляется с головкой сгорания, двойным электромагнитным клапаном, цифровым менеджером горения W‑FM

Конструкция и состав горелки

• Моноблочный корпус с интегрированным вентилятором и шумоглушителем — обеспечивает стабильное давление наддува и низкий акустический фон.
• Головка сгорания со стандартной пламенной трубой (266 мм) — оптимизирована для равномерного распределения смеси газа и воздуха.
• Цифровой менеджер горения W‑FM — выполняет контроль розжига, ионизационный контроль пламени, самодиагностику и связь по CAN‑шине.
• Двойной электромагнитный клапан и устройство контроля герметичности — автоматическая проверка утечек при каждом запуске после остановки.
• Сервоприводы воздушной заслонки и шаговые приводы для дозирования газа — обеспечивают точную модуляцию мощности.
• Поворотный фланец и концевой контакт — удобный доступ к обслуживаемым узлам при соблюдении требований безопасности.

Преимущества и эксплуатационные достоинства

• Широкий диапазон регулирования 1:20 позволяет адаптировать тепловую мощность к переменным нагрузкам котельной.
• Стабильное давление наддува и мощный двигатель 3400 Вт повышают эффективность горения и уменьшают выбросы.
• Цифровая автоматика снижает количество ручных настроек и ускоряет ввод в эксплуатацию.
• Компактные габариты и поворотный фланец облегчают монтаж в ограниченном пространстве.
• Защита электроники IP54 и CAN‑шина повышают надёжность городской и промышленной интеграции.

Области применения — для каких котлов подходит

• Водогрейные котлы промышленных и коммерческих систем теплоснабжения.
• Паровые котлы и нагреватели воздуха, соответствующие нормам EN 303.
• Котлы с высоким противодавлением в топке (поддержка диапазона -5…10 мбар).
• Модулированные установки и резервные схемы с требованием точного поддержания температурного режима.

Примеры реального использования

• Коммунальная котельная — интеграция в каскад для обеспечения сезонных нагрузок, управление по цифровому менеджеру, экономия топлива за счёт модуляции.
• Завод по переработке — поддержание стабильной температуры технологических ванн при переменных тепловых нагрузках.
• Центральные системы теплоснабжения — использование в качестве основного и резервного источника с автоматической проверкой герметичности клапанов.

Обслуживание и эксплуатация

• Рекомендуется плановое техническое обслуживание: проверка электромагнитных клапанов, состояния головки сгорания и чистки пламенной трубы.
• Поворотный фланец упрощает доступ к узлам для проведения работ; концевой контакт предотвращает запуск при открытой крышке.
• Проверки герметичности клапанов и самодиагностика автоматики сокращают простой и позволяют своевременно выявлять отклонения в работе.
• Допускается эксплуатация при температуре окружающего воздуха от −15° до +40°С и относительной влажности до 80% в закрытых помещениях с вентиляцией.

FAQ — часто задаваемые вопросы

• Можно ли подключать к сжиженному газу? Да, модель поддерживает природный газ E/LL и сжиженный газ B/P при корректировке регулировок и комплектующих.
• Какой диапазон модуляции мощности? Расширенный диапазон 1:20, фактическая мощность от 58 до 2000 кВт.
• Нужна ли дополнительная автоматика? Горелка оснащена менеджером W‑FM и предоставляет интерфейс CAN для интеграции с верхними системами управления.
• Какие требования к месту установки? Только закрытые чистые помещения с достаточной вентиляцией и доступом для обслуживания.

Для профессионального подбора, поставки и сервисного сопровождения оборудования обращайтесь к официальному поставщику — компании Промэлектроника (sales@prom-elec.com). Наши инженеры помогут с выбором модификации под конкретный котёл и организуют гарантийное и постгарантийное обслуживание.

Горелка Weishaupt WM-G20/2-A ZMI DN80 — технически выверенное решение для задач высокой точности теплоснабжения, сочетающее экономичность, безопасность и простоту интеграции в современные системы управления.
