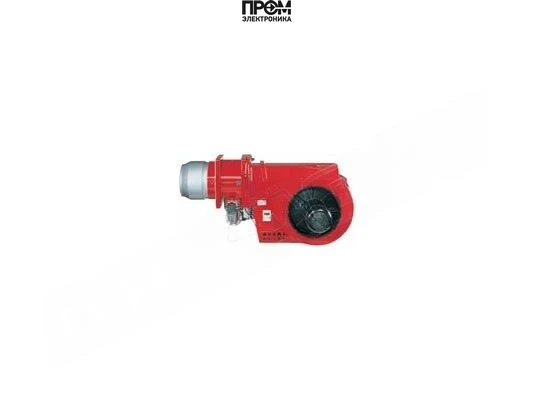

Газовая горелка Weishaupt WM-G20/2-A ZMI DN65

Газовая горелка Weishaupt WM-G20/2-A ZMI DN65 — промышленное решение для теплотехнических установок со сверхшироким диапазоном регулирования и цифровым менеджером горения. Горелка разработана в соответствии со стандартом EN 676 и предназначена для эксплуатации в условиях, требующих точного модуляционного управления мощностью, надежной автоматизации и длительной непрерывной работы.

Ключевые особенности (кратко)

• Тип топлива: природный газ E/LL и сжиженный газ B/P;
• Диапазон мощности: от 58 до 2000 кВт (модуляция 1:20);
• Номинальный диаметр подключения: DN 65;
• Электропитание: 220–230 В, электродвигатель 3400 Вт, потребляемая мощность 3600 Вт;
• Класс защиты и надёжность управления: цифровой менеджер горения, шина CAN, IP54;
• Рабочий диапазон противодавления: от -5 до +10 мбар; уровень шума до 84 дБ.

Техническая спецификация

• Модель: Weishaupt WM-G20/2-A ZMI DN65, артикул: 21721714;
• Вид топлива: газовая;
• Мощность горелки: от 58 до 2000 кВт (модуляционный режим);
• Исполнение: прогрессивная (ZMI) с расширенным диапазоном управления;
• Тип пламенной трубы: стандартная, длина пламенной трубы — 266 мм;
• Номинальный диаметр соединения: DN 65;
• Электропитание: 220–230 В / 50 Гц; электродвигатель: 3400 Вт; потребляемая электрическая мощность: 3600 Вт;
• Противодавление: от -5 до 10 мбар; рабочие температуры: -15°…+40°С; относительная влажность до 80%;
• Вес: 97 кг; габариты корпуса: 127.6 × 75 × 56.5 см;
• Комплектация: поставляется с головой сгорания, двойным электромагнитным газовым клапаном класса A и контролем герметичности;
• Уровень шума: до 84 дБ; соответствие по NOx: класс II (EN 676).

Конструкция и состав горелки

• Корпус с возможностью открытия в любую сторону для удобства техобслуживания;
• Головка сгорания и пламенная труба (стандартная, 266 мм) — формируют стабильное, ровное пламя;
• Вентилятор повышенной мощности и специальная геометрия воздухоподачи, в том числе шумоглушитель;
• Устройство смешивания газа и воздуха с точной дозировкой (регулируемый смеситель);
• Электроника: цифровой менеджер горения, модуль CAN для связанного регулирования, шаговые приводы воздушной заслонки;
• Система безопасности: двойной э/м газовый клапан, контроль герметичности, защита электроники IP54.

Преимущества

• Экономия топлива за счет электронной модуляции и точной дозировки газа/воздуха;
• Широкий диапазон регулирования 1:20 — адаптация к переменному тепловому запросу;
• Компактные габариты при высокой мощности и сниженный уровень шума;
• Удобство обслуживания: доступность узлов, диагностическая логика и индикация неисправностей;
• Интеграция в верхние уровни автоматики через информационную шину, поддержка сетевых протоколов;
• Повышенная надежность работы в промышленных режимах с длительными циклами эксплуатации.

Примеры реального использования

• Отопительная установка котельной производственного корпуса 500–1500 кВт: WM-G20/2-A ZMI обеспечивает модуляционное регулирование тепловой нагрузки в зависимости от сезонных и технологических колебаний.
• Паровой котел для технологических процессов: обеспечение стабильной подачи тепла при переменном потреблении пара, снижение перерасхода газа за счет плавной модуляции.
• Генератор горячего воздуха для сушки материалов: ровное горение и управляемая длина факела обеспечивают равномерность процесса.

Обслуживание и эксплуатация

• Рекомендованный регламент: визуальная проверка и очистка компонентов — ежемесячно; комплексная диагностика автоматики и газовой арматуры — ежегодно;
• Перезапуск каждые 24 часа предусмотрен для самоконтроля работоспособности — автоматическая процедура;
• Доступ к основным узлам через съемные панели ускоряет замену сервоприводов, фильтров и газовых клапанов;
• При эксплуатации соблюдать температурные и влажностные ограничения; при отрицательных температурах предусмотреть утепление блоков управления.

Для каких котлов подходит

• Промышленные водогрейные котлы (EN 303 и аналоги) с длительным и переменным режимом работы;
• Паровые котлы среднего и высокого давления, требующие точной модуляции теплоотдачи;
• Теплогенераторы и установки горячего воздуха с требованием к низкому уровню выбросов NOx и точному управлению мощностью;
• Котлы с подключением DN65 и соответствующими фланцевыми параметрами.

FAQ

• Можно ли использовать с сжиженным газом? Да, модель поддерживает работу на сжиженном газе B/P и на природном газе E/LL.
• Какие требования к электропитанию? Стационарная сеть 220–230 В, питающий электродвигатель 3400 Вт, общая потребляемая мощность ≈3600 Вт.
• Какой уровень шума вблизи установки? Максимально до 84 дБ — учитывайте это при проектировании котельного помещения и установке шумоглушителей.
• Требуется ли отдельная автоматика? Горелка укомплектована цифровым менеджером горения и может интегрироваться в систему верхнего уровня через CAN-шину.

Покупать оборудование и получать профессиональную поддержку по выбору, монтажу и сервису рекомендуется у компании Промэлектроника — пишите: sales@prom-elec.com. Наши специалисты помогут подобрать конфигурацию WM-G20/2-A ZMI DN65 под конкретную теплотехническую задачу и обеспечат сервисное сопровождение.

Горелка Weishaupt WM-G20/2-A ZMI DN65 — технически выверенное решение для современных котельных и технологических установок, где важны экономичность, точность управления и простота обслуживания.
