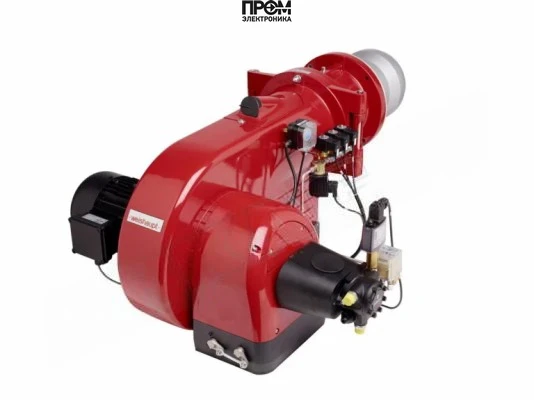

Газовая горелка Weishaupt WM-G 20/3-A, исп. ZM — техническое описание

Газовая горелка Weishaupt WM-G 20/3-A (арт. 21721030) предназначена для промышленного теплового оборудования и спроектирована для долговременной непрерывной и повторно-кратковременной работы. Модель обеспечивает электронную модуляцию мощности в диапазоне от 350 до 2600 кВт и подходит для сжигания природного газа (E/LL) и сжиженного газа (B/P). Для покупки и поставки комплектного оборудования обращайтесь в компанию Промэлектроника (sales@prom-elec.com).

Ключевые преимущества

• Широкий диапазон мощности 350–2600 кВт — гибкость под нагрузки промышленных котлов и теплогенераторов.
• Цифровое управляющее устройство W‑FM с электронным связанным регулированием и шиной CAN — точная дозировка топлива и воздуха.
• Компактная конструкция и специально разработанная геометрия смесительной части — устойчивая работа в различных камерах сгорания при минимальных габаритах.
• Надёжный электрический розжиг и ионизационный контроль пламени, двойной электромагнитный газовый клапан класса A — повышенная безопасность.
• Уровень шума до 85 дБ, защита электрооборудования IP54, малые эксплуатационные потери.

Конструкция и комплектность

Конструкция горелки WM-G 20/3-A сформирована с учётом простоты монтажа и сервисного обслуживания. В состав горелки входят:

• головка сгорания (входящая в комплектацию);
• смесительная камера с настроенным по мощности устройством смешивания газа и воздуха;
• электродвигатель 4100 Вт и привод вентилятора;
• электронный менеджер горения W‑FM с интерфейсом индикации;
• двойной электромагнитный газовый клапан класса A с функцией контроля герметичности;
• система электронного розжига и ионизационного контроля пламени;
• воздушная заслонка с серводвигателем и шумоглушитель.

Параметры эксплуатации

• Вид топлива: газовая (природный газ E/LL, сжиженный газ B/P).
• Диапазон мощности: от 350 до 2600 кВт.
• Длина пламенной трубы: 256 мм (тип пламенной трубы — стандартная).
• Противодавление: от −2 до 13 мбар.
• Электропитание: 220 В; потребляемая электрическая мощность: 70 Вт.
• Рабочая температура окружающей среды: от −15 до +40 °C; влажность не выше 80% (без конденсации).
• Габариты: 126.6 × 75 × 56.5 см; масса: 97 кг.

Обслуживание и эксплуатация

• Рекомендуется монтаж в закрытых чистых помещениях; при необходимости — организация забора внешнего воздуха с помощью опционального кожуха.
• Плановое техническое обслуживание: проверка герметичности газовых клапанов, очистка воздушной заслонки и смесительной камеры, контроль электропитания и соединений, проверка ионизационной системы и розжига.
• Перезапуск через 24 часа работы используется для автоматической диагностики; в штатном режиме поддерживается электронная память ошибок и журнал событий.
• Замена расходных элементов (электроды, фильтры, уплотнения) производится согласно регламенту производителя или по результатам технической диагностики.

Примеры реального применения

• Теплоэнергетические установки котельных среднего и крупного масштаба: водогрейные котлы и промышленные паровые котлы мощностью от 350 до 2600 кВт.
• Теплообменные агрегаты и технологические печи, где требуется стабильное и точно регулируемое пламя при изменяющейся тепловой нагрузке.
• Системы резервного и основного теплопроизводства на предприятиях пищевой, химической и металлургической промышленности.

Совместимость с котельным оборудованием

Горелка подходит для установки на котлы с камерой сгорания стандартных конфигураций, включая водогрейные и паровые котлы промышленного исполнения. Благодаря регулируемой пламенной трубе длиной 256 мм и вариативности конструкции корпуса горелку можно адаптировать под большинство типов топочных устройств при соблюдении требований по противодавлению (−2…13 мбар) и габаритам подключения.

FAQ — часто задаваемые вопросы

• Какие типы газа поддерживаются? Природный газ E/LL и сжиженный газ B/P.
• Нужны ли дополнительные модули управления? Стандартный менеджер W‑FM обеспечивает связанное регулирование; дополнительные интерфейсы по запросу интегрируются через CAN-шину.
• Какая гарантия на оборудование? Стандарты гарантии и сроки обслуживания уточняйте при покупке у поставщика — компания Промэлектроника (sales@prom-elec.com).
• Можно ли использовать на котлах с внешним забором воздуха? Да — предусмотрена возможность монтажа специального кожуха для внешнего забора воздуха.

Почему выбирать Weishaupt WM-G 20/3-A и поставщика Промэлектроника

Weishaupt — бренд из Германии с проверенной инженерной школой, реализующей решения для промышленного тепла с высоким ресурсом и точным цифровым управлением. Горелка WM-G 20/3-A сочетает в себе низкий уровень выбросов (II класс по NOx EN 676), высокую надёжность электрических и газовых узлов, а также удобство доступа для сервисирования. Для комплексной поставки, технической консультации и оперативного сервиса обращайтесь к официальному поставщику — Промэлектроника, email: sales@prom-elec.com.

Технические характеристики (кратко)

• Мощность: 350–2600 кВт
• Электродвигатель: 4100 Вт
• Потребляемая мощность: 70 Вт
• Уровень шума: 85 дБ
• Вес: 97 кг; Габариты: 126.6×75×56.5 см
• Рабочая температура: −15…+40 °C

Для подбора оптимальной конфигурации, шеф-монтажа и организации сервисного обслуживания по нормативным требованиям 2026 года свяжитесь с менеджерами Промэлектроника (sales@prom-elec.com). Мы поможем подобрать горелку Weishaupt WM-G 20/3-A под ваши технические условия и обеспечим поставку с полным комплектом документов и инструкцией по эксплуатации.
