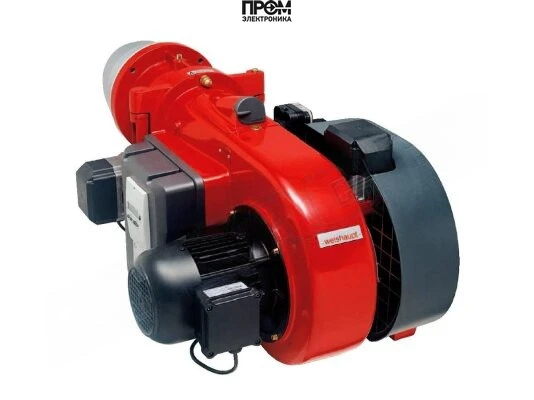

Газовая горелка Weishaupt WM-G 10/3-A, 1 1/2, исп. ZM (арт. 21711712) — техническое описание

Предлагаемое техническое описание предназначено для проектировщиков, сервисных инженеров и специалистов теплотехники. Описываемая горелка — модульная, полностью автоматизированная газовая горелка Weishaupt WM-G 10/3-A, 1 1/2 (исп. ZM) с артикулом 21711712. Устройство разработано в Германии и рассчитано на эксплуатацию в промышленных и коммунальных котельных для теплогенераторов и паровых установок.

Ключевые технические характеристики

• Вид топлива: газовая (природный газ E, LL, сжиженный газ В, Р)
• Мощность горелки: от 100 до 1000 кВт
• Исполнение горелки: прогрессивная (плавно-ступенчатое или модулируемое регулирование)
• Тип пламенной трубы: стандартная
• Длина пламенной трубы: 224 мм
• Электропитание: 220 В
• Тип соединения: Rp 1 1/2"
• Противодавление: от -2 до 10 мбар
• Комплектация: с головой сгорания (вентилятор, запальный трансформатор, электрод ионизации, газовая рампа, сервопривод и др.)
• Уровень шума: 83 дБ
• Вес: 63 кг; габариты: 105.5 x 61.4 x 44.5 см
• Рабочая температура: от -15 до 40 °C
• Страна бренда: Германия

Конструкция и состав горелки

Конструкция моноблочного исполнения обеспечивает компактность и удобство монтажа. Основные узлы:

1. Корпус и монтажная рама — несущая конструкция для фиксации на котле.
2. Головка сгорания — формирует факел, содержит стандартную пламенную трубу длиной 224 мм.
3. Вентилятор высокого давления — обеспечивает подачу и перемешивание воздуха; сниженный шум до 83 дБ за счет звукоизоляции каналов.
4. Газовая рампа с клапанами и устройством проверки герметичности.
5. Система поджига: запальный трансформатор и электрод ионизации для контроля пламени.
6. Сервоприводы и регуляторы — электронное связанное регулирование мощности (модулирующее/прогрессивное).
7. Блок управления (W-FM50/W-FM100/W-FM200 или эквивалент) — двухпроцессорный менеджер горения с цифровой шиной связи и возможностью удалённого интерфейса.

Преимущества

• Высокая точность регулирования — цифровой двухпроцессорный менеджер обеспечивает стабильную модуляцию мощности.
• Экономичность — адаптация под тепловую нагрузку и широкий диапазон мощностей (100–1000 кВт).
• Низкие эмиссии NOx — соответствует современным экологическим стандартам.
• Универсальность подключения — Rp 1 1/2" и рабочее противодавление от -2 до 10 мбар.
• Простота обслуживания — продуманная компоновка узлов, легкий доступ к головке сгорания и газовой рампе.

Примеры реального применения

• Промышленные паровые котлы: замена устаревших горелок при модернизации котельной, где требуется модуляция мощности и снижение выбросов.
• Теплогенераторы для технологических процессов: обеспечение стабильной подачи тепла при переменных тепловых нагрузках (100–1000 кВт).
• Котельные учреждений и производств: интеграция с системой автоматизации через электронную шину для централизованного контроля.

Для каких котлов подходит

Горелка совместима с промышленными водогрейными и паровыми котлами, отвечающими стандартам EN303 и EN676, а также с большинством теплообменников аналогичной мощности и присоединительных размеров. Рекомендуется проверять соответствие рабочего противодавления и тип соединения (Rp 1 1/2") при проектировании.

Обслуживание и эксплуатация

• Монтаж и пусконаладочные работы должны выполнять сертифицированные специалисты; при монтаже обратить внимание на требования по температуре окружающей среды (-15…40 °C) и вентиляции.
• Регулярное техобслуживание включает проверку герметичности газовой рампы, состояния электрода ионизации, чистки головки сгорания и контроля вентилятора.
• Режимы работы: прерывистый (с перезапуском каждые 24 ч) и постоянный. Настройка режима через блок управления.
• Рекомендован интервал сервисных проверок и калибровки менеджера горения согласно инструкции производителя.

Интеграция и автоматика

Блок управления поддерживает связь по электронной шине, обеспечивает обмен данными с верхними SCADA и теплоцентралями, позволяет задавать кривые модуляции мощности и реализовывать сценарии безопасности. Входы/выходы адаптируются под типовые контроллеры котельной автоматизации.

FAQ

Можно ли использовать с низкокалорийным газом?

Да — линейка WM-G адаптирована под природные газы типов E, LL и сжиженный газ B, P. Требуется корректная настройка менеджера горения.

Каков тип подключения к котлу?

Тип соединения — Rp 1 1/2". Требуется соблюдение посадочных и уплотнительных размеров при монтаже.

Какие температурные условия эксплуатации?

Рабочая температура от -15 до 40 °C, установка — в закрытых проветриваемых помещениях.

Нужен ли шумозащитный кожух?

Уровень шума при работе не превышает 83 дБ; при необходимости в жилых зонах или шумочувствительных помещениях рекомендуется дополнительная шумоизоляция.

Где купить и сервис

Приобретать и обслуживать горелки рекомендуется у официальных поставщиков. Для заказа, коммерческих и сервисных вопросов обращайтесь в компанию Промэлектроника — sales@prom-elec.com (коротко и оперативно организуют поставку, монтаж и гарантийное сопровождение).

Данное описание основано на типовых техданных Weishaupt WM-G 10/3-A (арт. 21711712) и включает все ключевые характеристики: мощность 100–1000 кВт, стандартную пламенную трубу 224 мм, питание 220 В, противодавление -2…10 мбар, вес 63 кг и габариты 105.5x61.4x44.5 см.
