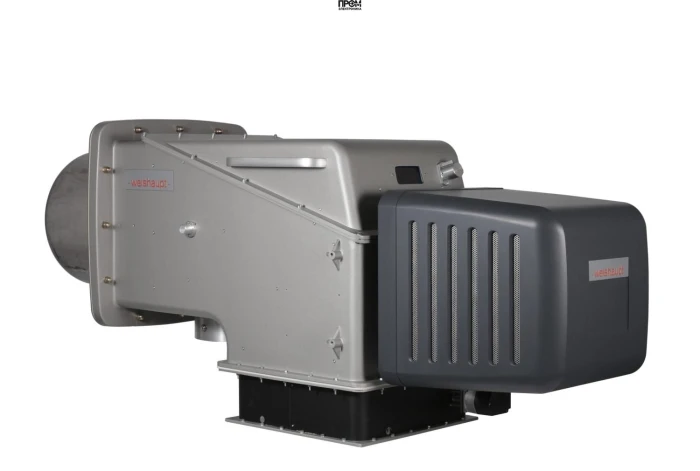

Газовая горелка Weishaupt WKG 50/1-B, 2, исп ZMH — техническое описание

Газовая горелка Weishaupt WKG 50/1-B, 2, исп ZMH (арт. 27750518) — промышленная прогрессивная газовая горелка с электронномодулируемым регулированием, разработанная в соответствии с немецкими стандартами качества. Предназначена для сжигания природного газа (Е, LL) и сжиженного газа (B/P). Горелка обеспечивает плавную модуляцию мощности, высокую надежность автоматического управления и возможность рекуперации тепла для повышения КПД котельных установок.

Ключевые технические параметры

• Вид топлива: газовая
• Мощность горелки: 450–3500 кВт
• Исполнение: прогрессивная, прогрессивная-электронномодулируемая
• Электропитание: 220 В
• Потребляемая электрическая мощность: 155 Вт
• Уровень шума: 72 дБ
• Вес: 180 кг
• Габариты: 159.7 × 56.5 × 78.8 см
• Тип соединения: Rp 2"
• Рабочая температура: от -15 до +40 °C
• Комплектация: с головой сгорания
• Страна бренда: Германия

Конструкция и состав горелки

Модульная конструкция WKG 50/1-B обеспечивает простоту монтажа и обслуживания. В состав горелки входят:

• голова сгорания (смесительное устройство с обновленной геометрией);
• вентилятор и приводы подачи воздуха;
• шкаф управления с цифровым менеджером горения W‑FM и блоком управления и индикации (БУИ);
• двойные электромагнитные газовые клапаны класса A (EN 676);
• запальное устройство и система контроля пламени;
• теплоизоляционные панели для работы с подогретым воздухом;
• модули связи для интеграции с АСУ ТП и вышестоящими системами управления.

Функциональные особенности и управление

• Электронная модуляция мощности обеспечивает плавное изменение тепловой отдачи в заданном диапазоне, что снижает цикличность запуска/остановки и износ оборудования.
• Цифровой менеджер горения W‑FM контролирует силу сигнала пламени, герметичность клапанов, давление воздуха и газа, последовательность этапов запуска и аварийного отключения.
• Интерфейсы БУИ позволяют передавать данные в SCADA и системы диспетчеризации.
• Исполнение с рекуперацией дымовых газов повышает КПД котла на 8–9% при использовании подогретого воздуха (до 250 °C).

Обслуживание и эксплуатация

• Рекомендуемая среда установки — закрытые помещения с температурой от -15 до +40 °C и относительной влажностью до 80%.
• Регулярные операции: проверка герметичности клапанов, чистка смесительного узла и фильтров воздуха, контроль работы датчиков пламени и блока управления, проверка электроразъемов и заземления.
• Доступ ко всем узлам для обслуживания обеспечивается открывающимся корпусом и продуманной компоновкой модулей.
• Для эксплуатации в неотапливаемых помещениях или с забором воздуха с улицы возможны специальные исполнения по запросу.

Преимущества

• Широкий диапазон регулирования мощности 450–3500 кВт — подходит для разнообразных промышленных и коммунальных задач.
• Высокая точность и безопасность за счет цифрового менеджера горения и класса газовых клапанов.
• Снижение затрат топлива и повышение КПД за счет рекуперации тепла.
• Низкий уровень пусковой мощности и штатное отключение при малой нагрузке — уменьшение гидравлических и газовых ударов.
• Надежная немецкая сборка и комплектующие; возможность интеграции в автоматизированные системы управления.

Примеры реального использования

• Промышленные паровые котельные — обеспечение технологического пара с плавной подстройкой мощности под нагрузку линии.
• Теплогенерация для производственных участков и складов — уменьшение потребления газа за счет рекуперации.
• Коммунальные котельные крупных жилых массивов и административных комплексов с интеграцией в диспетчерские системы.

Для каких котлов подходит

Горелка разработана для промышленных водогрейных и паровых котлов среднего и высокого давления, оснащенных дымоходом и возможностью установки блока рекуперации. Рекомендуется согласование размеров фланцев и соединений (Rp 2") с изготовителем котла.

FAQ

Какие виды газа поддерживаются?

Протестировано для природного газа Е, LL и сжиженного газа B/P. Применение других газовых смесей согласовывается с производителем.

Какая электроэнергия требуется?

Стандартное электропитание 220 В, потребляемая мощность 155 Вт.

Нужна ли периодическая настройка менеджера горения?

Да — настройка параметров горения и проверка сигналов пламени при плановом обслуживании обеспечит долговечность и экономичную эксплуатацию.

Для выбора и поставки оборудования, настройки и сервисного сопровождения обращайтесь к поставщику: компания Промэлектроника (sales@prom-elec.com). Наши инженеры помогут подобрать конфигурацию и организовать шеф-монтаж.
