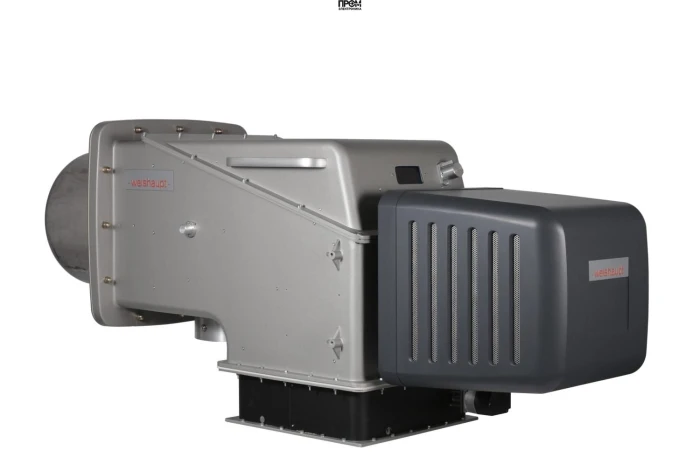

Газовая горелка Weishaupt WKG 50/1‑B, 2, исп. ZM — техническое описание

Представленная газовая горелка Weishaupt WKG 50/1‑B, 2, исп. ZM (арт. 27750318) — промышленное решение для оснащения котлов и технологического парового/водяного оборудования. В описании приведены технические характеристики, конструктивные элементы, примеры применения, требования по эксплуатации и рекомендации по обслуживанию. Для приобретения и поставки оборудования обращайтесь в компанию Промэлектроника (sales@prom-elec.com).

Ключевые характеристики

• Вид топлива: газовая (природный газ E, LL, сжиженный газ B/P)
• Мощность горелки: 450–3600 кВт (электронно‑модулируемое регулирование)
• Исполнение: прогрессивная, электронно‑модулируемая
• Электропитание: 220 В / 50 Гц
• Комплектация: с головой сгорания
• Потребляемая электрическая мощность: 155 Вт
• Уровень шума: 72 дБ
• Страна бренда: Германия (Weishaupt)
• Масса: 180 кг
• Габариты (Д×Ш×В): 159.7 × 56.5 × 78.8 см
• Тип соединения: Rp 2"
• Рабочая температура: от −15 до +40 °C

Конструкция и состав горелки

Конструкция WKG 50/1‑B модульная, что упрощает монтаж, наладку и последующее обслуживание. В состав горелки входят:

• головка сгорания (входящая в базовую комплектацию);
• смесительное устройство с улучшенной геометрией для однородной газовоздушной смеси;
• вентилятор (обычно размещается отдельно в модуле);
• шкаф управления с цифровым менеджером горения (электронная модуляция мощности);
• двойной электромагнитный клапан класса А для безопасной подачи газа;
• устройство розжига и датчики контроля пламени, давления и параметров воздуха;
• теплообменник/рекуператор в конструкциях котлов для повышения КПД (опционально в системе).

Функционирование и автоматизация

• Цифровой менеджер горения обеспечивает непрерывную электронную модуляцию мощности в заданном диапазоне, автоматически синхронизирует подачу газа и воздуха.
• Диагностика: мониторинг состояния компонентов, контроль давления топлива/воздуха, защита по сигналам датчиков пламени и утечек.
• Пуск/остановка: пониженная пусковая мощность и штатное отключение при малой нагрузке предотвращают резкие перепады в газопроводе.

Преимущества

• широкий диапазон регулирования мощности (450–3600 кВт) — подходит для различных промышленных котлов;
• высокая точность модуляции — экономия топлива и снижение тяги «перепусков»;
• низкий уровень выбросов NOx (соответствие 1 классу EN 676) за счёт оптимизированного смесительного устройства;
• повышенный КПД за счёт рекуперации тепла и использования горячих дымовых газов;
• модульная конструкция — упрощённый монтаж, быстрое сервисное обслуживание и замена узлов;
• полный набор автоматики обеспечивает безопасность и минимизирует участие персонала.

Примеры реального использования

• котельная промышленного комплекса: работа в режиме частичной нагрузки с точной подстройкой тепловой мощности под технологические потребности;
• производственные линии с требованием равномерного прогрева и минимизации выбросов — за счёт электронной модуляции и контрольной автоматики;
• производство горячей воды и пара для пищевой и химической промышленности с жёсткими требованиями по чистоте воздуха и стабильности параметров процесса;
• воздухонагреватели и теплотехнические установки с рекуперацией, где важен высокий КПД и снижение энергозатрат.

Требования к монтажу и эксплуатации

• установка — в закрытых помещениях при температуре от −15 до +40 °C и влажности ≤ 80% (без конденсации);
• воздух для горения должен быть сухим и не содержать абразивных или коррозионно‑активных компонентов (фториды, хлориды и т.п.);
• подключение по резьбе Rp 2" и питание 220 В; распределение воздуховодов и газовой арматуры должно соответствовать проекту и нормам EN 676;
• для эксплуатации в экстремальных условиях — специальные модификации по запросу производителя.

Обслуживание и техобслуживание

• регулярные инспекции: проверка газовой арматуры, герметичности соединений, состояния смесительного устройства и состояния датчиков пламени;
• очистка вентилятора и головки сгорания по регламенту в зависимости от качества топлива и условий работы;
• периодическая калибровка менеджера горения и проверка алгоритмов модуляции;
• рекомендуется использовать оригинальные запасные части Weishaupt и проводить ТО уполномоченными специалистами.

Совместимость: для каких котлов подходит

Горелка WKG 50/1‑B предназначена для широкого спектра промышленных и коммунально‑бытовых котлов мощностью в пределах 450–3600 кВт, включая водогрейные и паровые котлы, воздухонагреватели и специальные технологические установки. Подходит для котлов с возможностью установки модульной горелочной конструкции и наличием места под шкаф управления и присоединительных элементов.

FAQ

• Какие типы газа поддерживаются? Природный газ E/LL и сжиженный газ B/P.
• Какая электропитание требуется? 220 В, энергопотребление в рабочем режиме около 155 Вт.
• Каков уровень шума? Около 72 дБ в нормальном рабочем режиме.
• Можно ли применять на улице? Стандартное исполнение — для закрытых помещений; уличные модификации поставляются по запросу.
• Что входит в базовую комплектацию? Головка сгорания и базовый набор автоматики; дополнительные элементы газовой арматуры — опции.

Для подбора комплектации, расчёта экономической целесообразности и оперативной поставки оборудования обращайтесь в компанию Промэлектроника: sales@prom-elec.com. Техническая поддержка помогает адаптировать горелку под конкретный котёл и технологический процесс.
