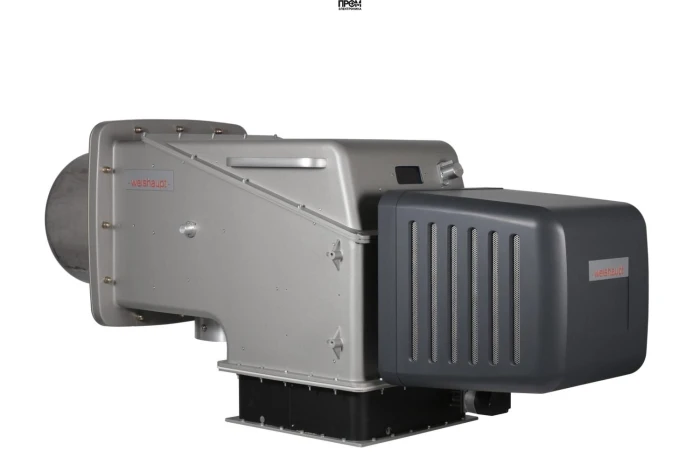

Газовая горелка Weishaupt WKG 40/2‑A, 2, исп. ZMH — техническое описание

Данное техническое описание предназначено для системных инженеров, монтажников и сервисных служб. Горелка Weishaupt WKG 40/2‑A (арт. 27740618) — промышленное устройство для сжигания природного и сжиженного газа с электронной модуляцией мощности. Конструкция разработана в Германии и обеспечивает высокую надёжность, точность управления и экономичную эксплуатацию при работе в диапазоне тепловой нагрузки от 500 до 3000 кВт.

Ключевые параметры и области применения

• Вид топлива: газовая (природный газ Е, LL; сжиженный газ B/P).
• Мощность горелки: от 500 до 3000 кВт, регулирование в диапазоне 600–3000 кВт.
• Исполнение: прогрессивная — электронно модулируемая система управления.
• Электропитание: 220–230 В / 50 Гц, потребляемая мощность 145 Вт.
• Уровень шума: 77 дБ.
• Тип соединения: Rp 2".
• Габариты и масса: 148.1 × 56 × 64.4 см, вес 117 кг.
• Рабочая температура: от −15 до +40 °C (возможны специальные исполнения по запросу).
• Соответствие выбросам: 1 класс по EN 676 (пониженные NOx).

Конструкция — что входит в состав горелки

• модульный корпус с внутренней теплоизоляцией для работы с подогретым воздухом (допускается до 250 °C);
• смесительное устройство обновлённой конструкции для формирования однородной газовоздушной смеси;
• вентилятор и блок управления вынесены в отдельные модули для удобства монтажа и обслуживания;
• двойной электромагнитный клапан класса А, система контроля герметичности клапанов;
• менеджер горения с цифровым интерфейсом и блоком управления и индикации (БУИ);
• устройство розжига с пониженной пусковой подачей газа; комплектуется головой сгорания.

Преимущества и эксплуатационные достоинства

1. Плавная электронная модуляция мощности — точное соответствие теплового отпуска требуемой нагрузке и экономия топлива.
2. Рекуперация и работа с подогретым воздухом — увеличение КПД котла на 8–9%.
3. Низкий уровень выбросов NOx и соответствие европейским стандартам.
4. Модульная конструкция — упрощённый монтаж и поэтапная замена компонентов.
5. Широкие коммуникационные возможности — интеграция в АСУ ТП через шину.
6. Удобство обслуживания: доступ к смесителю и компонентам через откидывающийся корпус.

Обслуживание и эксплуатация

• Регламентное обслуживание: визуальная проверка смесителя, контроль герметичности клапанов, проверка датчика пламени и блока управления — ежегодно или по наработке часов.
• Ежемесячные операции: проверка состояния фильтров воздуха, контроль уровня вибраций вентилятора, тестирование сигналов индикации БУИ.
• Рекомендации по монтажу: установка в закрытых помещениях, исключение конденсата, использование сухого и чистого воздуха без агрессивных примесей.
• Технические средства диагностики: встроенный менеджер горения с диагностикой и цветовой индикацией, передача информации на верхний уровень управления.

Примеры реального использования

• Теплогенераторы и паровые котлы на пищевых и химических производствах — стабильная модуляция нагрузки при изменчивом потреблении тепла.
• Теплоцентрали и промышленные котельные — повышение КПД и снижение расхода топлива при длительной работе в режиме рекуперации.
• Производственные печи и сушильные установки — использование подогретого воздуха для экономии и стабилизации технологических режимов.

Совместимость: для каких котлов подходит

Горелка подходит для промышленных водогрейных, паровых и технологических котлов с номинальной тепловой нагрузкой 500–3000 кВт. Рекомендуется для котлов, рассчитанных на торцевую установку горелки с присоединением Rp 2". Перед установкой согласуйте параметры с технической документацией котла и производителем горелки.

FAQ — ответы на частые вопросы

Можно ли использовать нагретый воздух?

Да. Горелка специально изолирована и допускает применение воздуха с подогревом до 250 °C, что повышает КПД.

Какие газы поддерживаются?

Поддерживаются природный газ (Е, LL) и сжиженные газы (B/P). Работа с иными газами — по согласованию с производителем.

Какие требования к помещению?

Температура −15…+40 °C, влажность до 80%, отсутствие конденсации, установка в закрытом помещении (специсполнение по запросу).

Какова частота технического обслуживания?

Визуальные проверки ежемесячно, комплексное сервисное обслуживание — минимум раз в год или по наработке часов.

Для оперативного подбора, поставки и сервисного сопровождения рекомендуем покупать оборудование у компании Промэлектроника — sales@prom-elec.com. Наши инженеры помогут с подбором исполнения под конкретный котёл, монтажом и сдачей в эксплуатацию.

Техническая информация приведена для упрощённого ознакомления; перед монтажом и пуском необходимо руководствоваться паспортом изделия и официальными инструкциями Weishaupt.
