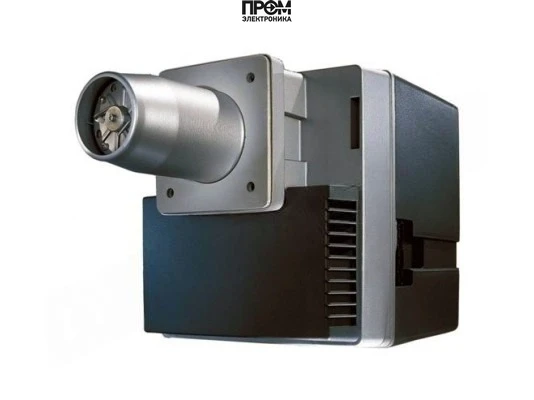

Газовая горелка Weishaupt WG40N/1-A, 1 1/2, исп. ZM-LN — техническое описание

Газовая горелка Weishaupt WG40N/1-A (арт. 23241651) — промышленное решение для сжигания природного газа в котельных и технологических установках. Конструкция разработана с учетом требований надежности, безопасности и экономичности. Описание составлено в техническом стиле и оптимизировано под современные требования поисковой выдачи Яндекса 2026 г.: ясная семантика, структурированные блоки и ответ на пользовательские запросы.

Краткие технические характеристики

• Бренд: Weishaupt (Германия)
• Артикул: 23241651
• Вид топлива: газовая (природный газ E и LL)
• Диапазон мощности: от 55 до 550 кВт
• Расход газа: до 57,75 нм³/ч
• Потребляемая электрическая мощность: 756–856 Вт
• Электропитание: 220 В, 50 Гц
• Длина пламенной трубы: 235 мм (тип: стандартная)
• Тип соединения: Rp 1 1/2"
• Противодавление: от −2 до 7 мбар
• Давление газа рампы: от 12 до 21 мбар
• Рабочая температура: −15…+40 °C
• Уровень шума: 81 дБ
• Вес / Габариты: 35 кг; 81.2×45×48 см
• Комплектация: с головой сгорания, с газовой рампой (мультиблок W‑MF)

Назначение и область применения

• Комплектация промышленных и бытовых котельных для отопления и горячего водоснабжения.
• Технологические установки: паровые котлы, водогрейные котлы, термальные батареи и печи.
• Производственные объекты с требованиями к экологичности и низким выбросам NOx (LowNOx, 3 класс по EN 267).

Конструкция — что входит в состав горелки

• Корпус: моноблочный алюминиевый корпус с звукоизолирующим термопластиковым кожухом.
• Головка сгорания: обеспечивает стабильность пламени и равномерное распределение тепла.
• Мультиблок W‑MF: газовая рампа с клапанами, контроль герметичности, выравнивание давления и очистка потока.
• Встроенный вентилятор: нагнетание воздуха для оптимального смешения газо‑воздушной смеси.
• Сервопривод и дроссель: механическое согласование подачи воздуха и газа, принудительное закрытие заслонки в паузе.
• Система управления: цифровой менеджер горения на двух микропроцессорах с функциями самоконтроля и автоматического отключения при неисправностях.
• Датчики и контроль пламени: ионизационный электрод и разноцветная индикация для визуального контроля.

Преимущества

• Широкий диапазон регулирования мощности (55–550 кВт) — подходит для разных мощностных схем.
• Низкие выбросы NOx благодаря технологии LowNOx — соответствует экологическим нормативам.
• Высокая энергетическая эффективность: экономичное потребление газа и электроэнергии.
• Надежная автоматика с самодиагностикой и контролем герметичности газовой арматуры.
• Компактный моноблочный дизайн и быстрый доступ к обслуживаемым узлам.
• Стабильное горение и контроль пламени для безопасной эксплуатации.

Обслуживание и эксплуатация

• Условия размещения: только закрытые чистые помещения, воздух без агрессивных паров и пыли.
• Температурный диапазон: −15…+40 °C; влажность до 80% без конденсации.
• Плановое обслуживание: визуальный осмотр корпуса, проверка герметичности мультиблока и клапанов, чистка головы сгорания и вентилятора — интервал в зависимости от режима эксплуатации (рекомендуется регламент 6–12 мес при средней нагрузке).
• Диагностика: автоматическая перезагрузка каждые 24 часа для самопроверки; при ошибках — защитное отключение и индикация причин.
• Рекомендации: при отсутствии чистого воздуха использовать систему забора извне; при необходимости непрерывной работы — дополнительные опции (реле давления воздуха, устройство дистанционной разблокировки и т. п.).

Примеры реального использования

• Коммерческая котельная среднего масштаба: группа горелок WG40N обеспечивает равномерный прогрев водогрейного котла 400 кВт с плавной модуляцией нагрузки и снижением расхода топлива в не пиковой нагрузке.
• Производственная печь: установка головки сгорания и мультиблока позволила добиться стабильного распределения тепла и снизить пусковые выбросы благодаря контролю подачи газа и воздуха.
• Резервная система в котельной общеобразовательного комплекса: автоматическая перезагрузка и самодиагностика повышают надежность при нерегулярном обслуживании.

Для каких котлов подходит

• Водогрейные котлы малого и среднего класса.
• Паровые котлы производственного назначения.
• Котлы горячего водоснабжения и технологические теплогенераторы.
• Модульные и напольные котлы с присоединением Rp 1 1/2".

FAQ — часто задаваемые вопросы

• Можно ли устанавливать на открытом воздухе? Нет. Корпус рассчитан на закрытые помещения; при необходимости использовать защитные шкафы и системы подогрева.
• Совместима ли с автоматикой сторонних производителей? Да, при соблюдении электрических интерфейсов и согласовании протоколов управления; рекомендуем консультацию инженеров при интеграции.
• Какой шум при работе? Уровень шума составляет около 81 дБ; при установке в котельной с шумоизоляцией эффективная слышимость снижается.
• Какие запасные части и опции доступны? Голова сгорания, мультиблок, удлинение пламенной трубы, реле давления воздуха, промежуточный фланец и др. — уточняйте актуальный перечень у поставщика.
• Какой ресурс работы до капитального ремонта? Зависит от режима и качества топлива; при соблюдении регламентного обслуживания — многолетняя эксплуатация. Рекомендуется плановая проверка компонентов мультиблока и электроники.

Покупать оборудование и официальные комплектующие рекомендуется у компании Промэлектроника — профессионального поставщика и сервисного партнёра (sales@prom-elec.com). Специалисты помогут с подбором конфигурации, опций и схемой интеграции в существующую котельную.

Техническое описание содержит все ключевые характеристики для проектировщиков и эксплуатационного персонала: диапазон мощности, габариты, вес, параметры газовой рампы, противодавление, потребляемая мощность и требования к помещению. Эти данные позволяют принять решение об интеграции WG40N/1-A в систему отопления или технологический процесс с учётом безопасности и энергоэффективности.
