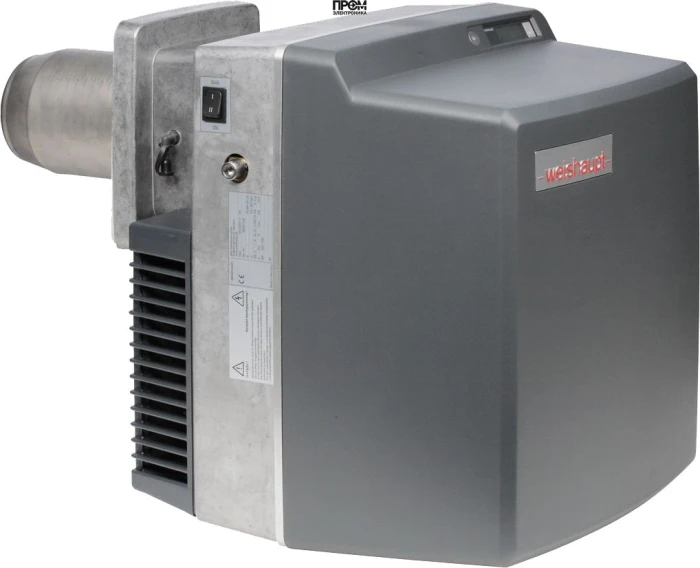

Газовая горелка Weishaupt WG20N/1-C, 1, исп. Z-LN

Газовая горелка Weishaupt WG20N/1‑C, 1, исп. Z‑LN — техническое описание

Газовая горелка Weishaupt WG20N/1‑C (арт. 23221334) — промышленный модуль для автоматизированного сжигания природного газа в диапазоне от 35 до 200 кВт. Разработана по стандартам надежности и экологичности: корпус из алюминиевого сплава, низкий уровень шума, система управления Siemens и комплект мультиблока 507. Ниже представлено подробное техническое описание с полным перечнем характеристик, конструктивных узлов, областей применения, рекомендациями по эксплуатации и обслуживанию, а также раздел FAQ.

Ключевые технические характеристики

• Вид топлива: природный газ (E, LL).
• Номинальная мощность: 35–200 кВт.
• Тип горелки: прогрессивная, 2 ступени регулирования мощности.
• Тип пламенной трубы: стандартная, длина 140 мм.
• Расход газа: до 21 нм³/ч (максимальный).
• Электропитание: 220 В, 50 Гц; потребляемая электрическая мощность 366 Вт.
• Противодавление: от −0.5 до 2.5 мбар.
• Присоединение: резьбовое Rp 1".
• Масса и габариты: 20 кг; 53.7×35.8×37.6 см.
• Экологический класс: LowNOx, класс 3 по EN 267 (низкий уровень NOx).
• Контроль пламени: ионизационный электрод; автоматическое выключение при потере сигнала.
• Встроенная автоматика: менеджер горения Siemens, разъем для системной шины, автоматизированный перезапуск и самодиагностика.
• Комплектация: головка сгорания, газовая рампа; модификация с мультиблоком 507 (функции выравнивания/фильтрации давления, электромагнитные клапаны, контроль герметичности).

Конструкция и состав горелки (что входит)

• Компактный корпус из алюминиевого сплава со звукоизоляционным кожухом из термопластика.
• Головка сгорания и стандартная пламенная труба (140 мм).
• Вентилятор принудительной подачи воздуха и воздушная заслонка с сервоприводом.
• Механический газовый дроссель и газовая рампа с электромагнитными клапанами (в составе мультиблока 507).
• Менеджер горения Siemens с интерфейсом для датчиков, реле и системной шины.
• Ионизационный электрод для контроля пламени и индикаторы состояния (разноцветная индикация).
• Монтажный фланец, элементы крепежа и проходные соединения (Rp 1").

Преимущества и эксплуатационные преимущества

• Высокий КПД и стабильность пламени при переменных условиях топки благодаря принудительному наддуву и точному смешению газово‑воздушной смеси.
• Низкие выбросы NOx, соответствие EN 267 (класс 3) — важно для экологически регламентируемых объектов.
• Полная автоматизация: менеджер горения осуществляет контроль давления, состояния клапанов, наличие пламени и самодиагностику с перезапуском.
• Компактный моноблочный дизайн и быстрый доступ к обслуживаемым узлам упрощают техническое обслуживание.
• Функция автоматического закрытия воздушной заслонки при остановке исключает потери тепла.

Области и реальные примеры использования

• Отопительные котлы малой и средней мощности в административных зданиях и частных коттеджах — применение как основного или резервного источника тепла.
• Пищевое производство и хлебопекарные печи — стабильное ровное пламя обеспечивает качественную выпечку и контроль температуры.
• Сушильные камеры, обжиговые печи и покрасочные камеры — ровный нагрев и низкие выбросы делают горелку пригодной для технологических шкафов и камер.
• Промышленные системы с рекуперацией тепла и закрытыми топками — совместима с камерами различной геометрии за счёт стабильности горения.

Для каких котлов подходит

• Котлы водогрейные и паровые с номинальной теплопроизводительностью 35–200 кВт.
• Котлы с закрытой камерой сгорания, ретортные и шахтные комплексы, где требуется принудительный наддув.
• Модульные котельные установки и конденсационные котлы при согласовании параметров давления и подачи воздуха.

Монтаж, эксплуатация и обслуживание

1. Монтаж осуществляется через фланец — не требует специальных приспособлений; рекомендуется выполнять подключение квалифицированными специалистами с соблюдением норм газовой безопасности.
2. Подключение к электрической сети 220 В, проверка фазировки и заземления до пуска.
3. Проверка параметров газа и противодавления (допустимый диапазон −0.5…2.5 мбар); при необходимости установка регуляторов давления и фильтров мультиблока 507.
4. Регламентное техобслуживание: осмотр головки сгорания, очистка ионизационного электрода, проверка герметичности газовой рампы и клапанов, смазка сервоприводов по регламенту производителя.
5. Рекомендуется ежегодная комплексная диагностика автоматики Siemens и проверка систем безопасности перед отопительным сезоном.

FAQ — частые вопросы

• Можно ли применять горелку в системах с агрессивным воздухом? Нет — требуется чистый сухой воздух; при необходимости используйте забор воздуха извне и предварительную фильтрацию.
• Нужна ли дополнительная электроника для управления? Менеджер горения Siemens обеспечивает автоматизацию; для интеграции в АСУТП доступен разъём системной шины.
• Каковы требования к монтажу мультиблока? Мультиблок 507 устанавливается в газовую рампу для выравнивания давления и фильтрации; монтаж должен выполнять сертифицированный газовый инженер.
• Какая длительность сервисного интервала? Рекомендуемая периодичность — осмотр и базовое обслуживание 1 раз в год, при интенсивной эксплуатации — каждые 6 месяцев.

Итог: Weishaupt WG20N/1‑C — технологичная газовая горелка для профессионального применения: высокая экологичность, надёжная автоматика Siemens, компактная конструкция и широкий диапазон мощности 35–200 кВт. Подойдёт для котлов, печей и технологических камер, где важны точность управления горением и безопасность.
