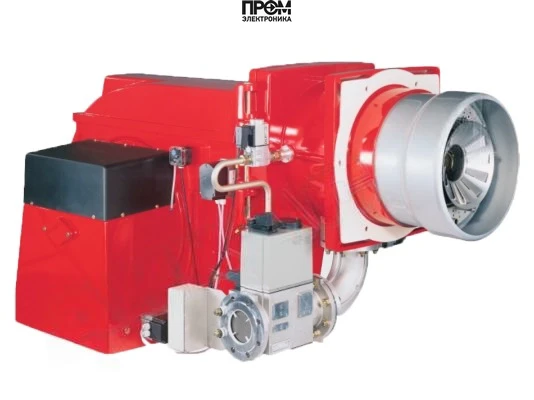

Газовая горелка Weishaupt G70/2-A DN 65 исп 3LN

Техническое описание газовой горелки Weishaupt G70/2‑A DN 65 исп. 3LN

Газовая горелка Weishaupt G70/2‑A DN 65 исп. 3LN — промышленное решение для водогрейных и паровых котлов, отопительных установок и генераторов теплого воздуха. Разработана в Германии с учетом современных требований по экономичности, экологии и интеграции в автоматизированные системы управления. Рекомендуется для закрытых котельных при температуре эксплуатации от −15 до +40 °C и относительной влажности до 80%.

Ключевые технические характеристики

• Вид топлива: газовая (природный E/LL, сжиженный В/Р)
• Диапазон мощности: от 900 до 9100 кВт (прогрессивное регулирование)
• Исполнение: прогрессивная горелка
• Номинальный диаметр: DN 65
• Тип пламенной трубы: стандартная, длина 475 мм
• Электропитание: 380 В
• Электродвигатель: 21000 Вт
• Противодавление: от −2 до 22 мбар
• Класс пылевлагозащиты: IP54
• Вес: 435 кг; габариты: 203×117×107.5 см
• Комплектация: с головой сгорания; двойной газовый клапан класса «А», реле давления в комплекте
• Бренд/страна: Weishaupt, Германия

Конструкция и состав горелки

Конструкция моноблочная: все элементы, включая вентилятор и электродвигатель, собраны в общем корпусе. В состав горелки входят:

• смесительный узел специальной конструкции с оптимизированным распределением воздуха;
• пламенная труба (стандартная, 475 мм) и головка сгорания;
• встроенный вентилятор на электродвигателе 21 кВт для наддува и компенсации противодавления;
• двойной газовый клапан класса «А» и блок управления с дисплеем (W‑FM100 — менеджер горения);
• изоляция корпуса и полимерный кожух для уменьшения шума и защиты от внешних воздействий.

Автоматизация и управление

• Менеджер горения W‑FM100 обеспечивает цифровое управление, мониторинг давления топлива и воздуха, контроль интенсивности пламени и защитные алгоритмы.
• Поддержка интерфейсов для интеграции в централизованные системы управления, передача данных через шлюз Weishaupt E‑Gate (eBus → Profibus DP) и удаленный доступ при использовании модема.
• Возможность расширения функционала: модуль кислородного регулирования (O2) и частотный регулятор для оптимизации расхода топлива и уменьшения выбросов.

Преимущества

• низкие выбросы NOx и минимальное экологическое воздействие;
• устойчивое горение при наличии противодавления −2…22 мбар;
• высокая степень автоматизации и простота ввода в эксплуатацию (заводские предустановки);
• встроенная электрозащита по классу IP54;
• моноблочный компактный дизайн облегчает монтаж и сервис;
• широкие коммуникационные возможности для СУ ТП и удаленного мониторинга;
• комплектность с головкой сгорания и необходимыми элементами автоматики обеспечивает быстрый запуск.

Примеры реального использования

• Промышленные котельные на объекте пищевого производства: стабильное поддержание температуры теплоносителя при резком сезонном спросе.
• Тепловые блоки жилых комплексов и комлексного отопления: интеграция в систему удаленного мониторинга для оптимизации расходов.
• Предприятия с требованием к низким выбросам (лаборатории, фармацевтика): использование в сочетании с модулем кислородного регулирования для достижения нормативов.

Обслуживание и эксплуатация

Рекомендуется регулярный плановый сервис: проверка герметичности газовой арматуры, чистка смесительного узла и пламенной трубы, проверка работы вентилятора и блока управления. Благодаря заводским настройкам ввод в эксплуатацию занимает минимальное время — требуется только адаптация точек мощности под конкретную котельную. Для корректной работы необходимо дополнительно установить газовый фильтр и регулятор давления газа (приобретаются отдельно), соблюдать требования к помещению (без выпадения конденсата).

Совместимость: для каких котлов подходит

• водогрейные котлы, отвечающие стандартам EN303;
• паровые котлы промышленного назначения;
• отопительные агрегаты и генераторы теплого воздуха, совместимые с DN 65 и уровнем мощности 900–9100 кВт.

FAQ (часто задаваемые вопросы)

Можно ли эксплуатировать на открытом воздухе?

Нет. Горелка предназначена для закрытых помещений без образования конденсата.

Какие дополнительные модули требуются для экономии топлива?

Рекомендуется установка модуля частотного регулирования и модуля кислородного регулирования для точной оптимизации горения.

Какая защита от пыли и влаги?

Класс пылевлагозащиты IP54; при эксплуатации в агрессивных условиях требуются дополнительные меры защиты.

Какие требования к газовой арматуре?

В комплекте поставляется двойной газовый клапан класса «А» и реле давления; фильтр и регулятор давления приобретаются отдельно.

Для подбора, комплектации и поставки оборудования рекомендуем обращаться в компанию Промэлектроника — мы поможем выбрать оптимальную конфигурацию и обеспечим сервисное сопровождение. Контакт: sales@prom-elec.com.
