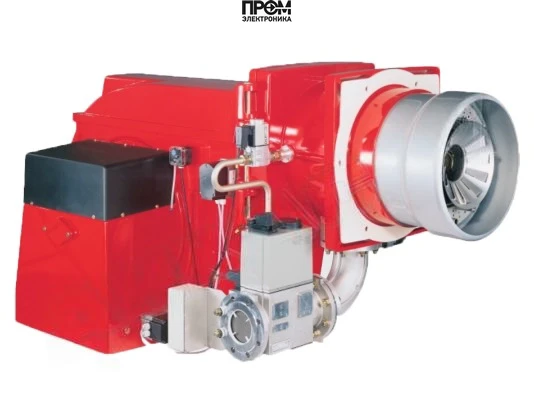

Газовая горелка Weishaupt G 70/1‑B, DN100 исп. 3LN — техническое описание

Газовая горелка Weishaupt G 70/1‑B (DN100, исполнение 3LN, арт. 21770464) — промышленное теплотехническое оборудование немецкого производства, предназначенное для высокомощных котлов и теплогенераторов. Разработана для работы в прогрессивном режиме с плавной модуляцией нагрузки и обеспечивает стабильное низкоэмиссионное горение при широком диапазоне мощности.

Ключевые технические характеристики

• Вид топлива: газовая (природный газ E/LL, сжиженный газ B/R)
• Диапазон мощности: 750–7000 кВт
• Исполнение горелки: прогрессивная
• Номинальный диаметр: DN 100
• Длина пламенной трубы: 480 мм (тип — стандартная)
• Электропитание: 380 В
• Электродвигатель: 16 500 Вт
• Противодавление: от −2 до 22 мбар
• Класс пылевлагозащиты: IP54
• Вес / габариты: 436 кг; 200.5 × 112.5 × 107.5 см
• Комплектация: с головой сгорания; в комплект входит реле давления
• Экологичность: низкая эмиссия NOx, соответствует классу 3 по EN 676
• Страна бренда: Германия

Конструкция и состав горелки

• Моноблочная основа корпуса с внутренней шумоизоляцией и полимерным кожухом.
• Компоненты смесительной камеры и пламенной трубы (480 мм, DN100) стандартного исполнения.
• Система наддува: встроенный вентилятор и электродвигатель 16,5 кВт.
• Газовая арматура: двойной газовый клапан класса «A», газовый фильтр и регуляторы (при необходимости — опции).
• Блок управления W‑FM100 (цифровой менеджер горения) с встроенной русскоязычной индикацией и возможностью расширения модулями O2 и частотного регулирования.
• Защита электриических узлов по классу IP54; элементы автоматики и датчики, включая реле давления, входят в базовую поставку.

Обслуживание и эксплуатация

• Условия установки: сухие, чистые помещения без конденсации; диапазон рабочих температур −15…+40 °C. Уличная эксплуатация не предусмотрена.
• Пуско‑наладочные работы выполняются сертифицированным персоналом; горелка поставляется предварительно настроенной и испытанной на заводе.
• Плановое обслуживание: проверка герметичности клапанов, очистка газового фильтра, контроль состояния электрических соединений, инспекция электрода розжига и датчика пламени — интервал в зависимости от режима эксплуатации (рекомендуется не реже 1 раза в 6 месяцев при интенсивной работе).
• Диагностика и настройка через блок W‑FM100; возможна интеграция в SCADA через E‑Gate / Profibus после установки соответствующих интерфейсов.

Преимущества и эксплуатационные выгоды

• Широкий диапазон регулирования мощности (750–7000 кВт) позволяет оптимизировать расход топлива под реальные тепловые нагрузки.
• Низкие выбросы NOx благодаря специальной смесительной конструкции и контролю горения.
• Стабильная работа при высоком и низком противодавлении камеры сгорания (−2…22 мбар).
• Высокая степень автоматизации: цифровой менеджер W‑FM100, возможности O2‑ и частотного регулирования.
• Компактная моноблочная конструкция и усиленная защита электрических компонентов (IP54) упрощают монтаж и продлевают ресурс.

Примеры реального использования

• Теплогенераторы и водогрейные котлы промышленных цехов: гибкая модуляция позволяет сократить цикл аварийных пусков и снизить расход газа в непиковые периоды.
• Паровые установки на автозаводах и пищевых предприятиях: стабильное устойчивое пламя обеспечивает равномерное теплообменное наполнение котлов.
• Теплоцентрали и котельные объектов коммерческой недвижимости: интеграция в систему автоматизации и удалённый мониторинг через модем облегчают эксплуатацию и отчётность.

Для каких котлов подходит

Рекомендуется для генераторов тёплого воздуха, паровых, отопительных и водогрейных котлов, соответствующих стандартам EN303 и EN676. Благодаря рабочему диапазону противодавлений и высокой мощности совместима с современными бытовыми и промышленными котлоагрегатами, имеющими фланцевое присоединение DN100.

Часто задаваемые вопросы (FAQ)

• Можно ли эксплуатировать на улице? Нет — установка в сухом помещении без конденсации; температура эксплуатации −15…+40 °C.
• Входит ли в комплект головка сгорания? Да, комплектация указана как «с головой сгорания», в поставку также входит реле давления.
• Требуется ли дополнительное оборудование для интеграции в АСУ? Для расширения функционала доступны модули O2 и частотного регулирования; шлюз E‑Gate для связи eBus ↔ Profibus — по заказу.
• Какие требования к электросети? 380 В, однофазная/трёхфазная — согласно электрической схемы конкретной сборки; точную схему уточняйте у поставщика.

Покупать промышленное оборудование рекомендуется у проверенных поставщиков: компания Промэлектроника обеспечивает поставку оригинальной горелки Weishaupt, послепродажную поддержку и сервис. Для коммерческих предложений и технических консультаций обращайтесь на sales@prom-elec.com.

Примечание: Перед установкой и вводом в эксплуатацию необходимы проектные расчёты, проверка соответствия параметров топлива и давления, а также монтаж и наладка квалифицированной сервисной организацией.
