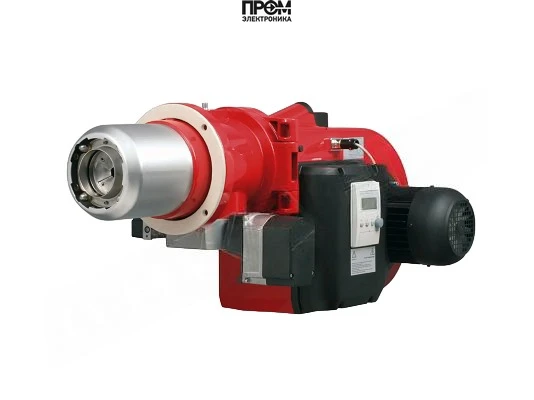

Газовая горелка Weishaupt G 7/1‑D, 1, исп. ZD — техническое описание

Техническое описание газовой горелки Weishaupt G 7/1‑D (арт. 15171491).

Краткий обзор

• Назначение: стабильное высокоэффективное сжигание природного и сжиженного газа в котлах и теплогенераторах.
• Диапазон мощности: от 300 до 1750 кВт.
• Тип исполнения: прогрессивная (плавно‑двухступенчатая регулировка).
• Основные преимущества: низкие выбросы NOx, высокая надёжность при противодавлении, автоматизация управления.

Технические характеристики

• Бренд / страна производства: Weishaupt, Германия.
• Артикул: 15171491.
• Вид топлива: газовая (природный газ типов E, LL; сжиженный газ F).
• Мощность горелки: 300–1750 кВт.
• Исполнение: прогрессивная (плавно‑двухступенчатое регулирование с сервоприводом).
• Тип пламенной трубы: стандартная; длина пламенной трубы — 230 мм.
• Электропитание: 220 В / 380 В (упомянутое в заводской документации питание сети переменного тока 230 В допускается в зависимости от исполнения).
• Комплектация: с головой сгорания (пламенная голова, уплотнения, крепёж).
• Электродвигатель: 3000 Вт, класс изоляции F, защита IP54.
• Противодавление: обеспечивает работу при противодавлении от ‑2 до 12.5 мбар.
• Вес / габариты: 77 кг; 96.5 × 84.8 × 56 см.
• Тип соединения: Rp 1".

Конструкция и состав горелки

Конструкция моноблочная; электродвигатель расположен под углом 90° к потоку воздуха, на валу установлен вентилятор. Комплект поставки и состав узлов обеспечивают простоту монтажа, настройки и обслуживания:

• корпус из лёгкого прочного сплава;
• электродвигатель 3000 Вт (F, IP54);
• воздухозаборник, воздушная заслонка и реле давления воздуха;
• электрический вентилятор с оцинкованным колесом;
• устройство зажигания W‑ZG02/2, электрод и кабель розжига;
• менеджер горения LFL 1.322 с датчиком ионизации (контроль пламени);
• сервоприводы для синхронного регулирования подачи газа и воздуха;
• газовый дроссель и запорная арматура с двумя электромагнитными клапанами класса А;
• откидной фланец с концевым выключателем и уплотнениями;
• пламенная голова с лёгким доступом для осмотра и технического обслуживания.

Принцип работы и регулирование

• Горение осуществляется при высоконапорной вентиляции, что обеспечивает устойчивость пламени при высоком противодавлении и низкий уровень NOx.
• Регулирование — плавно‑двухступенчатое: сервопривод обеспечивает время выбега ~8 с, синхронность действий предотвращает гидравлические и газовые скачки.
• Система управления (менеджер горения) контролирует подачу газа, устройство зажигания и датчик ионизации; при отсутствии пламени срабатывает блокировка подачи газа.
• Режим предварительной продувки камеры сгорания и защитное отключение при малой нагрузке повышают безопасность запуска и остановки.

Области применения — примеры реальных сценариев

1. Промышленные паровые котлы на заводах пищевой и химической промышленности: использование диапазона 300–1750 кВт для вариативной нагрузки в сменном режиме.
2. Теплогенераторы и котлы центрального отопления в ТЭЦ и крупных котельных: преодоление высокого противодавления в топке при подключении больших пучковых поверхностей нагрева.
3. Технологические установки в деревообработке и текстильной промышленности, где требуется стабильный режим горения и автоматизация контроля.

Преимущества

• высокая эффективность сжигания при минимальных выбросах;
• надёжная работа при противодавлении до 12.5 мбар;
• полная автоматизация и встроенные средства безопасности;
• удобство обслуживания (откидной фланец, доступ к пламенной голове);
• широкий диапазон мощности 300–1750 кВт — подходит для современных мощных котлов.

Обслуживание и эксплуатация

• Ежемесячный визуальный осмотр: состояние фланцев, уплотнений и пламенной головы.
• Раз в 3–6 месяцев: контроль уплотнений, проверка электромагнитных клапанов и тестирование менеджера горения.
• Раз в 12 месяцев: очистка вентилятора, проверка и при необходимости замена электродвигателя, калибровка датчиков и сервоприводов.
• Рекомендации по эксплуатации: монтаж в помещениях с температурой от ‑15° до +40°С и влажностью до 80%; при переходе между типами газа — перенастройка регуляторов и проверка рабочих параметров.

Совместимость с котлами

Горелка подходит для водогрейных и паровых котлов, теплогенераторов, общеотраслевых промышленных котлов с допустимым противодавлением в топке до 12.5 мбар. Рекомендуется согласовать конструкцию фланца Rp 1" и габариты (96.5×84.8×56 см) с конфигурацией топки.

Безопасность и стандарты

Соответствует нормам EN 676 и директиве по газовому оборудованию 90/396/EWG. Встроенные двойные электромагнитные клапаны и блок контроля герметичности обеспечивают предохранительную и запорную функции, минимизируют риск утечек.

FAQ — частые вопросы

На какие виды газа рассчитана горелка?

Природный газ типов E и LL, а также сжиженный газ F — при корректной перенастройке и регулировке.

Подходит ли горелка для котлов с высоким противодавлением?

Да, конструкция и высокая наддувная вентиляция обеспечивают работу при противодавлении от ‑2 до 12.5 мбар.

Как часто требуется техническое обслуживание?

Визуальный контроль ежемесячно, базовое ТО каждые 3–6 месяцев, полная проверка — ежегодно.

Какие размеры фланца и соединения?

Тип соединения Rp 1", габариты 96.5×84.8×56 см; вес — 77 кг.

Для покупки, технического сопровождения и подбора комплектации обращайтесь к поставщику оборудования — компании Промэлектроника (sales@prom-elec.com). Специалисты компании помогут с подбором по мощности, организацией монтажа и сервисного сопровождения.
