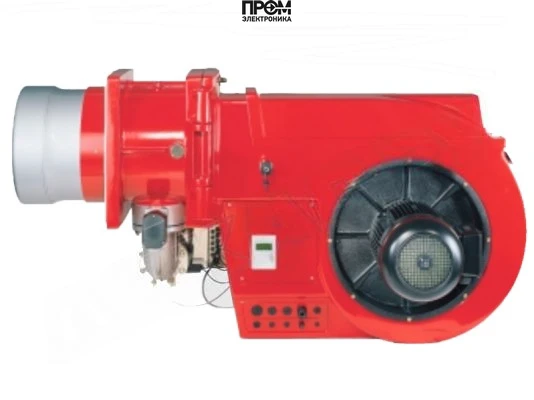

Газовая горелка Weishaupt G 60/2-A, DN65, исп. 3LN

Техническое описание газовой горелки Weishaupt G 60/2-A, DN65, исп. 3LN (арт. 21760544)

Газовая горелка Weishaupt G 60/2-A предназначена для промышленного сжигания газа в котельных средней и высокой мощности. Конструкция ориентирована на минимизацию выбросов NOx (LowNOx), надежность работы при противодавлении и интеграцию в автоматизированные системы управления. Производитель: Weishaupt (Германия). Номинальный диаметр: DN 65.

Ключевые технические параметры

• Вид топлива: газовая (природный E/LL, сжиженный газ B/P)
• Мощность горелки: от 650 до 5500 кВт
• Исполнение: прогрессивная (плавно-двухступенчатое регулирование)
• Тип пламенной трубы: стандартная, длина 480 мм
• Электропитание: 380 В
• Электродвигатель: 15000 Вт
• Противодавление: от -2 до 16 мбар
• Класс пылевлагозащиты: IP54
• Комплектация: стандартная голова сгорания
• Вес / Габариты: 331 кг, 183.5x98x93 см

Конструкция и состав горелки

Конструкция собрана в едином блоке с интегрированным вентилятором и изолированным кожухом для снижения шума. В составе горелки присутствуют следующие узлы:

1. корпус с внутренней звукоизоляцией и монтажными фланцами;
2. интегрированный вентилятор и система наддува (электродвигатель 15000 Вт);
3. смесительный узел LowNOx с перераспределением воздуха для снижения эмиссии;
4. стандартная пламенная труба длиной 480 мм (DN65);
5. двойной газовый клапан класса «А» и реле давления герметичности;
6. панель автоматики (менеджер горения W-FM100) с интерфейсами для интеграции;
7. электрические компоненты, защищённые по стандарту IP54.

Обслуживание и эксплуатация

• Горелка спроектирована для установки в закрытых помещениях при температуре воздуха -15…+40 °C; атмосферная защита для наружной установки не предусмотрена.
• Для ввода в эксплуатацию требуется настройка менеджера горения и проверка герметичности газовой арматуры; заводская предпродажная настройка уменьшает время пусконаладочных работ.
• Регламентное обслуживание включает проверку газовых клапанов, состояние смесительного узла, балансировку вентилятора и контроль сигналов пламени; рекомендуемая периодичность — не реже одного раза в год для промышленных нагрузок или по рекомендациям производителя.
• Для снижения энергопотребления и износа рекомендуется установка частотного преобразователя и модуля кислородного регулирования (опции), что оптимизирует работу вентилятора и горения.

Преимущества

• низкая эмиссия NOx благодаря новому смесительному узлу;
• широкий диапазон регулирования мощности 650–5500 кВт и стабильная работа при противодавлении -2…16 мбар;
• интегрированный вентилятор и компактная конструкция упрощают монтаж и сервис;
• повышенная защита электрических компонентов (IP54) — устойчивость в агрессивных производственных условиях;
• возможность интеграции в систему автоматизации котельной через eBus/Profibus и удалённый мониторинг.

Примеры реального применения

• Промышленные котельные и теплогенераторы на предприятиях пищевой и химической промышленности — стабильная подача технологического пара при изменяющихся нагрузках.
• Коммерческие и муниципальные котельные для отопления и горячего водоснабжения зданий — использование прогрессивного режима для оптимизации расхода газа.
• Энергоцентры на объектах с требованием к низким выбросам — применение LowNOx конфигурации для соответствия экологическим нормам EN 676 и EN 303.

Для каких котлов подходит

Горелка совместима с промышленными котлами и теплогенераторами, соответствующими стандартам EN303 и EN676, а также с котлами со значительным аэродинамическим сопротивлением топки. Рекомендуется использовать в котлах средней и высокой мощности, где требуется диапазон 650–5500 кВт и возможность работы при противодавлении.

FAQ — Часто задаваемые вопросы

• Нужна ли дополнительная газовая арматура? Да — газовый фильтр, регулятор давления и реле максимального давления приобретаются отдельно и подбираются под конкретную систему.
• Можно ли эксплуатировать на улице? Нет — монтаж только в закрытых помещениях без конденсата и повышенной влажности.
• Каковы требования к электропитанию? Трёхфазное питание 380 В; электродвигатель 15000 Вт.
• Какая защита у элементов автоматики? Электрическая защита по классу IP54; возможна дополнительная защита при специфических условиях эксплуатации.
• Как интегрировать горелку в систему управления здания? Через встроенный интерфейс eBus и шлюз Weishaupt E‑Gate (возможен Profibus DP), опционально — модем для удалённого мониторинга.

Покупать оборудованием и получать квалифицированную поставку, настройку и сервис следует у официального партнёра — компании Промэлектроника. Для коммерческих предложений и технических консультаций пишите: sales@prom-elec.com.

Гарантированное качество производства Weishaupt (Германия), широкие возможности модернизации и соответствие нормативам делают горелку G 60/2-A оптимальным решением для промышленных котельных с высокими требованиями по надёжности и экологии.
