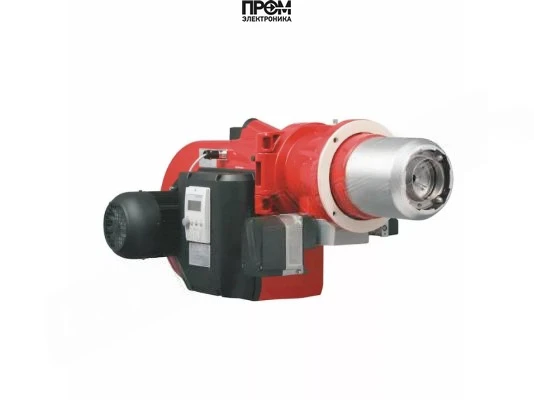

Газовая горелка Weishaupt G 50/1-B, DN50, исп. 3LN

Газовая горелка Weishaupt G 50/1-B, DN50, исп. 3LN — техническое описание

Газовая горелка Weishaupt G 50/1-B (арт. 21750434) представляет собой промышленное решение для энергетических установок и теплообменного оборудования. Модель выполнена в исполнении 3LN с прогрессивной системой подачи топлива и электронным управлением модуляцией мощности. Конструкция обеспечивает стабильное, экономичное и экологичное сжигание природного газа типов E и LL с низким уровнем NOx (LowNOx, класс 3 по EN 676).

Ключевые характеристики

• Вид топлива: газовая;
• Мощность горелки: диапазон 450–3500 кВт (номинально 550–4000 кВт в зависимости от регулировки);
• Исполнение горелки: прогрессивная (исп. 3LN);
• Номинальный диаметр: DN 50;
• Тип пламенной трубы: стандартная, длина 380 мм;
• Электропитание: 380 В (в описании также встречается 400 В в зависимости от исполняемой комплектации);
• Электродвигатель: 11 000 Вт (9–11 кВт в зависимости от версии);
• Класс пылевлагозащиты: IP54;
• Противодавление: от −2 до 20 мбар;
• Габариты (Ш×В×Г): 157.7 × 82 × 73 см; масса: 235 кг;
• Комплектация: головка сгорания, фланец, уплотнение, крепеж (базовая комплектация).

Конструкция и состав горелки

• Моноблочная рама с интегрированным вентилятором и воздухозаборником, обеспечивающая высокий наддув при компактных габаритах;
• Головка сгорания LowNOx с пламенной трубой длиной 380 мм (стандартного типа) для равномерного распределения смеси газа и воздуха;
• Электродвигатель 11 кВт, обеспечивающий необходимый расход воздуха и стабильность давления;
• Двойной электромагнитный клапан класса A для надежного управления потоком газа;
• Электронный блок — цифровой менеджер горения (топочный автомат) для модулирования мощности, самодиагностики и управления исполнительными механизмами;
• Элементы крепления и фланцевое соединение DN50, уплотнения, выдвижной/откидывающийся корпус для удобного доступа к обслуживаемым узлам.

Эксплуатация и обслуживание

Система управления обеспечивает электронную модуляцию мощности, автоматическую синхронизацию воздушной заслонки и газового дросселя, самодиагностику и блокировку при авариях. Это упрощает эксплуатацию и снижает время простоя. Откидывающийся корпус и свободный доступ к головке сгорания и клапанам сокращают время профилактического обслуживания и позволяют быстро выполнить регулировку или замену уплотнений и фильтров.

• Регламентные операции: проверка герметичности э/м клапанов, очистка воздухозаборника от пыли, контроль уплотнений фланца, проверка состояния электродвигателя и подшипников;
• Рекомендуемый интервал обслуживания: в соответствии с эксплуатационной документацией Weishaupt и в зависимости от условий эксплуатации (пыльность воздуха, агрессивность среды);
• Условия эксплуатации: внутри помещений, температура окружающей среды −15…+40 °C, воздух без агрессивных и абразивных примесей;
• Режимы управления: дистанционное подключение через CAN-шину (eBus), опциональная установка модема для удалённого мониторинга и сервисных уведомлений.

Преимущества применения

• Экономия топлива за счёт электронной модуляции и оптимизации соотношения воздух/газ;
• Низкий уровень выбросов NOx (класс 3 по EN 676) — соответствует современным экологическим требованиям;
• Высокая надёжность при работе с высокими противодавлениями камеры сгорания (до 20 мбар);
• Универсальность установки: совместимость с различными типами камер сгорания и котлов;
• Простота интеграции в автоматизированные системы за счёт системной шины и eBus-интерфейса;
• Доступный сервисный доступ и минимальное время на техническое обслуживание благодаря откидывающемуся корпусу.

Примеры реального использования

• Паровые котельные на промышленных предприятиях: обеспечивают стабильную подачу пара при переменных нагрузках, за счёт модуляции мощности сокращают расход топлива при частичных нагрузках;
• Водогрейные котлы и ТЭЦ: используются для отопления и технологического горячего водоснабжения на заводах и в складских комплексах;
• Теплогенераторы и технологическое оборудование: подходят для процессов с высоким сопротивлением камеры сгорания, где требуется повышенное давление наддува;
• Интеграция в автоматизированные системы управления зданиями и производствами через CAN/eBus для мониторинга и удалённого управления.

Для каких котлов подходит

• Паровые и водогрейные котлы промышленной мощности;
• Современные мощные теплообменные установки с высокими сопротивлениями на входе;
• Теплогенераторы и технологические котлы, требующие низких выбросов NOx и точного регулирования мощности;
• Котлы с фланцевым присоединением DN50 и возможностью монтажа моноблочного исполнения горелки.

FAQ

• Какая необходима сеть питания? Рекомендуемое электропитание — 380–400 В в зависимости от заводской комплектации и региона.
• Можно ли использовать горелку на биогазе или низкокалорийном газе? Модель спроектирована для природного газа типов E и LL; при использовании нетипичных газов требуется согласование с производителем и перенастройка оборудования.
• Какие требования к обслуживанию? Регулярная проверка герметичности клапанов, очистка воздухозаборника и осмотр уплотнений; периодичность — по регламенту производителя и в зависимости от условий эксплуатации.
• Как организовать удалённый мониторинг? Горелка поддерживает коммуникацию через CAN/eBus, возможно подключение модема для удалённого доступа и интеграции в SCADA.
• Можно ли применять на открытых наружных установках? Горелка рассчитана на эксплуатацию внутри помещений; при наружной установке требуется защитное утепление и защита от влаги/пыльных сред.

Купить газовую горелку Weishaupt G 50/1-B, DN50, исп. 3LN и получить техническую консультацию по подбору, монтажу и пуско-наладке оборудования можно у компании Промэлектроника — напишите на sales@prom-elec.com. Специалисты помогут подобрать конфигурацию с учётом противодавления, требуемой мощности и типа котла.

Описание составлено на основе технических характеристик и практического опыта эксплуатации горелочных установок Weishaupt. Перед монтажом и эксплуатацией строго соблюдайте монтажную инструкцию и требования безопасности производителя.
