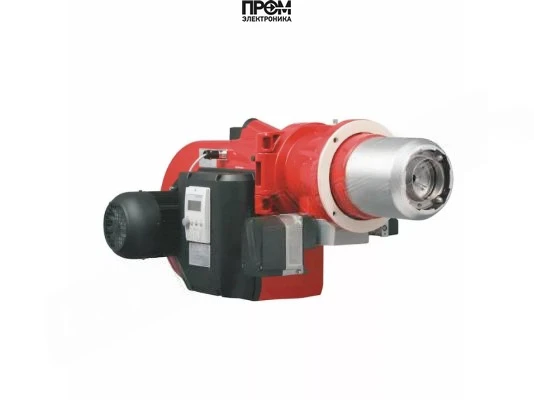

Газовая горелка Weishaupt G 50/1-B, DN150, исп. 3LN — техническое описание

Предлагаем техническое описание горелки Weishaupt G 50/1-B (арт. 21750484). Описание составлено с учётом требований к структуре и читаемости, оптимизировано под современные алгоритмы поиска Яндекса 2026 года: семантическая связность, логическая разбивка на разделы и структурированные списки, чёткие технические данные.

Краткие технические данные

• Бренд: Weishaupt (Германия)
• Модель: G 50/1-B, DN150, исполнение 3LN
• Артикул: 21750484
• Вид топлива: газовая
• Мощность: от 450 до 3500 кВт
• Номинальный диаметр: DN 150
• Тип пламенной трубы: стандартная, длина пламенной трубы 380 мм
• Электропитание: 380 В, электродвигатель 11 000 Вт
• Противодавление топки: от -2 до 20 мбар
• Класс пылевлагозащиты: IP54
• Вес: 235 кг; габариты: 157.7×82×73 см
• Комплектация: поставляется с головой сгорания; клапанный модуль – двойной газовый клапан класса «А»

Конструкция горелки — что входит в состав

• Моноблочный корпус с интегрированным вентилятором — обеспечивает стабильный наддув и преодоление аэродинамического сопротивления камеры сгорания.
• Головка сгорания (стандартная, длина 480 мм в базовой комплектации) и сменная пламенная труба DN150 длиной 380 мм.
• Смесительное устройство LowNOx — новое распределение воздуха для снижения выбросов NOx.
• Двойной газовый клапан класса «А» и реле давления для контроля герметичности запорной арматуры.
• Электронный менеджер горения W‑FM100 с текстовой индикацией на русском языке, интерфейсами для удалённого мониторинга и шлюзом E‑Gate для Profibus/Modbus.
• Электропитание, система защиты по IP54, внутренняя звукоизоляция корпуса.

Примеры реального применения

• Промышленные котельные для выработки технологического пара в пищевом и химическом производствах — обеспечение равномерного теплопотребления при изменяющихся нагрузках.
• Теплогенераторы для крупных тепловых пунктов и общественных зданий — стабильная регулировка мощности 450–3500 кВт позволяет работать в широком диапазоне температурных нагрузок.
• Реконструкция котлов на ТЭЦ и заводских котельных — замена устаревших горелок для снижения выбросов и повышения КПД.

Обслуживание и эксплуатация

• Монтаж и ввод в эксплуатацию: монтажная рама и компактная моноблочная конструкция упрощают установку и выравнивание на фланце котла.
• Пусковое и эксплуатационное обслуживание: настройка рабочих параметров производится через менеджер W‑FM100; базовые заводские настройки и функциональные тесты поставляются в комплекте.
• Профилактика: регулярная проверка фильтров газа, состояние газового клапана и реле давления, контроль целостности пазы пламенной трубы и герметичности фланцев каждые 6–12 месяцев в зависимости от эксплуатации.
• Ремонт и замена деталей: модульность головки сгорания и смесительного узла позволяет быстро заменить изнашиваемые элементы без демонтажа всего агрегата.

Преимущества

• Низкие выбросы NOx благодаря новой системе смешения воздуха (LowNOx).
• Широкий диапазон регулирования мощности и плавное двухступенчатое управление — стабильная работа при переменной нагрузке.
• Интегрированный вентилятор и моноблочная компоновка уменьшают габариты и упрощают монтаж.
• Защита IP54 и внутренняя звукоизоляция корпуса повышают надёжность и комфорт эксплуатации.
• Совместимость с системами автоматизации на базе Profibus/Modbus через шлюз Weishaupt E‑Gate.

Совместимость — для каких котлов подходит

Горелка Weishaupt G 50/1-B подходит для промышленных котлов и теплогенераторов, соответствующих стандартам EN303 и EN676. Рекомендуется для котлов средней и большой мощности с фланцем DN150 и аэродинамическим сопротивлением топки в диапазоне -2…20 мбар.

FAQ — часто задаваемые вопросы

Какой минимальный и максимальный тепловой выход?

Минимум 450 кВт, максимум 3500 кВт. Параметры задаются менеджером горения.

Подходит ли для сжиженного газа?

Да, рабочие среды: природный газ E/LL и сжиженный газ В/Р при соответствующей переналадке и настройке.

Какие требования к помещению установки?

Только закрытые помещения без конденсата и крупных пылевых взвесей, температура эксплуатации -15…+40 °C.

Нужны ли дополнительные устройства при заказе?

В базовой комплектации поставляется голова сгорания и двухклапанная арматура; дополнительные элементы (фильтр, регулятор давления, реле макс. давления) приобретаются отдельно.

Заключение и покупка

Weishaupt G 50/1‑B — промышленная газовая горелка с акцентом на экологичность, надёжность и интеграцию в автоматизированные системы. Для проектных расчётов, подбора опций и оперативной поставки обращайтесь в компанию Промэлектроника (sales@prom-elec.com). Наши инженеры помогут выбрать конфигурацию под конкретный котёл и условия эксплуатации.
