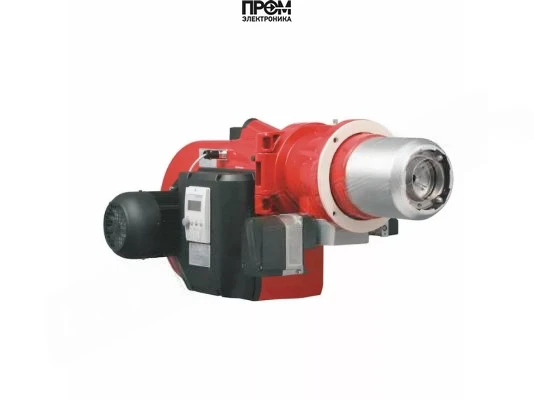

Газовая горелка Weishaupt G 50/1‑B, DN125, исп. 3LN — техническое описание

Предлагаем детализированное техническое описание газовой горелки Weishaupt G 50/1‑B (арт. 21750474). Описание сформировано с учётом всех характеристик изделия и требований SEO Яндекса 2026 года: структурированность, семантическая насыщенность, удобство чтения и релевантность запросам по промышленным горелкам LowNOx.

Ключевые технические параметры

• Вид топлива: газовая (для природного газа E и LL)
• Мощность горелки: от 450 до 3500 кВт (рабочий диапазон 550–4000 кВт по регулировке)
• Исполнение: прогрессивная (LowNOx, исп. 3LN)
• Номинальный диаметр: DN125
• Тип пламенной трубы: стандартная, длина 380 мм
• Электропитание: 380 В, электродвигатель 11000 Вт (11 кВт)
• Класс пылевлагозащиты: IP54
• Противодавление: от −2 до 20 мбар
• Комплектация: с головой сгорания
• Вес / габариты: 235 кг, 157.7×82×73 см
• Страна бренда: Германия (Weishaupt)

Конструкция — что входит в состав горелки

• модуль огневой головы (голова сгорания) со стандартной пламенной трубой 380 мм;
• смесительная камера с комбинированной подачей первичного и вторичного воздуха;
• высокопроизводительный центробежный вентилятор с шумоизолирующим воздухозаборником;
• электродвигатель 11 кВт с защитой IP54;
• двойной электромагнитный клапан DMV класса A для ступенчатой и модулирующей подачи газа;
• цифровой блок управления с eBus‑интерфейсом и возможностью интеграции в ProGraf NT;
• датчики контроля пламени, давления и герметичности газовых клапанов;
• откидной корпус (влево/вправо) для быстрого доступа к рабочему узлу.

Преимущества и эксплуатационные характеристики

• низкие выбросы NOx — соответствие классу 3 (EN 676), оптимизация для экологичных решений;
• электронная модуляция мощности и связанное регулирование воздуха/газа — точная поддержка тепловой нагрузки;
• цифровое управление с сохранением настроек и возможностью восстановления параметров после технического обслуживания;
• широкий диапазон мощности — подходит для средних и крупных промышленных котлов;
• удобство сервисного доступа благодаря откидному корпусу и модульной конструкции;
• высокая надёжность компонентов немецкого производства (Weishaupt).

Примеры реального применения

• паровые котлы и парогенераторы в пищевой и химической промышленности — плавная модуляция мощности при сезонных и технологических колебаниях нагрузки;
• водогрейные котлы в системах централизованного теплоснабжения и на ТЭЦ — обеспечение стабильной температуры теплоносителя;
• воздухонагреватели и сушильные установки на производственных линиях — точное управление подачей тепла и минимизация перегрева продукции;
• технологические печи и термотехнические секции — применение при требовании низких эмиссий и высокой стабильности пламени.

Совместимость — для каких котлов подходит

• паровые котлы среднего и высокого давления с фланцевым подсоединением DN125;
• водогрейные и промышленные котлы с рабочей мощностью в пределах 450–3500 кВт;
• воздухонагреватели и термические агрегаты с возможностью подключения систем управления по eBus/CAN;
• подходит для котлов с допустимым противодавлением от −2 до 20 мбар.

Обслуживание и эксплуатация

• регламентные проверки: визуальный осмотр и чистка огневой головы раз в 3–6 месяцев при интенсивной эксплуатации;
• проверка и тест герметичности газовых клапанов после монтажа и при каждом сервисном обслуживании;
• замена фильтров и обслуживание вентилятора — смазка подшипников и проверка баланса раз в год;
• обновление ПО менеджера горения ProGraf NT и проверка параметров модуляции при смене типа топлива или режимов;
• при возникновении неисправностей — диагностика электронного блока и сенсоров с использованием штатных кодов ошибок.

FAQ — часто задаваемые вопросы

• Можно ли использовать горелку на сетевом напряжении 400 В? Рекомендуемое питание — 380 В (см. паспорт). Питание должно соответствовать электрическим характеристикам электродвигателя и панели управления.
• Подходит ли для топлива с повышенной влажностью? Горелка рассчитана на природный газ E/LL; при отклонениях требуется согласование с техподдержкой.
• Какие требования к помещению установки? Только закрытые помещения без агрессивных веществ и избытка пыли; обеспечение приточно-вытяжной вентиляции и безопасного доступа для обслуживания.
• Нужна ли специальная автоматика? Горелка оснащена цифровым менеджером и eBus; интеграция в систему управления котельной возможна через ProGraf NT или сторонние контроллеры с соответствующими интерфейсами.

Приобретение, подбор комплектации и профессиональная пуско‑наладка оборудования — у компании Промэлектроника: кратко и удобно по почте sales@prom-elec.com. Наши инженеры помогут подобрать оптимальную поставку горелочного оборудования Weishaupt и организовать сервисное сопровождение.

Описание подготовлено на основе технических характеристик изделия (DN125, длина пламенной трубы 380 мм, электродвигатель 11 kW, IP54, вес 235 кг) и типовых требований к эксплуатации для промышленных горелок LowNOx.
