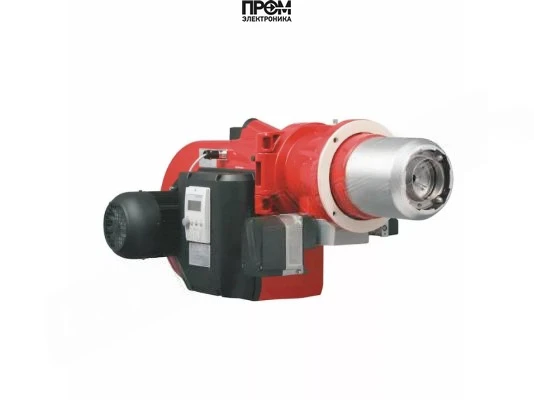

Газовая горелка Weishaupt G 50/1-B, DN100, исп. 3LN

Газовая горелка Weishaupt G 50/1‑B, DN100, исп. 3LN (арт. 21750464) — промышленный модуль для эффективного и экологичного сжигания природного газа. Модель разработана в Германии и соответствует жестким требованиям по эмиссии (LowNOx, 3 класс по EN 676). Горелка обеспечивает электронную модуляцию мощности, стабильность пламени и надежность при длительной эксплуатации.

Ключевые технические характеристики

• Вид топлива: газовая (природный газ E, LL)
• Диапазон мощности: от 450 до 3500 кВт
• Номинальный диаметр соединения: DN 100
• Длина пламенной трубы: 380 мм (тип: стандартная)
• Электропитание: 380 В
• Электродвигатель: 11 000 Вт (≈11 кВт)
• Противодавление: от -2 до 20 мбар
• Класс пыле‑влагозащиты: IP54
• Вес: 235 кг; габариты: 157.7×82×73 см
• Комплектация: голова сгорания; в стандартный набор входят фланец, уплотнение и крепеж

Конструкция и состав горелки

• Моноблочная рама с встроенным воздухозаборником и звукопоглощающими материалами для снижения шума.
• Головка горения LowNOx с разделением на первичный и вторичный потоки для устойчивого пламени.
• Система смешивания с комбинированной подачей первичного и вторичного воздуха/топлива.
• Вентилятор высокой производительности и электродвигатель 11 кВт для создания заданного наддува в диапазоне противодавления -2…20 мбар.
• Двойной электромагнитный клапан DMV класса A и газовый дроссель для точного дозирования газа.
• Электронно управляемая воздушная заслонка с полным закрытием при остановке для предотвращения теплопотерь.
• Панель управления / менеджер горения W‑FM100 с eBus/CAN интерфейсом для интеграции в автоматизированные системы.

Преимущества

• Высокая экономичность за счёт электронной модуляции и оптимизации газовоздушной смеси.
• Низкие выбросы NOx (3 класс EN 676) — соответствие современным экологическим нормам.
• Универсальность: подходит для широкого диапазона камер сгорания и типов котлов.
• Простота обслуживания: откидной корпус для доступа к головке горения и агрегатам.
• Интеграция в системы управления: eBus/CAN, цифровое программирование параметров.
• Защита и безопасность: автоматическая проверка герметичности клапанов, блокировки при аварийных ситуациях.

Области применения и совместимость с котлами

• Паровое оборудование промышленного назначения — высокомощные паровые котлы и парогенераторы.
• Водогрейные и теплофикационные котлы средних и больших мощностей.
• Воздухонагреватели и технологические печи, требующие стабильного и чистого горения.
• Подходит для современных водотрубных и жаротрубных котлов с высокими сопротивлениями камеры сгорания.

Примеры реального использования

• Энергетический цех заводов: запуск горелки G 50/1‑B на паровом котле 15 т/ч для обеспечения технологического пара при изменяющейся тепловой нагрузке.
• Комбинат пищевой промышленности: водогрейный котёл с модуляцией мощности для поддержания стабильной температуры пастеризации.
• Цех по термообработке: воздухонагреватель с низкоэмиссионной головой горения для уменьшения выбросов в закрытом производственном цехе.

Эксплуатация и техническое обслуживание

• Размещать только в закрытых, вентилируемых помещениях без агрессивной пыли и химических паров.
• Регулярные проверки: герметичность газовой арматуры, состояние фильтров воздухозабора, баланс подачи газа/воздуха.
• Рекомендуемый интервал сервисного осмотра — не реже 1 раза в год при непрерывной эксплуатации; при переменных режимах — каждые 6 месяцев.
• Обслуживание головки горения: проверка состояния насадков, очистка от отложений, замена уплотнений и фильтров.
• Электронный контроль: обновление ПО менеджера W‑FM100 и проверка связей по eBus/CAN.

FAQ

• Какие газы можно использовать? — Природный газ типов E и LL; возможна адаптация под другие смеси при согласовании.
• Подходит ли для котлов с высоким противодавлением? — Да, горелка рассчитана на противодавление от -2 до 20 мбар.
• Какая защита электроники? — Электрические компоненты имеют класс защиты IP54.
• Какие требования к электропитанию? — Сеть 380 В, электродвигатель 11 кВт.
• Что входит в поставку? — Голова сгорания, фланец, уплотнение, крепеж; возможна комплектация блоком контроля герметичности клапанов для мощностей >1200 кВт.

Для оптимального подбора горелки, настройки и поставки оборудования обращайтесь к официальному поставщику — компании Промэлектроника: sales@prom-elec.com. Специалисты помогут подобрать модификацию Weishaupt G 50/1‑B с учётом параметров котла (DN100, габариты 157.7×82×73 см, вес 235 кг) и организуют поставку с необходимыми комплектующими и сервисной поддержкой.
