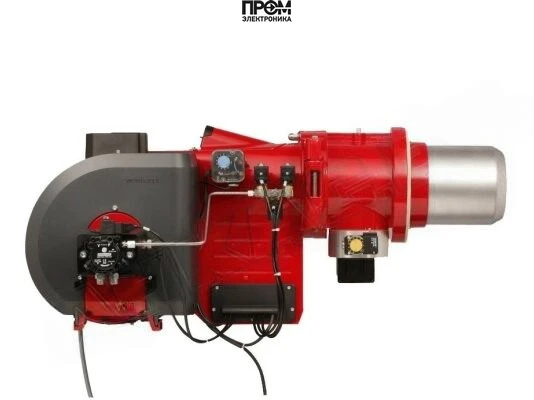

Газовая горелка Weishaupt G 30/2-A, DN50, исп. 3LN

Техническое описание газовой горелки Weishaupt G 30/2‑A, DN50, исп. 3LN (арт. 21730534)

Газовая горелка Weishaupt G 30/2‑A — модульный промышленный агрегат класса LowNOx (исполнение 3LN) для энергоёмких котловых установок. Проектирована для стабильной и экономичной работы в диапазоне мощности 300–2000 кВт при электро-питании 380 В. Изделие сочетает электронное модулирование, связанное управление исполнительными органами и компактную конструкцию с откидным корпусом для быстрого обслуживания. Производитель: Weishaupt, Германия. Артикул: 21730534.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 300 до 2000 кВт
• Исполнение: прогрессивная (LowNOx, эмиссионный класс 3 по EN 676)
• Тип пламенной трубы: стандартная, длина 366 мм
• Номинальный диаметр присоединения: DN 50
• Электропитание: 380 В
• Электродвигатель: 4500 Вт
• Противодавление: от -2 до 12 мбар
• Комплектация: поставляется с головой сгорания, монтажным фланцем, уплотнением и крепежом
• Габариты (Ш×В×Г): 144.3×70.5×57.2 см; Вес: 146 кг
• Страна бренда: Германия

Конструкция и состав горелки

• Корпус с интегрированным воздухозаборником и шумопоглощающим материалом в воздушном канале.
• Узел смешивания с комбинированной подачей первичного и вторичного воздуха и газа: 4 первичных и 6 вторичных газовых трубок.
• Воздушная заслонка и газовый дроссель с сервоуправлением; связанная электронная регулировка подачи.
• Элемент розжига и датчик ионизации пламени с аварийной блокировкой при потере сигнала.
• Вентилятор с оцинкованным колесом и реле давления воздуха.
• Блок автоматики (менеджер горения W‑FM100) с интерфейсом CAN/eBus для интеграции в систему управления котельной.
• Двойной электромагнитный клапан DMV класса A для защитной работы с газом.

Преимущества

• Низкие выбросы NOx благодаря исполнению LowNOx — соответствует современным экологическим нормам.
• Экономия топлива за счёт электронного модулирования мощности и точного регулирования подачи газа/воздуха.
• Универсальность установки — подходит для паровых и водогрейных котлов, воздухонагревателей и технологических печей.
• Высокая надёжность: немецкая сборка, двойная система газовых клапанов и аварийная автоматика.
• Удобство технического обслуживания: откидной корпус и лёгкий доступ к узлам.

Примеры реального использования

• Тепловая станция на пищевом производстве: парогенератор 1200 кВт с Weishaupt G 30/2‑A обеспечивает равномерный пар и минимальные эмиссии, критично для сертификации продукции.
• Коммунальная котельная в многоквартирном комплексе: модулированная работа горелки снижает цикличность включений и расход газа в переменных нагрузках.
• Промышленный сушильный агрегат: стабильное пламя и регулируемый наддув позволяют поддерживать требуемую температуру продукта при экономном расходе топлива.

Обслуживание и эксплуатация

• Установка и пусконаладочные работы — только специализированной бригадой с допуском к газовому оборудованию.
• Регулярная проверка: датчик ионизации, герметичность газовой магистрали, состояние заслонок и вентиляторного колеса — интервал 3–6 мес в зависимости от режима.
• Ежегодная калибровка блока управления W‑FM100 и проверка соединений CAN/eBus при интеграции в АСУТ.
• Рекомендуемая эксплуатационная среда: закрытые вентилируемые помещения, чистый воздух без агрессивных примесей и пыли; температура окружающей среды –15…+40 °C.
• При форс-мажоре: при исчезновении сигнала пламени автоматика перекрывает подачу газа и инициирует аварийный протокол.

Совместимость с котлами

Горелка разработана для интеграции с современными котлами средней и высокой мощности: водогрейными и паровыми котлами промышленных и коммунальных установок. Благодаря широкому диапазону регулирования и возможности преодоления большого сопротивления в топке, модель подходит для котлов с различными конфигурациями топочных камер, включая нагревательные и технологические агрегаты.

FAQ — ответы на популярные вопросы

• Можно ли эксплуатировать на открытом воздухе? — Нет. Применение допускается только в закрытых вентилируемых помещениях.
• Какие газы поддерживаются? — Предназначена для природного газа марок E и LL; возможность адаптации проверяется при проектировании.
• Какие требования к электропитанию? — 380 В, электродвигатель 4500 Вт; необходима надёжная заземляющая система и фильтрация помех для блока автоматики.
• Нужен ли частотный регулятор? — Частотный регулятор может быть установлен для оптимизации работы вентилятора и снижения энергопотребления в частичных нагрузках.
• Каков диапазон противодавления? — От -2 до 12 мбар; при проектировании газовой системы следует учитывать этот параметр.

При выборе и поставке промышленного горелочного оборудования рекомендуем обращаться к официальным поставщикам. Для консультации, подбора комплектации и покупки обращайтесь к компании Промэлектроника — sales@prom-elec.com. Наши специалисты помогут подобрать модификацию, организовать поставку и сопровождение монтажа.
