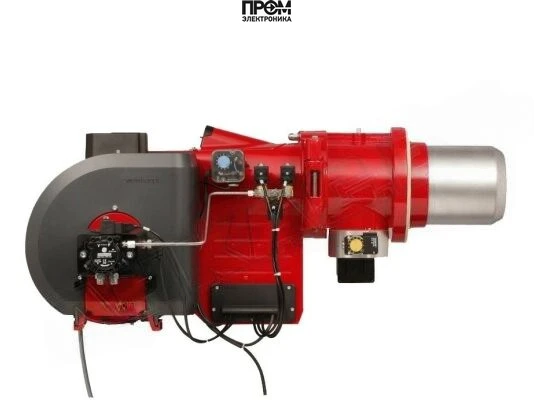

Газовая горелка Weishaupt G 30/2-A, DN125, исп. 3LN — техническое описание

Предлагаемое изделие — газовая горелка Weishaupt G 30/2-A (арт. 21730574, бренд: Weishaupt, страна бренда: Германия) — профессиональное промышленное решение для отопительных и технологических паровых/водогрейных установок. Конструкция адаптирована под высокие нагрузочные требования и соответствует современным требованиям по выбросам NOx (LowNOx, класс 3 по EN 676). В описании учтены все технические характеристики и даны практические рекомендации по применению, обслуживанию и интеграции в систему отопления.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 300 до 2000 кВт
• Исполнение горелки: прогрессивная (исп. 3LN)
• Номинальный диаметр присоединения: DN 125
• Тип пламенной трубы: стандартная; длина пламенной трубы — 366 мм
• Электропитание: 380 В
• Электродвигатель: 4500 Вт
• Противодавление: от −2 до 12 мбар
• Вес: 146 кг
• Габариты (Д×Ш×В): 144.3×70.5×57.2 см
• Комплектация: с головой сгорания; в стандартный комплект входит фланец для установки, уплотнение и крепеж

Конструкция и состав горелки

Конструкция Weishaupt G 30/2-A представляет собой интегрированный моноблок со встроенным вентилятором и модульной головой сгорания. Основные узлы и компоненты:

• корпус с откидным доступом для осмотра и обслуживания головки горения;
• головка сгорания LowNOx (комбинированная подача первичного и вторичного топлива и воздуха);
• система газовых трубок: 4 первичных и 6 вторичных трубок;
• высоконапорный вентилятор с оцинкованным рабочим колесом и шумопоглощающим воздухозаборником;
• двойной электромагнитный клапан DMV класса A и блок проверки герметичности клапанов (по заказу для мощностей ≥1200 кВт);
• электронный менеджер горения (W‑FM100) с интерфейсом и eBus для интеграции в системную шину.

Примеры реального использования

• Промышленные паровые котлы на пищевых и химических производствах — обеспечение стабильной подачи топлива при изменяющейся нагрузке до 2000 кВт.
• Теплогенераторы в ЖКХ и крупном гостиничном комплексе — режим модуляции мощности для экономии газа в межсезонье.
• Технологические сушильные установки на деревообработке — стабильное пламя при высоком сопротивлении камеры.

Преимущества

• электронная модуляция мощности — оптимизация расхода топлива и точное поддержание температуры;
• низкий уровень выбросов NOx благодаря конструкции LowNOx;
• высокая надежность при противодавлении до 12 мбар;
• удобство сервисного доступа: откидной корпус и моноблочная компоновка упрощают ТО;
• встроенные средства безопасности: реле минимального давления газа, реле давления воздуха, контроль пламени.

Для каких котлов подходит

Горелка совместима с паровыми и водогрейными котлами, воздухонагревателями и теплогенераторами с соответствующим фланцевым присоединением DN 125. Рекомендована для современных котлов высокой мощности, рассчитанных на диапазон тепловой нагрузки 300–2000 кВт. Не предназначена для установки в уличных условиях или в агрегатах с реверсивной камерой сгорания; не использовать воздух с агрессивными примесями или с избыточной пылью.

Установка, эксплуатация и обслуживание

• Монтаж — крепление с помощью фланца DN 125, соблюдение геометрии камеры сгорания и минимальных зазоров для доступа воздуха.
• Электроснабжение — подключение к сети 380 В; электродвигатель 4500 Вт обеспечивает требуемый напор воздуха.
• Первичный запуск — проверка герметичности газовой арматуры, работоспособности W‑FM100, тесты пуска и останова.
• Ежемесячное обслуживание — проверка состояния уплотнений, состояния сопел и газовых трубок, очистка вентиляторного колеса и воздушного фильтра.
• Профилактика (ежегодно) — проверка блока контроля герметичности клапанов (если установлен), калибровка датчиков и обновление программного обеспечения менеджера горения.

Интеграция и автоматика

Электронный менеджер W‑FM100 обеспечивает связанное регулирование воздушной заслонки и газового дросселя, блокирует работу при низком давлении газа, отсутствии воздуха или потере сигнала пламени. Интерфейсы eBus/CAN позволяют интегрировать горелку в SCADA и систему управления котельной. При необходимости возможна комплектация модулями кислородного регулирования и частотного управления вентилятора.

FAQ — часто задаваемые вопросы

• Подходит ли горелка для котла с высоким противодавлением? Да, рабочий диапазон противодавления от −2 до 12 мбар допускает установку в камерах с повышенным сопротивлением.
• Какие требования к электропитанию? Питание сети 380 В, двигатель 4500 Вт; при нестабильности сети рекомендуется установка стабилизаторов и защиты.
• Можно ли использовать с нестандартным газом? Горелка рассчитана на природный газ типов E и LL; при других типах топлива требуется согласование и перенастройка подачи.
• Какие элементы входят в стандартную комплектацию? Фланец для монтажа, уплотнение и крепеж; блок проверки герметичности и дополнительные модули — опция.
• Какая температура эксплуатации? Рекомендуемый диапазон эксплуатации соответствует стандартным котельным условиям; при необходимости уточняйте в паспорте изделия.

Заключение: газовая горелка Weishaupt G 30/2-A, DN125, исп. 3LN — проектно-ориентированное решение для объектов с мощными котлами, требующих точного регулирования и низких выбросов. Для оперативной поставки, подбора опций и сервисной поддержки рекомендуем приобретать оборудование у компании Промэлектроника (sales@prom-elec.com) — специалисты помогут с подбором комплектации и интеграцией в существующую систему.
