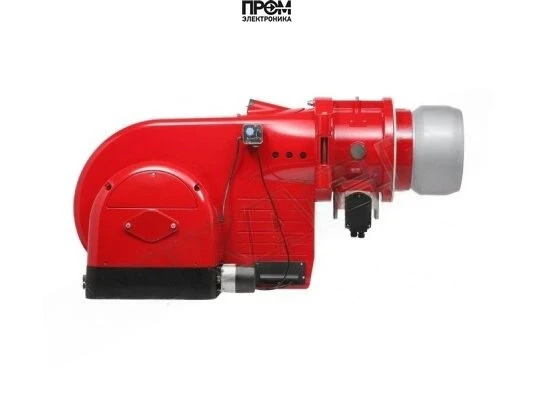

Газовая горелка Weishaupt G 3/1‑E, 2, исп. ZMIE (арт. 25131689) — техническое описание

Представленная газовая горелка Weishaupt G 3/1‑E, 2, исп. ZMIE — прогрессивная моноблочная система с автоматизированным управлением для промышленных котлов и теплогенераторов. Производитель: Weishaupt (Германия). Назначение: сжигание природного и сжиженного газа с мощностью в диапазоне 30–630 кВт, с максимальной надежностью и контролем параметров горения.

Ключевые технические характеристики

• Вид топлива: газовая (природный E/LL, сжиженный F)
• Мощность горелки: от 30 до 630 кВт
• Исполнение: прогрессивная, плавно‑двухступенчатая регулировка
• Тип пламенной трубы: стандартная, длина 158 мм
• Электропитание: 220 В
• Расход газа: от 0 до 42.8 нм³/ч
• Противодавление в топке: от -5 до 6 мбар
• Тип соединения: Rp 2"
• Вес / габариты: 43 кг, 81.1×76.7×43.5 см
• Комплектация: в стандартной поставке — голова сгорания (158 мм), газовый двойной клапан класса «А», реле давления
• Рабочая температура: от -15 до +40 °C (внутреннее размещение)

Конструкция и состав горелки

• Моноблочный корпус с эргономичным кожухом и поворотным фланцем для откидывания влево/вправо.
• Встроенный вентилятор с электродвигателем (ось перпендикулярна потоку воздуха) — стабильная подача воздуха и шумоподавление.
• Стандартная пламенная труба длиной 158 мм и система подвода газа с двойным клапаном класса «А».
• Цифровой менеджер горения с дисплеем, меню, встроенной памятью и возможностью интеграции в дистанционные системы управления (шины, интерфейсы).
• Инструменты контроля: реле давления, датчики герметичности, автоматическое перекрытие воздушного канала при остановке.

Преимущества

1. Широкий диапазон мощности (30–630 кВт) позволяет применять горелку в разных по мощности установках.
2. Плавная двухступенчатая регулировка исключает резкие скачки расхода газа и обеспечивает экономию топлива.
3. Устойчивое горение при противодавлении от -5 до 6 мбар — пригодна для котлов с высоким аэродинамическим сопротивлением.
4. Надёжная автоматика и защита: цифровой топочный автомат контролирует стадии горения и инициирует защитные отключения.
5. Компактный моноблок и поворотный фланец упрощают монтаж и обслуживание — снижение затрат на ввод в эксплуатацию.

Области и примеры реального использования

• Отопительные котлы и водогрейные установки среднего и крупного типа — замена или модернизация устаревших горелочных систем.
• Паровые котлы на промышленных предприятиях пищевой, химической и текстильной отраслей, где требуется точный контроль пламени.
• Теплогенераторы и приточные агрегаты, где важна низкая эмиссия (2 класс на природном газе, 1 класс на пропане) и шумоподавление.
• Примеры: модернизация котельной на производстве, резервная котельная в социальной инфраструктуре, установка в технологических тепловых схемах.

Обслуживание и эксплуатация

• Монтаж проводить в помещении, защищённом от пыли и конденсата; рабочая температура —15…+40 °C.
• Рекомендуемый регламент техобслуживания: проверка герметичности газового клапана, чистка головки сгорания и вентилятора каждые 6–12 мес. в зависимости от качества топлива и условий эксплуатации.
• Проверка параметров менеджера горения и резервных защит при каждом плановом сервисе; обновление настроек в соответствии с паспортом котла.
• Эксплуатация: использовать с котлами, соответствующими стандартам EN303 и EN676; подключение к системе автоматического управления и датчикам безопасности.

Для каких котлов подходит

Горелка совместима с водогрейными и паровыми котлами средней и большой мощности, теплогенераторами и установками с повышенным аэродинамическим сопротивлением топки. Рекомендуется для котлов, соответствующих EN303 и EN676, а также для модернизации промышленных котельных и теплотехнических установок.

FAQ — часто задаваемые вопросы

Какой диапазон мощности и расход газа?

Мощность — 30–630 кВт; расход газа — до 42.8 нм³/ч в зависимости от режима работы.

Можно ли эксплуатировать на улице?

Нет. Горелка рассчитана на внутреннюю установку в помещениях без повышенной влажности и пыли.

Какие интерфейсы управления доступны?

Цифровой менеджер горения поддерживает локальное управление и подключение к удалённым системам через стандартные интерфейсы (шина/контакты).

Какие защитные элементы входят в комплект?

Двойной газовый клапан класса «А», реле давления и автоматические блокировки горения при неисправностях.

Купить оригинальную газовую горелку Weishaupt G 3/1‑E, 2, исп. ZMIE (арт. 25131689) и получить техническую консультацию можно у компании Промэлектроника — sales@prom-elec.com. Наши специалисты помогут подобрать комплектацию, настройку под конкретный котёл и организовать сервисное сопровождение.
