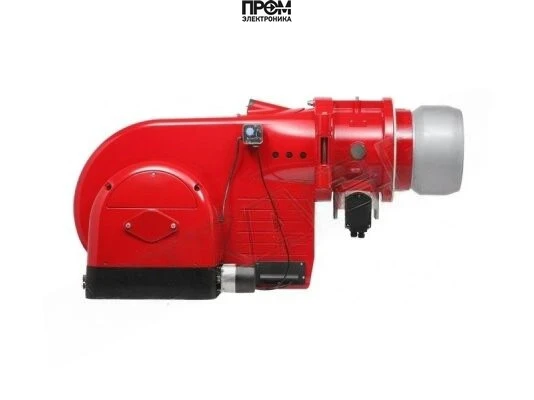

Газовая горелка Weishaupt G 3/1-E, 2, исп. ZMID

Газовая горелка Weishaupt G 3/1‑E, 2, исп. ZMID (арт. 25131789) — моноблочный промышленный агрегат германского бренда Weishaupt, предназначенный для сжигания природного и сжиженного газа в теплогенераторах и котельных установках. Техническое исполнение — прогрессивное, диапазон мощности 30–630 кВт, обеспечивает точное регулирование нагрузки и устойчивое горение при перепадах аэродинамического сопротивления камеры сгорания.

Ключевые технические характеристики

• Вид топлива: газовая (природный E/LL, сжиженный F)
• Мощность: от 30 до 630 кВт (диапазон регулирования 1:20)
• Исполнение: прогрессивная (плавно‑двухступенчатое регулирование)
• Длина пламенной трубы: 158 мм, тип — стандартная
• Электропитание: 220 В / 380 В
• Противодавление при котором гарантируется стабильная работа: от −5 до +6 мбар
• Комплектация: поставляется с головой сгорания; в комплект могут входить газовый клапан, реле давления
• Тип соединения: Rp 2"
• Габариты / вес: 81.1 × 76.7 × 43.5 см, 43 кг
• Рабочая температура: от −15 до +40 °C; эксплуатация в закрытых помещениях
• Страна бренда: Германия

Конструкция — что входит в состав горелки

• Моноблочный корпус с интегрированным вентилятором и электродвигателем;
• Голова сгорания с пламеннообразующим элементом (стандартная пламенная труба 158 мм);
• Двойной газовый клапан класса «А» и узлы запорной арматуры;
• Блок управления горением (менеджер горения) с индикацией и возможностью подключения к системам дистанционной диагностики;
• Элементы регулирования подачи воздуха и газа, легкодоступные для обслуживания;
• Звукоизоляция корпуса и механизм автоматического закрытия воздушной заслонки при остановке.

Преимущества

• Широкий диапазон мощности 30–630 кВт, позволяет комплектовать как малые, так и крупные теплогенераторы;
• Плавная двухступенчатая регулировка обеспечивает отсутствие резких скачков давления газа и стабильность пламени;
• Работа при противодавлении до −5…+6 мбар, подходит для камер с высоким аэродинамическим сопротивлением;
• Полная заводская автоматизация, цифровой менеджер горения снижает время запуска и наладки;
• Компактная моноблочная конструкция упрощает монтаж и сервис; откидной фланец для доступа;
• Низкий уровень шума и эффективная звукоизоляция корпуса;
• Герметичность запорной арматуры и встроенное реле давления в комплекте.

Примеры реального использования

• Промышленные котельные на производственных площадках: комплектация водогрейных котлов при изменяющейся нагрузке в производственном цикле;
• Теплогенераторы заводских участков с высокой кратностью циклов и противодавлением в камере сгорания;
• Паровые котлы технологических линий, где важна точность поддержания температуры и экономичность газа;
• Системы центрального отопления объектов ЖКХ и бюджетных учреждений при необходимости модернизации устаревших горелочных групп.

Для каких котлов подходит

• Водогрейные котлы закрытого типа;
• Паровые котлы промышленного и технологического назначения;
• Модульные теплогенераторы и промышленные котельные установки;
• Котлы с камерами сгорания, допускающими противоположное или повышенное аэродинамическое сопротивление.

Обслуживание и эксплуатация

Горелка разработана для работы в закрытых, чистых помещениях при температуре −15…+40 °C и относительной влажности < 80%. Регламент ТО включает:

• ежемесячную визуальную проверку корпуса, канала вентиляции и уплотнений;
• проверку и чистку головы сгорания и пламенной трубы по мере накопления нагара;
• проверку герметичности газовых соединений и работоспособности двойного газового клапана;
• периодическую проверку блока управления и реле давления, обновление параметров при смене топлива;
• регламентный осмотр электропривода вентилятора и подшипников в соответствии с инструкцией производителя.

Технические работы должны выполнять квалифицированные сервисные инженеры; для дистанционной диагностики и интеграции в автоматику предусмотрены шинные интерфейсы менеджера горения.

Монтаж и ввод в эксплуатацию

• Моноблочная конструкция и поворотный фланец (открытие влево/вправо) упрощают монтаж и доступ при пуско‑наладочных работах;
• Подключение к газовой магистрали Rp 2" и электросети 220/380 В производится согласно ПУЭ и газовым регламентам;
• Рекомендуется проверять соответствие конфигурации горелки параметрам котла перед установкой — наши специалисты помогут с подбором.

FAQ — часто задаваемые вопросы

• Можно ли использовать на открытом воздухе? Нет. Горелка предназначена для закрытых помещений без конденсации и избытка пыли.
• Какие топлива поддерживаются? Природный и сжиженный газ (E/LL, F).
• Нужно ли дополнительное оборудование в комплекте? Поставляется с головой сгорания и базовым комплектом; газовые фильтры и регуляторы давления приобретаются при необходимости отдельно.
• Поддерживается ли дистанционная диагностика? Да, менеджер горения обеспечивает возможность подключения к удалённым системам мониторинга.
• Какие температурные ограничения? Рабочая температура от −15 до +40 °C.

Для проектного подбора, поставки и сервисного сопровождения оборудования обращайтесь в компанию Промэлектроника: sales@prom-elec.com — наши инженеры помогут выбрать конфигурацию, выполнить монтаж и запустить систему с учётом требований безопасности и энергоэффективности.

Горелка Weishaupt G 3/1‑E, 2, исп. ZMID — выбор для тех, кто ценит точность регулирования, надёжность немецкой конструкции и простоту обслуживания при широком диапазоне тепловой мощности.
