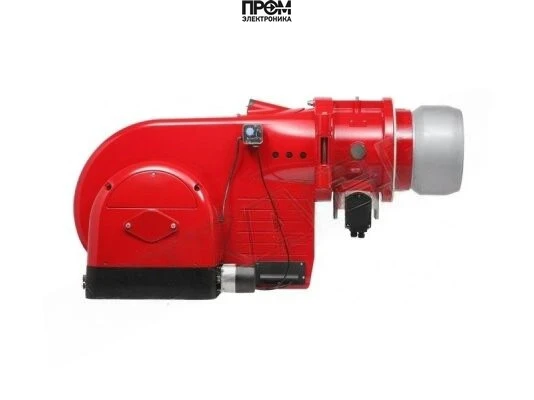

Газовая горелка Weishaupt G 3/1-E, 2, исп. ZMAE (арт. 25131687) — техническое описание

Газовая горелка Weishaupt G 3/1-E, 2, исп. ZMAE — промышленный модуль для эффективного и точного сжигания газа в котлах и теплогенераторах. Бренд: Weishaupt (Германия). Модель разработана для стабильной работы в сложных условиях топки и отвечает современным требованиям автоматизации и экологии.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 60 до 630 кВт
• Исполнение: прогрессивная (плавное регулирование мощности)
• Длина пламенной трубы: 158 мм (стандартная)
• Тип пламенной трубы: стандартная
• Электропитание: 220 В
• Тип соединения: Rp 2"
• Противодавление: от -2 до 6 мбар
• Комплектация: с головой сгорания (огневая голова)
• Вес: 43 кг
• Габариты: 96.5 x 76.7 x 43.5 см
• Рабочая температура окружающей среды: от -15 до +40 °C

Конструкция и состав горелки

Конструктивно горелка выполнена в моноблочном корпусе с встроенным вентилятором и поворотным фланцем. В состав входят:

• корпус с кожухом и звукоизоляцией;
• огневая голова длиной 158 мм (включена в комплектацию);
• встроенный вентилятор и электродвигатель (220 В);
• двойной газовый клапан класса «А» и реле контроля герметичности;
• блок управления и индикации (цифровой менеджер горения W-FM);
• электрические и газовые интерфейсы для подключения к системе управления котельной.

Функции автоматики и безопасность

• цифровой менеджер горения контролирует розжиг, пламя, давление газа и воздуха;
• прогрессивное регулирование мощности обеспечивает плавный переход от минимального к максимальному режиму;
• автоматическое закрытие воздушной заслонки при остановке;
• защита по давлению и контролю пламени, аварийное отключение при сбоях;
• встроенные интерфейсы для удаленного мониторинга и интеграции в SCADA/ACS.

Применение и примеры реального использования

Горелка предназначена для промышленных котельных, теплогенераторов и крупных систем отопления. Конкретные примеры:

• котельные производственных площадок для подачи технологического пара при мощности 60–630 кВт;
• системы отопления административных комплексов и жилых кварталов, где требуется плавная модуляция мощности;
• теплогенераторы в пищевой и химической промышленности при соблюдении требований к чистоте горения;
• реконструкция котельных с модернизацией топочной части — замена старых газовых горелок на модуль Weishaupt для снижения выбросов и повышения КПД.

Преимущества

• широкий диапазон регулирования мощности (60–630 кВт) для разных нагрузок;
• устойчивость горения при противодавлении от -2 до 6 мбар;
• повышенная шумопоглощаемость за счет звукоизоляции корпуса;
• простота монтажа и обслуживания благодаря поворотному фланцу и рациональной компоновке;
• встроенная автоматика W-FM с русскоязычной индикацией для быстрой настройки;
• компактные габариты и относительная легкость — 43 кг, габариты 96.5×76.7×43.5 см;
• соответствие современным стандартам EN676/EN303 в типичных конфигурациях.

Обслуживание и эксплуатация

Рекомендуемые регламентные мероприятия:

• ежемесячная визуальная проверка целостности кожуха, фланцев и соединений;
• проверка герметичности газовой арматуры и контроля двойного клапана;
• проверка состояния вентилятора и подшипников, очистка от пыли и нагара при необходимости;
• проверка и обновление параметров в блоке управления W-FM не реже одного раза в год;
• сервисный осмотр после сезонного простоя и перед началом интенсивной эксплуатации.

Работы по обслуживанию должны выполнять квалифицированные специалисты с допуском к газовому оборудованию.

Совместимость: для каких котлов подходит

• котлы и теплогенераторы, соответствующие стандартам EN303 и EN676;
• закрытые топки с возможностью обеспечения эксплуатационных температур воздуха от -15 до +40 °C;
• системы, требующие подключения через резьбовое соединение Rp 2\";
• проекты с необходимостью работы при противодавлении до 6 мбар.

FAQ — часто задаваемые вопросы

1. Можно ли использовать горелку на сжиженном газе? Да — модель допускает природный газ (E/LL) и сжиженный газ F при соответствующей настройке и комплектации.
2. Какая минимальная мощность стабильного горения? Минимальная заявленная мощность — 60 кВт при прогрессивном регулировании.
3. Требуется ли дополнительное оборудование в комплекте? Горелка идет с огневой головой; дополнительные элементы газовой арматуры (фильтры, регуляторы) могут потребоваться в зависимости от проекта.
4. Можно ли интегрировать в удаленный диспетчерский контроль? Да — блок W-FM имеет интерфейсы для подключения к системам удаленного мониторинга.
5. Где можно купить и получить техническую поддержку? Приобретение и сервис рекомендуем осуществлять у компании Промэлектроника (sales@prom-elec.com), где доступны консультации, поставка оригинальных запчастей и помощь в пуско-наладке.

Горелка Weishaupt G 3/1-E, 2, исп. ZMAE — инженерное решение для тех, кто ценит надежность, управляемость и соответствие европейским стандартам. Для проектных запросов и подбора комплекта обращайтесь к специалистам Промэлектроника (sales@prom-elec.com).
