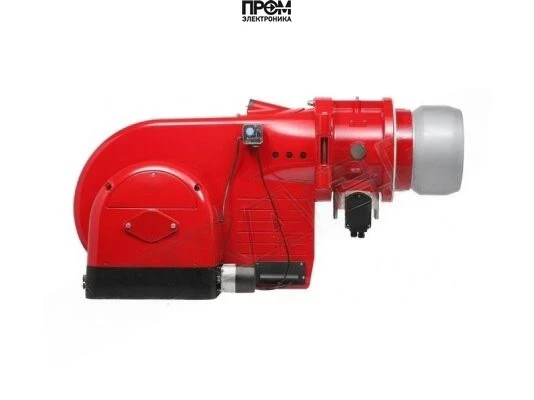

Газовая горелка Weishaupt G 3/1-E, 2, исп. ZMAD

Газовая горелка Weishaupt G 3/1-E, 2, исп. ZMAD — техническое описание

Модель: Weishaupt G 3/1-E, 2, исп. ZMAD, арт. 25131787. Производитель: Германия. Тип топлива: природный газ (Е, LL). Диапазон тепловой мощности: 60–630 кВт. Применение — промышленные котельные, теплогенераторы, сушильные установки, обжиговые и плавильные печи.

Ключевые технические характеристики

• Мощность: 60–630 кВт;
• Режим управления: двухступенчатое с плавным переходом, возможна электронная модуляция (коэффициент регулирования 1:10);
• Питание: 220 В / 380 В (типичное подключение 380 В);
• Противодавление в топке: от −2 до +6 мбар;
• Длина пламенной трубы: 158 мм, тип — стандартная;
• Тип соединения газа: Rp 2";
• Габариты (ШxВxГ): 96.5 x 76.7 x 43.5 см; масса: 43 кг;
• Рабочий диапазон внешней температуры: от −15 до +40 °C;
• Комплектация: горелка поставляется с головой сгорания, установочным фланцем, уплотнительной прокладкой и крепежом;
• Автоматика: блок LFL 1.322, ионизационный электрод, двойной электромагнитный клапан класса A.

Конструкция и состав горелки

Конструкция выполнена модульно и обеспечивает быстрый доступ к обслуживаемым элементам: корпус откидывается влево/вправо. Основные узлы:

1. Электродвигатель Weishaupt с вентиляторным колесом — обеспечивает высокое статическое давление воздуха;
2. Головка сгорания — в комплекте; включает сопловую группу и систему подачи газа;
3. Пламенная труба длиной 158 мм (стандартная) — обеспечивает стабильную форму пламени;
4. Воздушная заслонка специального исполнения — герметичное перекрытие канала в закрытом положении;
5. Блок автоматики LFL 1.322 и ионизационный электрод — контроль розжига и наличия пламени;
6. Двойной электромагнитный клапан класса A — запорная и предохранительная функции;
7. Установочный фланец, прокладка и крепёжные элементы для монтажа.

Преимущества

• Широкий диапазон мощности (60–630 кВт) — универсальность для различных котлов и печей;
• Плавное двухступенчатое регулирование и возможность электронной модуляции — экономия топлива и точный контроль теплового режима;
• Высокая термостабильность и устойчивость пламени при противодавлении до +6 мбар;
• Низкие выбросы NOx при правильной наладке;
• Удобный доступ к узлам для быстрого обслуживания — снижение времени простоя;
• Соответствие EN 676 и директиве 90/396/EWG — подтверждённая безопасность.

Обслуживание и эксплуатация

• Периодические операции: проверка и очистка головки сгорания, контроль состояния уплотнений и фланцев, проверка ионизационного электрода и электромагнитных клапанов;
• Рекомендуемое техобслуживание: визуальный осмотр и базовая наладка — ежеквартально; полная проверка автоматики и испытание уплотнений — ежегодно;
• Рабочие условия: только закрытые помещения с достаточной вентиляцией, влажность < 80%;
• При хранении и монтаже учитывать диапазон температур: −15 … +40 °C;
• Рекомендации по наладке: связанное управление подачи газа и воздуха, регулировка двумя винтами для оптимизации коэффициента избытка воздуха.

Примеры реального использования

• Котельная небольшого промышленного предприятия — режим 100–300 кВт, двухступенчатое управление обеспечивает экономичный сезонный режим;
• Теплогенератор для сушильной линии — стабильное пламя при переменных противодавлениях в сушильной камере;
• Обжиговая печь в керамическом цехе — высокий КПД и низкие выбросы при длительных рабочих сменах;
• Резервная и основная горелка на биоэнергетическом комплексе — совместимость с автоматикой управления котлом.

Совместимость с котлами

Горелка подходит для промышленного класса котлов и теплогенераторов с номинальной мощностью в диапазоне 60–630 кВт. Рекомендуется для:

• водогрейных и паровых котлов промышленного исполнения;
• теплогенераторов и крупных теплообменников;
• сушильных, обжиговых и плавильных печей при соблюдении требований по противодавлению и температурному режиму.

Безопасность

Система автоматического отключения при отсутствии пламени, при недостаточном давлении газа, при отключении питания или срабатывании защитных реле. Рекомендуется опциональный блок контроля герметичности клапанов для дополнительной безопасности.

FAQ — часто задаваемые вопросы

Какие топлива поддерживаются?

Основной — природный газ (Е, LL). Переналадка на другие виды газа возможна по согласованию с производителем.

Какие требования к монтажу?

Установка в закрытом помещении с вентиляцией, подключение к газопроводу Rp 2" и к электросети 220/380 В, заземление и проверка герметичности.

Нужна ли доп. автоматика?

Стандартный блок LFL 1.322 обеспечивает базовую функциональность; для модуляции рекомендуется отдельный электронный регулятор и датчик расхода.
