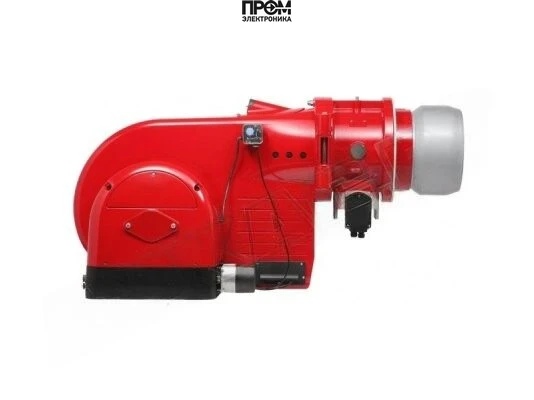

Газовая горелка Weishaupt G 3/1-E, 1, исп. ZMAE

Техническое описание газовой горелки Weishaupt G 3/1-E, 1, исп. ZMAE для проектировщиков, монтажников и сервисных инженеров. Оборудование рассчитано на промышленные и крупные коммунальные котельные решения: диапазон мощности от 60 до 630 кВт, топливо — природный газ (E/LL) и сжиженный газ (F). Конструкция и автоматика обеспечивают стабильное горение в камерах с сопротивлением от -2 до 6 мбар, питание — 220 В. Покупать оборудование лучше у компании Промэлектроника (sales@prom-elec.com), где обеспечат консультацию, подбор комплектации и поставку с документацией.

Ключевые технические данные

• Вид топлива: газовая
• Мощность горелки: 60–630 кВт
• Исполнение: прогрессивная
• Тип пламенной трубы: стандартная, длина 158 мм
• Электропитание: 220 В
• Противодавление камеры: -2…6 мбар
• Тип соединения: Rp 1"
• Габариты: 96.5 × 76.7 × 43.5 см; вес: 43 кг
• Рабочая температура: -15…+40 °C
• Комплектация в базовом исполнении: пламенная голова; встроенный двойной электромагнитный клапан класса «А»
• Страна бренда: Германия

Конструкция и что входит в горелку

• Моноблочный корпус с интегрированным вентилятором — уменьшенные габариты и упрощённый доступ при сервисе.
• Пламенная голова стандартной длины (158 мм) — обеспечивает оптимальную форму факела для большинства камер сгорания.
• Поворотный фланец — возможность открытия горелки влево/вправо для удобства монтажа и обслуживания.
• Блок автоматики W‑FM (цифровой менеджер горения) — заводская предварительная настройка, мониторинг пламени, управление подачей топлива и воздуха.
• Панель оператора с дисплеем на русском языке — меню, индикация и диагностические сообщения.
• Встроенный набор безопасности: датчики контроля пламени, реле давления, предохранительные блокировки; основные элементы газовой арматуры (газовый фильтр, регулятор давления, реле максимального давления) поставляются отдельно по проекту.

Автоматика и управление

• Цифровое управление обеспечивает плавную двухступенчатую или фазово-прогрессивную модуляцию (в зависимости от модификации) с точным поддержанием заданной тепловой нагрузки.
• Быстрое перекрытие воздушного канала при остановке, аварийное отключение при отклонениях от номинала, встроенные интерфейсы для подключения к системам диспетчеризации и удалённого мониторинга.
• Встроенные средства диагностики сокращают время поиска неисправностей и упрощают ввод в эксплуатацию.

Примеры реального применения

• Промышленные котельные на предприятиях пищевой и химической отрасли — генерация технологического пара при стабильной нагрузке и переменных режимах.
• Центральные системы отопления жилых и административных комплексов — обеспечение бесперебойного теплоснабжения с возможностью удалённого контроля.
• Водогрейные установки и теплогенераторы в зданиях соцкультбыта — компактное решение при ограниченном пространстве котельной.
• Резервирование и модернизация существующих котлов EN303/EN676 — минимальная доработка топочной камеры благодаря универсальной пламенной голове и высокому диапазону противодавления.

Преимущества

• Широкий диапазон мощности (60–630 кВт) позволяет унифицировать горелки для разных по мощности котлов.
• Надёжная заводская автоматика W‑FM и двойной клапан класса «А» повышают безопасность и сокращают время наладки.
• Компактный моноблок с поворотным фланцем облегчает монтаж и сервисные работы в ограниченных помещениях.
• Низкий уровень шума за счёт звукоизоляции кожуха и сбалансированного вентилятора.
• Соответствие европейским стандартам и требованиям ГОСТ РФ обеспечивает юридическую и эксплуатационную совместимость на объектах РФ и Европы.

Обслуживание и эксплуатация

• Регламентные работы: ежемесячная визуальная проверка, ежеквартальная очистка пламенной трубы и фильтра, ежегодная проверка газовой арматуры и калибровка автоматики.
• Рекомендованные расходные материалы: фильтрующий элемент газового фильтра, запасные свечи и уплотнения фланца, комплектные прокладки для монтажных соединений.
• Процедуры при вводе в эксплуатацию: проверка герметичности газовой магистрали, настройка параметров вентилятора и модуляции, тестирование защитных блокировок и интерфейсов диспетчеризации.
• При эксплуатации в диапазоне температур -15…+40 °C допускается монтаж только в закрытых, чистых котельных без конденсата и агрессивных сред.

Совместимость с котлами

• Подходит для котлов и теплогенераторов, соответствующих стандартам EN303 и EN676.
• Рекомендуется для камер с сопротивлением в пределах -2…6 мбар; допускается установка на котлы с разнообразной конструкцией топки при соблюдении требований по длине пламенной трубы (158 мм) и типу фланцевого соединения Rp 1".
• Может использоваться при модернизации котлов старых серий при условии проектной проверки допустимых нагрузок и параметров горения.

FAQ — частые вопросы и ответы

• Какие виды газа поддерживаются? Природный газ (E/LL) и сжиженный газ (F).
• Можно ли эксплуатировать на улице? Серийное исполнение предназначено для закрытых помещений; для уличной установки требуется дополнительная подготовка и защита корпуса.
• Какие элементы входят в комплект поставки? В базовой комплектации — пламенная голова и встроенный вентилятор; двойной электромагнитный клапан класса «А» входит в состав, остальные элементы газовой арматуры поставляются по проекту.
• Как часто требуется сервис? Ежемесячный визуальный контроль, ежеквартальная чистка фильтров и пламенной трубы, ежегодная полная проверка и калибровка автоматики.
• Совместимость с системами управления? Имеются интерфейсы для интеграции в SCADA/ПКУ и удалённого мониторинга.
• Какая гарантия и обслуживание? Гарантия и условия сервисного обслуживания предоставляются поставщиком; рекомендуем приобретать и обслуживать у специализированных инсталляторов — например, у Промэлектроника (sales@prom-elec.com).

Вывод: Weishaupt G 3/1‑E, 1, исп. ZMAE — это технически продуманная газовая горелка с широким диапазоном мощности, современной цифровой автоматикой и компактной конструкцией. При правильной интеграции и регулярном обслуживании обеспечивает экономичную, безопасную и предсказуемую работу котельного оборудования. Для подбора комплектации и заказа обращайтесь в Промэлектроника: sales@prom-elec.com.
