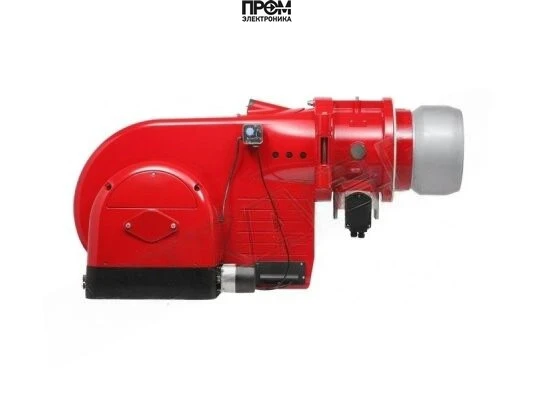

Газовая горелка Weishaupt G 1/1-E, 2, исп. ZMAD

Газовая горелка Weishaupt G 1/1-E, 2, исп. ZMAD (арт. 25111787) — промышленная газовая горелка немецкой разработки, предназначенная для надежного и экономичного сжигания природного газа (E, LL) в котельных и тепловых агрегатах различного типа. Модель обеспечивает широкий диапазон регулирования мощности 30–335 кВт, исполнение ZMAD расширяет функциональные возможности управления и устойчивость горения при изменяющемся сопротивлении топки.

Ключевые технические характеристики

• Вид топлива: газовая;
• Диапазон мощности: 30–335 кВт;
• Исполнение: прогрессивная (исп. ZMAD);
• Тип пламенной трубы: стандартная, длина 112 мм;
• Электропитание: 380 В;
• Противодавление: от -2 до 4 мбар;
• Тип соединения: Rp 2"
• Вес: 39 кг; габариты: 79.9×72.8×38.8 см;
• Комплектация: с головой сгорания; бренд: Weishaupt (Германия).

Конструкция и состав горелки

Конструкция выполнена в компактном моноблоке. В состав горелки входят:

• электродвигатель с вентиляторным колесом — привод подачи воздуха;
• головка горения с пламенной трубой (112 мм, стандартная);
• корпус с откидным шарниром для доступа к внутренним узлам;
• регуляторы подачи газа и воздуха, связанные механизмы заслонок;
• двойные электромагнитные клапаны DMV;
• блок автоматики LFL 1.322 (встроенный в шкаф управления) с датчиком ионизации;
• в исполнении ZMA — регулятор давления, размещённый перед горелкой.

Моноблочная схема обеспечивает жёсткость конструкции, минимизацию утечек и простоту обслуживания: огневая часть легко доступна, корпус открывается в обе стороны.

Управление, режимы работы и безопасность

• Режимы: плавно-двухступенчатое управление; при подключении электронного регулятора — непрерывная модуляция мощности;
• Коэффициент регулирования: 1:10; плавный переход между ступенями без резких скачков расхода газа;
• Функции безопасности: автоматическое отключение при низком давлении газа, отсутствии воздуха, потере пламени, срабатывании ограничителей или сбое питания;
• Контроль горения осуществляется с помощью датчика ионизации, автоматика выполняет предпродувку камеры и обеспечивает согласованную работу заслонок газа/воздуха.

Преимущества и эксплуатационные преимущества

• Высокая топливная эффективность и низкий выброс NOx при правильной наладке;
• Стабильное пламя даже при изменении сопротивления в камере сгорания — подходит для сложных топок;
• Низкий уровень шума при работе, компактные габариты и сравнительно малый вес (39 кг);
• Удобство сервиса: откидной корпус, доступ к настройкам и огневой головке;
• Возможность интеграции с современными системами автоматизации котельной.

Примеры реального использования

• Промышленная котельная на объекте пищевого производства: стабильная подача тепла при сезонных нагрузках и требуемая точность поддержания температуры технологических процессов;
• Теплогенераторы и водогрейные котлы в жилых и коммерческих комплексах: экономичная модуляция нагрузки в зависимости от спроса;
• Сушильные и обжиговые печи на производстве строительных материалов: выдерживание режима при высоком противодавлении в топке;
• Плавильные и нагревательные установки, где требуется быстрый розжиг и контролируемая модуляция мощности.

Обслуживание и эксплуатация

• Рекомендуется регулярная проверка состояния головки сгорания, фильтров газа и электрических соединений;
• Плановое техническое обслуживание — визуальный осмотр, проверка герметичности газовой рампы (рампа не входит в комплект), тест автоматики и датчиков;
• Частота ТО зависит от режима работы и качества топлива: в типичных условиях — не реже одного раза в год для предприятий с непостоянной загрузкой и чаще при интенсивной эксплуатации;
• Для корректной настройки модуляции и снижения выбросов NOx рекомендуем привлекать квалифицированные сервисные службы.

Совместимость — для каких котлов подходит

Горелка Weishaupt G 1/1-E ZMAD разработана для установки на современные водогрейные котлы, паровые и теплогенераторы с различными типами топок — стыкуется с камерами сгорания, где требуется наддув и устойчивое пламя. Подходит для котлов с рабочим давлением и конструктивными требованиями, совместимыми с параметрами подключения: Rp 2" и противодавлением -2…4 мбар.

FAQ

Можно ли использовать другие виды газа?

Предназначена для природного газа (E, LL). Приспособление под другие виды топлива требует комплектов переоборудования и согласования с производителем.

Входит ли газовая рампа в комплект?

Нет, газовая рампа не входит в базовую поставку — подбирается индивидуально по характеристикам системы.

Нужна ли внешняя автоматика?

Базовая автоматика LFL 1.322 встроена; для расширенной модуляции и дистанционного управления возможна интеграция с внешними регуляторами и системами управления.

Можно ли эксплуатировать на улице?

Нет. Электрокорпус и уровень защиты рассчитаны на закрытые, вентилируемые помещения (температура от -15° до +40°С, влажность <80%).
