Газовая горелка Weishaupt G 1/1‑E, 1, исполнение ZMAD — техническое описание

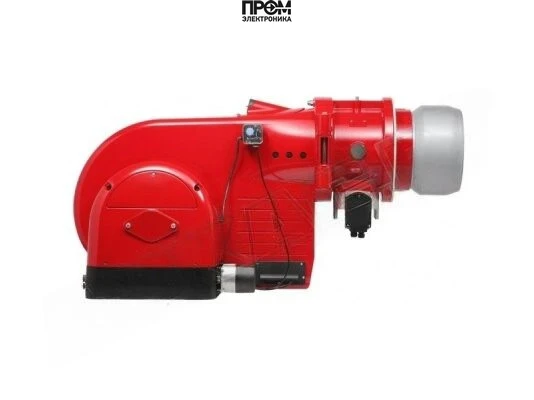

Газовая горелка Weishaupt G 1/1‑E, исполнение ZMAD (арт. 25111783) — промышленный моноблочный агрегат для надежного и экономичного сжигания природного газа. Горелка разработана в Германии и оптимизирована для работы в широком диапазоне нагрузок 30–335 кВт, обеспечивая высокую теплоотдачу при низких выбросах NOx. Блок управления LFL 1.322 и система контроля пламени обеспечивают безопасность и автоматизацию работы.

Ключевые технические характеристики

• Вид топлива: газовая (природный газ E, LL)
• Диапазон мощности: 30–335 кВт
• Исполнение: прогрессивная (исп. ZMAD)
• Тип пламенной трубы: стандартная, длина 112 мм
• Противодавление: от −2 до 4 мбар
• Электропитание: 380 В
• Коэффициент регулирования: 1:10; регулирование — 2 ступени с плавным переходом или электронная модуляция при установке регулятора
• Тип соединения: Rp 1"
• Вес: 39 кг; габариты: 79.9 × 72.8 × 38.8 см
• Комплектация: с головой сгорания (газовая рампа подбирается отдельно)
• Бренд: Weishaupt (Германия)

Конструкция и состав горелки

Горелка выполнена в моноблочном корпусе с перпендикулярно расположенной осью вентилятора. Основные узлы доступны для обслуживания через корпус с возможностью выбора направления открытия (влево/вправо).

• Воздухозаборник
• Вентилятор с электродвигателем (380 В)
• Реле давления воздуха и датчики безопасности
• Сервопривод и газовый дроссель
• Регулятор газ/воздух и 2‑винтовая настройка
• Жаровая (пламенная) труба длиной 112 мм
• Крышка со смотровой трубой
• Трансформатор и кабель с электродом розжига, электрод ионизации
• Фланец, уплотнения и крепеж
• Шкаф управления с топочным автоматом LFL 1.322 и двойными электромагнитными клапанами DMV

Преимущества

1. Широкий диапазон регулирования мощности (30–335 кВт) и коэффициент 1:10 — гибкость под различные технологические нагрузки.
2. Низкие выбросы NOx и высокое КПД с качественным сгоранием топлива.
3. Стабильное пламя при работе в условиях противодавления до 4 мбар и при отрицательном противодавлении до −2 мбар.
4. Простота обслуживания: свободный доступ к основным компонентам и возможность выбора направления открытия корпуса.
5. Высокий уровень безопасности: автоматические блокировки при отсутствии пламени, низком давлении газа, недостатке воздуха или отключении питания.

Примеры реального использования

• Тепловые установки промышленных цехов: обеспечение стабильной подачи тепла в диапазоне 50–300 кВт для сушильных камер.
• Промышленные котлы и теплоагрегаты: модернизация котлов среднего и крупного размера, где требуется точная модуляция мощности и низкие выбросы.
• Печи обжига и технологические печи: равномерный прогрев при заданной температуре благодаря стабильному пламеню и регулированию воздуха/газа.
• Теплогенераторы и установки резервного отопления: использование в системах с переменными нагрузками и противодавлением.

Обслуживание и эксплуатация

Рекомендуется обслуживание квалифицированными специалистами в соответствии с инструкцией производителя. Основные регламентные операции:

• Ежемесячная визуальная проверка состояния фланца, уплотнений и крышки со смотровой трубой.
• Проверка и очистка воздухозаборника и рабочего колеса вентилятора — не реже одного раза в квартал при стандартных условиях эксплуатации.
• Контроль работоспособности электродов розжига и ионизации при каждом запуске; замена трансформатора и кабелей по мере износа.
• Проверка и тестирование блокировок и датчиков давления воздуха при пусконаладочных работах и после капитального обслуживания.
• Настройка подачи газа и синхронизация заслонки воздуха по 2 винтам регулировки для обеспечения оптимальной смеси.

Условия эксплуатации: закрытые помещения с вентиляцией, температура окружающей среды −15…+40 °C, влажность < 80%.

Совместимость с котлами

Горелка подходит для промышленного и коммерческого оборудования следующих типов:

• водогрейные и паровые котлы среднего и большого класса;
• теплогенераторы и промышленные печи;
• камера сгорания различной конфигурации — благодаря регулировке подачи воздуха и газовой заслонки совместима с большинством заводских камер;
• котлы с требованием работы при противодавлении до 4 мбар.

FAQ

• Можно ли использовать горелку с сжиженным газом (LPG)? По умолчанию конструкция оптимизирована под природный газ E, LL; применение LPG требует перенастройки газовой рампы и регуляторов — согласуйте с поставщиком.
• Требуется ли отдельный шкаф управления? Шкаф с топочным автоматом LFL 1.322 встроен; для расширенной модуляции потребуется внешний электронный регулятор.
• Какая периодичность технического обслуживания? Базовый осмотр — ежемесячно; полная диагностика и регулировка — не реже одного раза в год.
• Как организовать пуск на объекте? Пусконаладочные работы должны выполнять сертифицированные специалисты с проверкой всех блокировок и датчиков.
