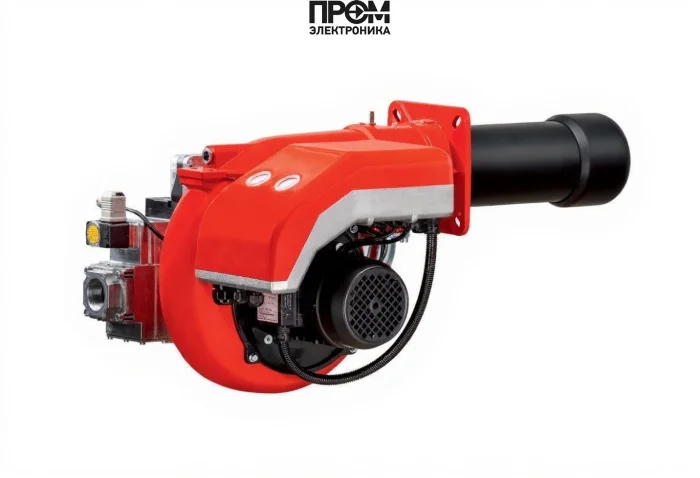

Газовая горелка FBR GAS P1800/M EL

Газовая горелка FBR GAS P1800/M EL — техническое описание и рекомендации по применению

Газовая горелка FBR GAS P1800/M EL представляет собой промышленный модуль для тепловых установок повышенной мощности, предназначенный для работы на природном и сжиженном газе. Конструкция и электрическая часть спроектированы с акцентом на надёжность, энергоэффективность и простоту обслуживания: литой алюминиевый корпус со звукоизоляцией, встроенный высоконапорный вентилятор, электронная система управления и защищённая от пыли и влаги компоновка класса IP54.

Ключевые технические параметры

• Вид топлива: газовая.
• Диапазон номинальной мощности: от 2 325 до 17 442 кВт (серийные значения настройки мощности допускают модуляцию).
• Регулирование мощности: плавное модуляционное управление (в рабочем диапазоне разграничение по заводу).
• Расход газа: от 234 до 1 754 нм³/ч в зависимости от настройки и давления.
• Длина пламенной трубы: 685 мм; тип пламенной трубы — удлинённая.
• Электропитание: 220 В / 380 В; электродвигатель вентилятора — 55 000 Вт, потребляемая электрическая мощность — 55 200 Вт.
• Противодавление: от 0 до 38.5 мбар.
• Класс пылевлагозащиты: IP54; уровень шума: 94 дБ.
• Габариты (Ш×В×Г): 156.9 × 173.8 × 115.4 см; вес: 1 048 кг.
• Комплектация: с головой сгорания; возможна поставка с комплектом для сжиженного газа по запросу.
• Рабочая температура окружающей среды: от 0 до +40 °C.
• Страна бренда: Италия.

Конструкция и состав горелки

• Основной корпус: литой алюминий с внутренней звукоизоляцией и кожухом для снижения акустического давления.
• Головка сгорания: пламенная труба из жаростойкой стали (удлинённого типа, 685 мм).
• Воздушная система: высоконапорный вентилятор с электродвигателем 55 кВт, смесительный комплект с возможностью регулировки положения.
• Газовый тракт: газовая рампа, стабилизатор давления и фильтр газа.
• Компенсация вибраций: антивибрационный компенсатор между рампой и фланцем установки.
• Электроника: блок модуляции, система электронного контроля процессов горения, защита электрооборудования до класса IP54.
• Крепление: стандартный фланец для установки на разные модели котлов и тепловых агрегатов.

Преимущества в промышленном применении

1. Широкий диапазон мощности и плавная модуляция обеспечивают высокую топливную экономичность и точное соответствие тепловой нагрузки.
2. Удлинённая пламенная труба и высоконапорный вентилятор гарантируют качественное перемешивание топлива и воздуха, стабильное горение и минимальные выбросы при оптимальных режимах.
3. Защита IP54 и продуманный кожух повышают надёжность при сценах с запылённой средой и увеличивают срок службы электроники.
4. Удобство монтажа и сервисного доступа благодаря конструктивному размещению узлов и предусмотренным фланцам.

Области и примеры реального использования

• Водогрейные и паровые котлы крупных котельных коммунального и промышленного назначения.
• Производственные печи и сушильные агрегаты на химических, пищевых и деревообрабатывающих предприятиях.
• Генераторы горячего воздуха и технологические установки в строительной отрасли.
• Примеры: замена устаревшей газовой горелки на котле водогрейного типа 10 МВт для повышения КПД; применение в паровом котле пищевого производства с регулированием нагрузки в зависимости от графика смен; использование в системе подогрева технологических камер на лакокрасочном заводе.

Обслуживание и эксплуатация

• Ежемесячная визуальная проверка состояния фильтра и газовой рампы, удаление механических загрязнений.
• Плановое техническое обслуживание каждые 6–12 месяцев: очистка пламенной трубы, проверка износа уплотнений, балансировка вентилятора и проверка антивибрационного компенсатора.
• Проверка и при необходимости калибровка электронной системы управления и датчиков давления перед сезоном интенсивной эксплуатации.
• Рекомендации по хранению и условиям установки: сухое чистое помещение с вентиляцией, исключение воздействия агрессивных газов и попадания посторонних летучих частиц; эксплуатация при температуре окружающей среды 0…+40 °C.

Совместимость с котлами

Горелка FBR GAS P1800/M EL подходит для интеграции с мощными водогрейными и паровыми котлами промышленных серий, а также с тепловыми агрегатами, имеющими фланцевое присоединение и допустимые параметры противодавления (0–38.5 мбар). Перед установкой необходимо сверить паспортные данные котла и обеспечить соответствующий смесительный комплект при переходе на сжиженный газ.

FAQ — часто задаваемые вопросы

• Можно ли применять горелку на сжиженном газе? Да — по запросу поставляется комплект для работы со сжиженным газом (замена смесительного комплекта и перенастройка).
• Какой диапазон расхода газа и как он влияет на выбор модели котла? Расход газа указан от 234 до 1754 нм³/ч; при выборе ориентируйтесь на номинальную тепловую мощность котла и требования по КПД.
• Какие требования к электропитанию? Электропитание 220/380 В; электродвигатель вентилятора 55 000 Вт, потребляемая мощность 55 200 Вт — учтите при проектировании электросети и защиты.
• Каков уровень шума и нужны ли шумозащитные мероприятия? Уровень шума ~94 дБ; встроенная звукоизоляция корпуса снижает акустическое давление, но для котельных в жилых зонах рекомендуется дополнительная звукоизоляция помещения.
• Какие условия для монтажа? Сухое, вентилируемое помещение без агрессивных сред и взрывоопасных веществ; исключить засорение вентилятора и обеспечить доступ для обслуживания.

Для оперативного подбора, технической консультации и покупки оборудования обращайтесь к поставщику — компании Промэлектроника: sales@prom-elec.com. Специалисты помогут с подбором комплектации для конкретного котла, организуют поставку и сервисное сопровождение.

Технический документ содержит все значимые характеристики для проектировщиков и эксплуатирующих организаций: мощностные параметры, габариты и массу, требования к газовому и электрическому питанию, условия монтажа и обслуживания.
