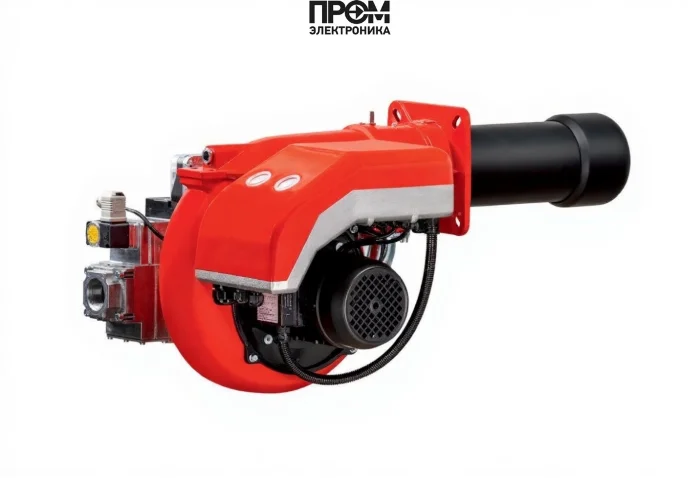

Газовая горелка FBR GAS P1300/M EL — техническое описание

Газовая горелка FBR GAS P1300/M EL разработана для промышленного теплопроизводства и обеспечивает стабильное, экономичное и управляемое горение в диапазоне мощности от 1977 до 13372 кВт. Исполнение — прогрессивная, с удлинённой пламенной трубой длиной 655 мм, что повышает качество распределения тепла в топке и снижает локальные перегревы. Бренд: Италия. Электропитание: 220 В / 380 В. Рабочая температура внешней среды: от 0 до 40 °C.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 1977 до 13372 кВт
• Тип пламенной трубы: удлинённая, длина 655 мм
• Электропитание: 220 В / 380 В
• Электродвигатель: 37000 Вт
• Потребляемая электрическая мощность: 37200 Вт
• Класс пылевлагозащиты: IP40
• Уровень шума: 93 дБ
• Противодавление: от 0 до 36 мбар
• Расход газа: от 199 до 1345 нм³/ч
• Вес: 590 кг; габариты: 205.8 × 149.9 × 108.15 см
• Комплектация: с головой сгорания (включая газовую рампу, стабилизатор давления, фильтр газа в стандартной комплектации)

Конструкция и состав горелки

Конструкция FBR GAS P1300/M EL выполнена по модульному принципу для упрощённого обслуживания и быстрой интеграции в котельную линию. В состав горелки входят:

1. огневая голова из жаростойкой стали (входящая в комплект);
2. центробежный вентилятор с электродвигателем 37 кВт для принудительной подачи воздуха;
3. смесительный комплект (регулируемый для перехода между природным и сжиженным газом при замене комплекта);
4. газовая рампа со стабилизатором давления и фильтром газа;
5. антивибрационный компенсатор и крепёжный фланец для установки на котёл;
6. алюминиевый литой корпус с кожухом для подавления акустических колебаний и шумоизоляцией;
7. электрооборудование управления и автоматика с защитой электрических узлов (IP40 в стандартном варианте);
8. интерфейсы для подключения датчиков давления и системы контроля горения (опционно — датчик пламени для перехода на непрерывную работу).

Преимущества и эксплуатационные характеристики

• Высокая точность модуляции мощности, снижение пиковых тепловых нагрузок на котёл.
• Эффективное смешивание топлива и воздуха за счёт мощного вентилятора — оптимальное КПД горения.
• Удлинённая пламенная труба (655 мм) повышает равномерность теплового потока в топке.
• Низкие выбросы оксидов азота при правильно настроенной подаче воздуха.
• Надёжность электрооборудования и простота доступа к сервисным узлам для быстрой диагностики и ремонта.
• Широкий диапазон рабочего противодавления (0–36 мбар) и расхода газа (199–1345 нм³/ч) — гибкость в интеграции с газоснабжением объекта.

Области и примеры реального использования

FBR GAS P1300/M EL предназначена для оснащения мощных водогрейных и паровых котлов, теплогенераторов, промышленных печей и технологических процессов, требующих точной регулировки теплопроизводительности. Примеры использования:

• тепловые центры промышленных площадок — стабильное обеспечение технологической подачи пара при изменяющейся нагрузке;
• коммунальные котельные крупных объектов — снижение затрат топлива при переменном спросе на тепло;
• пекарные и пищевые производства — равномерный нагрев камер благодаря удлинённой пламенной трубе;
• предприятия с высоким уровнем вибраций — антивибрационный компенсатор и жёсткая конструкция корпуса повышают ресурс узлов.

Техническая эксплуатация и обслуживание

Для обеспечения длительного ресурса и безопасной эксплуатации необходимо соблюдать регламент обслуживания:

• ежедневная визуальная проверка состояния кожуха, соединений и индикаторов автоматики;
• периодическая очистка и замена газового фильтра согласно инструкции производителя;
• проверка и при необходимости балансировка смесительного комплекта при переводе на другой тип газа;
• контроль и сервис электродвигателя вентилятора — смазка подшипников, проверка изоляции проводки;
• ежегодная комплексная диагностика системы управления и органов безопасности, в том числе проверка датчиков давления и корректности работы стабилизатора газа;
• при эксплуатации в запылённых или влажных помещениях рекомендуется дополнительная защита электрических элементов выше IP40.

Совместимость с котлами

Горелка подходит для установки на промышленные водогрейные и паровые котлы высокой и средней мощности с фланцевым присоединением. Рекомендуется проверять соответствие следующих параметров при выборе:

• габариты фланца и монтажное пространство (205.8 × 149.9 × 108.15 см, вес 590 кг);
• требуемая мощность котла в пределах рабочего диапазона горелки (от 1977 до 13372 кВт);
• максимально допустимое противодавление в топке (0–36 мбар).

FAQ

Можно ли использовать горелку на сжиженном газе?

Да, при установке отдельного комплекта для перехода на сжиженный газ и перенастройке смесительного узла.

Каков уровень шума и нужны ли дополнительные меры шумоизоляции?

Уровень шума около 93 дБ; в помещениях, где критичен уровень акустического воздействия, рекомендуется дополнительная шумоизоляция корпуса и вентиляционного коллектора.

Подходит ли горелка для постоянного режима работы?

В стандартной поставке предусмотрена прерывистая работа; для непрерывного режима требуется устройство контроля пламени с непрерывным самоконтролем.

Какой класс защиты у электрооборудования?

Стандартный класс по данным изделия — IP40; в условиях повышенной влажности или запылённости стоит предусмотреть модификации с более высокой степенью защиты.
