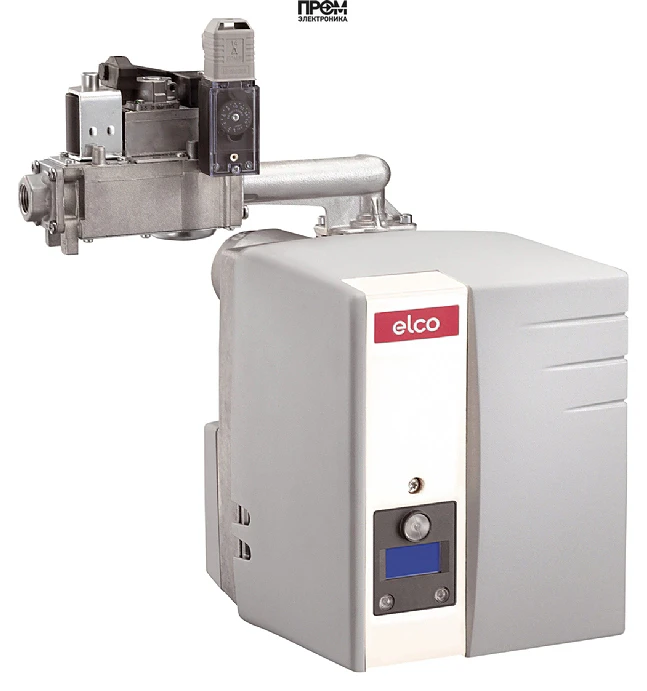

Газовая горелка Elco VG 1.40 E KL

Газовая горелка Elco VG 1.40 E KL — техническое описание

Газовая горелка Elco VG 1.40 E KL (арт. 3836547) — одноступенчатое оборудование для надежного и экономичного сжигания природного и сжиженного газа. Горелка сертифицирована по EN676 (III класс) и предназначена для установки в котельных установках и теплогенераторах, где необходим стабильный режим работы при мощности от 15 до 41 кВт. Питание — 220 В, класс пылевлагозащиты IP21, рабочий диапазон температур от −10 до +60 °C.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность: от 15 до 41 кВт (одна ступень)
• Исполнение: одноступенчатая
• Тип пламенной трубы: удлиненная; длина регулировки: 70–200 мм (фиксированная длина 200 мм)
• Электропитание: 220 В; электродвигатель: 85 Вт; потребляемая мощность: 120 Вт
• Класс защиты: IP21; уровень шума: 55 дБ
• Противодавление: от 0 до 1.4 мбар; давление газа рампы: от 2 до 3 мбар
• Расход газа: от 0 до 4.3 нм³/ч
• Тип соединения: Rp 1/2"; габариты: 49.7×22.9×46.4 см; вес: 12 кг
• Страна бренда: Италия

Конструкция и состав горелки

Конструкция моноблочная, корпус отлит из алюминия с композитным кожухом для снижения шумов. В состав поставки и конструктивно входят:

• огневая голова с возможностью регулировки длины (70–200 мм);
• газовая рампа с фильтром газа и регулируемым давлением (2–3 мбар);
• установочный фланец и теплоизоляционная прокладка;
• крепежные аксессуары для быстрой установки;
• встроенный вентилятор и электродвигатель 85 Вт;
• блок управления с микропроцессорной системой MDE2 и дисплеем для диагностики;
• система безопасности: контроль пламени, предварительная продувка, защита от низкого напряжения.

Преимущества

• Высокая энергоэффективность и низкие выбросы NOx при сжигании природного и сжиженного газа.
• Универсальность установки: совместима с котлами стандарта EN 303 и теплогенераторами DIN 4794/30697.
• Простота техобслуживания: съемная огневая голова, доступные точки контроля и фильтрация газа.
• Надежная автоматика: запоминание настроек и расширенная диагностика ошибок через дисплей.
• Компактность и малый вес (12 кг) упрощают монтаж и сервис.

Области и примеры реального использования

• Малые коммерческие котельные: поддержание отопления административных зданий и складов в режиме 24/7.
• Промышленные теплогенераторы: подача стабильной тепловой нагрузки в технологических процессах.
• Резервные и блочные котельные: в составе модульных систем, где важна скорость запуска и гарантированная безопасность.
• Примеры: замена устаревшего оборудования в ЖКХ для снижения расхода топлива; модернизация котла на пищевом производстве для обеспечения стерилизации технологического оборудования при стабильной температуре.

Обслуживание и эксплуатация

Рекомендуется плановое обслуживание согласно регламенту производителя: ежемесячная визуальная проверка, проверка фильтра газовой рампы и чистка при необходимости, ежегодная поверка системы контроля пламени и рабочего давления. При эксплуатации обращать внимание на:

• качество топлива и состояние газового фильтра;
• отсутствие значимых утечек и целостность теплоизоляционной прокладки;
• контроль напряжения сети — при падении срабатывает встроенная защита;
• своевременная диагностика через дисплей MDE2 и запись ошибок перед обращением в сервис.

Совместимость с котлами

Elco VG 1.40 E KL подходит для котлов и теплогенераторов, соответствующих стандартам EN 303 и DIN 4794/30697. Подходит для одноступенчатых систем с требуемым давлением рампы 2–3 мбар и противодавлением до 1.4 мбар. При подборе горелки под конкретный котел необходимо согласовать фланцевое соединение Rp 1/2", размеры огневой головы и габариты установки.

FAQ — часто задаваемые вопросы

1. Какие виды газа поддерживаются?

   Поддерживается природный и сжиженный газ, предусмотрен упрощенный переход с одного вида газа на другой.

2. Можно ли использовать горелку при пониженном напряжении?

   При недопустимых значениях напряжения срабатывает встроенная защита и устройство отключается; после восстановления питания менеджер горения автоматически возобновит работу.

3. Нужна ли дополнительная шумоизоляция?

   Уровень шума 55 дБ обеспечивает комфортную эксплуатацию, однако при установке в жилых зонах рекомендуется предусмотреть акустическую защиту помещения котельной при необходимости.

4. Какова масса и габариты для монтажа?

   Вес 12 кг, габариты 49.7×22.9×46.4 см — учитывать при проектировании монтажного проема и креплений.

5. Какие расходные материалы проверять в первую очередь?

   Фильтр газовой рампы, узел розжига и элементы контроля пламени; при необходимости — сервисная замена уплотнений фланцев.

Для подбора, поставки и сервисного обслуживания горелок, а также для получения технического сопровождения при монтаже и наладке оборудования, рекомендуем обращаться к официальному поставщику — компании Промэлектроника (sales@prom-elec.com). Специалисты помогут проверить совместимость с конкретным котлом, подобрать регулировки и обеспечить гарантийное обслуживание.

Детальная интеграция Elco VG 1.40 E KL в тепловую схему и соблюдение регламентных работ обеспечат длительную и безопасную эксплуатацию при минимальных эксплуатационных затратах.
