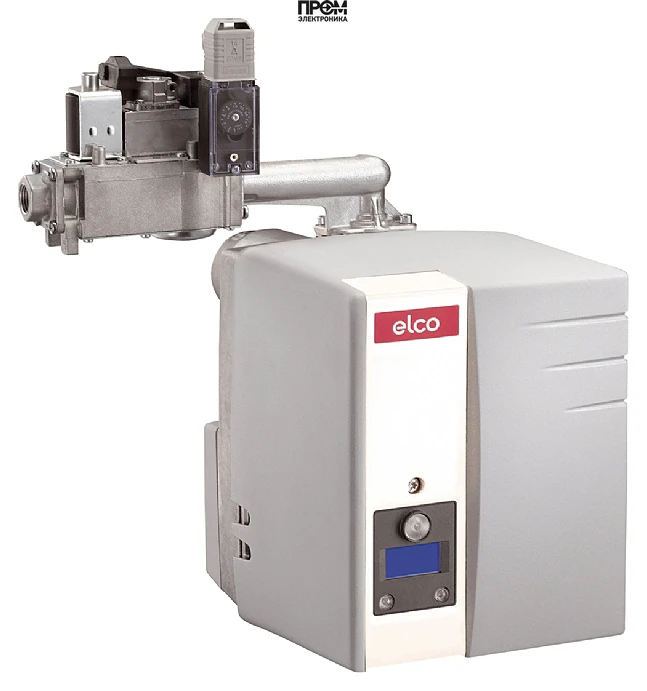

Газовая горелка Elco VG 1.105 E KL — техническое описание

Газовая горелка Elco VG 1.105 E KL (арт. 3836570) — промышленный газовый агрегат одноступенчатого типа, предназначенный для эффективного и экологичного сжигания природного и сжиженного газа в котельных установках и теплогенераторах. Конструкция разработана с упором на долговечность, простоту обслуживания и стабильную работу в диапазоне мощности от 50 до 105 кВт. Рекомендуется к покупке у специализированных поставщиков, например у компании Промэлектроника (sales@prom-elec.com), гарантирующей оригинальную комплектацию и сервис.

Ключевые характеристики

• Вид топлива: газовая (природный/сжиженный)
• Мощность горелки: от 50 до 105 кВт, одноступенчатое регулирование
• Тип пламенной трубы: удлиненная, длина 228 мм
• Электропитание: 220 В
• Электродвигатель: 85 Вт; потребляемая электрическая мощность — 195 Вт
• Класс пылевлагозащиты: IP21; уровень шума: 74 дБ
• Противодавление: от 0 до 2.6 мбар; давление газа рампы: от 2.5 до 8.8 мбар
• Габариты и масса: 37×39×47.7 см, вес 17 кг
• Тип соединения: Rp 3/4"; рабочая температура: от -10 до 60 °C
• Страна бренда: Италия

Конструкция и комплектация

Горелка сконструирована вокруг усиленной огневой головы с удлинённой пламенной трубой, оптимизированной для полного сгорания топлива при минимальном образовании NOx. В состав поставки входят:

• голова сгорания с удлинённой трубой (228 мм);
• монтажный фланец и теплоизоляционная прокладка;
• крепёжные элементы для надёжной установки на котле;
• газовая рампа с фильтром и комплект для подключения (давление 2.5–8.8 мбар);
• заглушка-диффузор для перехода на пропан (в комплекте).

Преимущества

• высокий КПД за счёт улучшенной конфигурации огневой головы;
• низкий уровень выбросов: разработка соответствует классу III по EN676;
• компактный литой корпус из алюминия и звукопоглощающий кожух из композитного материала;
• интегрированная система управления MDE2 с экраном для мониторинга состояния, наладки и логирования;
• сохранение настроек головки (RTC) при очистке и сезонных работах;
• автоматическая защита при провалах напряжения и автостарт после восстановления питания;
• экономичное энергопотребление вентилятора и стабильное горение при колебаниях сетевых параметров и внешней температуры.

Области применения — примеры реального использования

• вспомогательные и основное отопление промышленных и коммунальных котельных мощностью 50–105 кВт;
• теплогенераторы на производствах пищевой промышленности, складских комплексах и тепличных хозяйствах;
• системы технологического нагрева и накопительные бойлеры в наружных условиях (рабочая температура до -10 °C);
• замена устаревших блоков горелок в существующих котлах, выполненных по EN 303 и DIN 4794/30697.

Обслуживание и эксплуатация

Рекомендовано периодическое техническое обслуживание: проверка состояния фильтра газовой рампы, чистка огневой головы и пламенной трубы, контроль параметров давления и электрических соединений. Свободный доступ к пластинам и элементам горелки обеспечивает быструю замену расходников и минимальные простои. При эксплуатации соблюдать рабочие параметры: питание 220 В, давление рампы 2.5–8.8 мбар, противодавление на входе 0–2.6 мбар. При переходе на пропан требуется установка заглушки-диффузора из комплекта.

Совместимость с котлами

Горелка подходит для большинства котлов и теплогенераторов, спроектированных в соответствии с нормами EN 303 и DIN 4794/30697, а также для модернизации котлов бытового и промышленного сегмента при наличии фланцевого соединения Rp 3/4" и монтажного пространства.

FAQ

• Можно ли эксплуатировать при -15 °C? Рекомендуемый диапазон — от -10 до 60 °C; при низких температурах требуется организация утепления и контроля электропитания.
• Как часто менять фильтр газовой рампы? Зависит от качества газа; в типичных условиях осмотр и очистка — раз в сезон, замена фильтра — по результатам осмотра.
• Подходит ли для систем с избыточным противодавлением? Горелка рассчитана на противодавление до 2.6 мбар; при превышении требуется согласование с производителем или установка компенсирующих устройств.
• Требуется ли отдельный шкаф управления? MDE2 обеспечивает базовый мониторинг и управление; для интеграции в сложные АСУТП может потребоваться внешний контроллер.

Покупая горелку у официальных поставщиков, например у компании Промэлектроника (sales@prom-elec.com), вы получаете гарантийную поддержку, оригинальную комплектацию и помощь в подборе параметров под конкретный котёл.

Технические данные и комплектация приведены для модели Elco VG 1.105 E KL. Перед установкой и вводом в эксплуатацию необходимо согласовать параметры с техническим паспортом изделия и требованиями безопасности.
