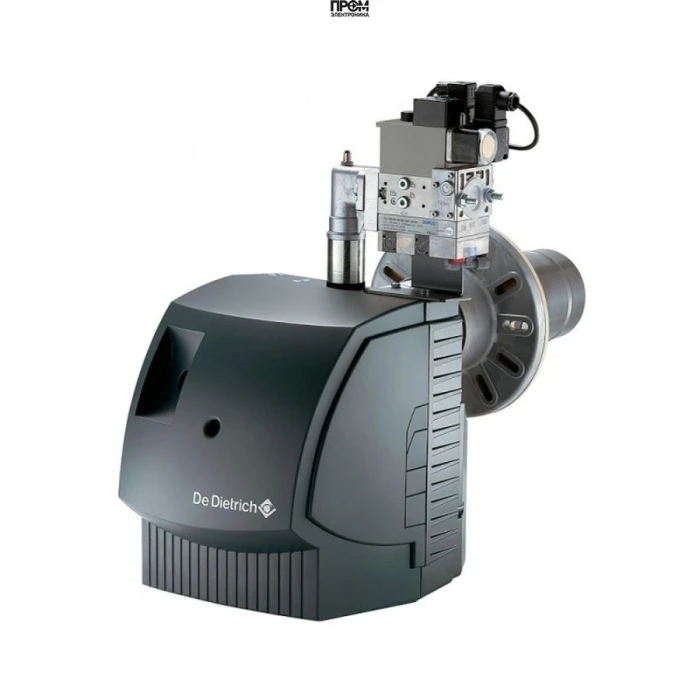

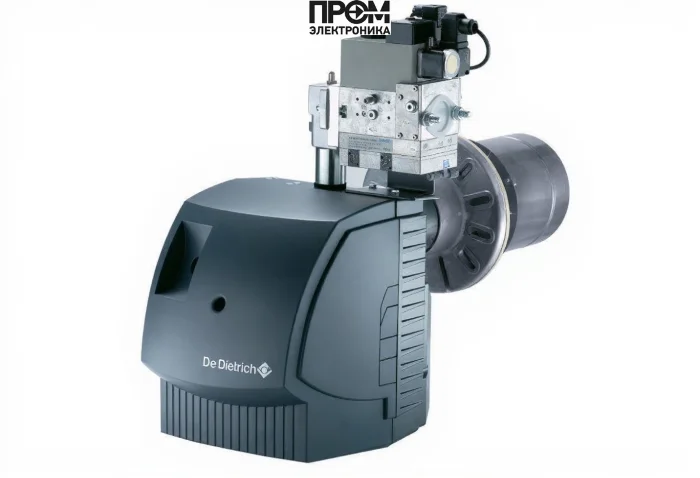

Газовая горелка De Dietrich G 303-3 N — техническое описание

Газовая горелка De Dietrich G 303-3 N (арт. 100004508) предназначена для промышленного и коммунально‑бытового применения в системах отопления и технологических процессах. Модулируемая конструкция обеспечивает плавное изменение мощности в диапазоне от 60 до 250 кВт при минимальном уровне выбросов NOx и CO. Горелка разработана во Франции и отвечает современным требованиям энергоэффективности и экологичности.

Краткие характеристики

• Производитель: De Dietrich (Страна бренда: Франция)
• Артикул: 100004508
• Вид топлива: газовая (природный газ, опционально — сжиженный газ)
• Мощность горелки: от 60 до 250 кВт
• Расход газа: от 6.35 до 26.46 нм³/ч
• Исполнение: прогрессивная (модуляция)
• Электропитание: 220–230 В
• Тип соединения: Rp 1 1/4"
• Вес: 29 кг; Габариты: 83×37×62.6 см

Конструкция и комплектация горелки

Конструктивно De Dietrich G 303-3 N представляет собой модуль из следующих основных узлов:

• Головка горелки с профильной насадкой для формирования однородной газовоздушной смеси;
• Система аэрации Duo‑Press с повышенным давлением для стабильного горения и плавного запуска;
• Вентилятор с низким уровнем шума, звукоизоляцией и силиконовыми прокладками;
• Блок автоматики с вертикальным расположением платы для управления розжигом, модуляцией и контролем пламени;
• Электродвигатель 230 В и электронный трансформатор для розжига;
• Датчик ионизации для непрерывного контроля пламени;
• Раздвижной фланец для фиксации на котле и смотровое окно для визуального контроля пламени.

Опционально поставляется комплект переналадки на пропан (с номенклатурой деталей и инструкцией).

Технологические преимущества и эксплуатационные характеристики

• Модуляция в диапазоне 60–250 кВт — точная подстройка под тепловую нагрузку, снижение цикличности включений;
• Duo‑Press аэрация — улучшенная турбулентность смеси, минимизация неполного сгорания;
• Низкие выбросы NOx и CO, соответствие экологическим требованиям для коммерческих котельных;
• Удобный монтаж и доступ к обслуживаемым узлам — сокращение времени ТО и снижения эксплуатационных затрат;
• Компактный корпус и эргономичный кожух — экономия места в машинном отделении;
• Надёжное электрооборудование и защита плотно интегрированы в блок автоматики.

Примеры реального использования

• Коммерческие котельные при производственных площадках и складах: стабильная модуляция покрытия сезонных колебаний тепловой нагрузки.
• Малые котельные в общественных зданиях (школы, поликлиники): тихая работа вентилятора и компактные габариты упрощают интеграцию.
• Технологические нагревательные установки на предприятиях пищевой и химической промышленности: точный контроль температуры и снижение расхода газа.

Обслуживание и эксплуатация

Регламент обслуживания включает:

• Ежемесячная визуальная проверка корпуса, фланца и смотрового окна;
• Раз в 3–6 месяцев проверка и очистка горелочной головки и воздушных каналов (в зависимости от качества газа и режима работы);
• Ежегодная проверка блока автоматики, датчика ионизации и электрических соединений сертифицированным сервисным инженером;
• Периодическая проверка параметров модуляции и контроля пламени с фиксацией в журнале ТО.

Простая конструкция и доступность основных узлов позволяют выполнять большинство регламентных операций быстро и безопасно. Рекомендуется заключать договор сервисного обслуживания для поддержания гарантийных обязательств и оптимальной работы горелки.

Совместимость с котлами

De Dietrich G 303-3 N подходит для применения с водогрейными и паровыми котлами средней мощности, где допустимый диапазон мощности совпадает с рабочим диапазоном горелки (60–250 кВт). Особенности подключения:

• Фланцевое крепление Rp 1 1/4\" — стандартный узел для промышленных и коммерческих котлов;
• Поддержка систем с модуляцией нагрузки; рекомендуется проверять соответствие автоматики котла и блока управления горелки;
• При переходе на сжиженный газ требуется опциональный комплект переналадки.

FAQ — часто задаваемые вопросы

• Можно ли перевести горелку на пропан? — Да, доступен комплект переналадки на сжиженный газ; настройка должна выполняться квалифицированным специалистом.
• Какой расход газа при средней нагрузке? — В типичном режиме около 30–60% мощности расход будет пропорционален диапазону 6.35–26.46 нм³/ч; точные значения зависят от настройки и давления газа.
• Требуется ли специальное место для установки? — Горелка компактна (83×37×62.6 см), но необходима вентиляция машинного отделения и доступ для обслуживания.
• Какие документы прилагаются? — Руководство по эксплуатации, электрическая схема, паспорт изделия и сертификаты соответствия.

Заключение и условия поставки

Газовая горелка De Dietrich G 303-3 N — технически выверенное решение для котельных и технологических процессов с требованиями по модуляции мощности, экономичности и экологичности. Для гарантированной комплектации, правильной подгонки и профессионального сервисного сопровождения рекомендуется приобретать оборудование у официального поставщика. Покупать оборудование нужно у компании Промэлектроника — sales@prom-elec.com. Наши специалисты помогут подобрать аксессуары, выполнить перенастройку под тип газа и оформить сервисное сопровождение.
