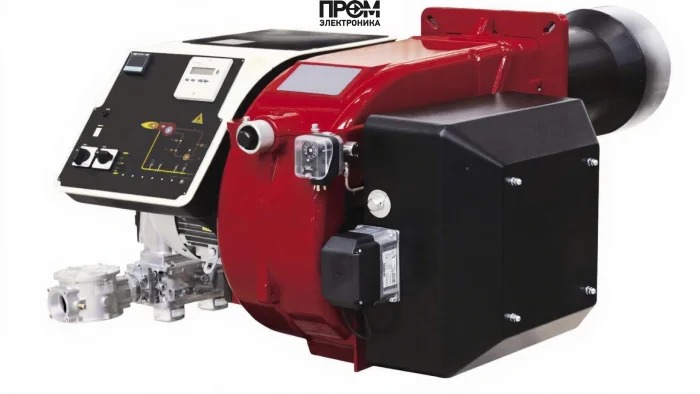

Газовая горелка CIB Unigas R91A M-.MD.S.RU.A.1.80.ES

Газовая горелка CIB Unigas R91A M-.MD.S.RU.A.1.80.ES — техническое описание

Газовая горелка CIB Unigas R91A M-.MD.S.RU.A.1.80.ES — промышленное решение класса ES для средних и больших мощностей с электронным управлением. Описание составлено в техническом стиле с акцентом на эксплуатационные характеристики и примеры реального применения. Приобретать оборудование рекомендуется у компании Промэлектроника (sales@prom-elec.com) — официальный поставщик компонентов и сервисного сопровождения.

Краткие технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 480 до 2670 кВт
• Исполнение: прогрессивная (прогрессивная ступенчатая/модулирующая конфигурация)
• Тип пламенной трубы: стандартная, длина 490 мм
• Электропитание: 220 В / 380 В
• Комплектация: с головой сгорания и с газовой рампой
• Электродвигатель: 4000 Вт
• Потребляемая электрическая мощность: 4500 Вт
• Класс пылевлагозащиты: IP40
• Уровень шума: 74.5 дБ
• Страна бренда: Италия
• Противодавление: от 0 до 14 мбар
• Давление газа рампы: от 3.8 до 46 мбар
• Расход газа: от 51 до 283 нм³/ч
• Номинальный диаметр: DN 80
• Вес: 230 кг
• Габариты (ШxВxГ): 149.5 x 143.7 x 64.9 см
• Рабочая температура: от -10 до 50 °C

Конструкция и состав горелки

Горелка спроектирована по модульному принципу для упрощения монтажа и обслуживания. В состав входит:

• голова сгорания — формирует факел и обеспечивает устойчивое горение;
• газовая рампа — обеспечивает подачу топлива при давлении 3.8–46 мбар;
• электродвигатель 4000 Вт — привод вентилятора/воздуходувки;
• электронный блок управления ES с электронным кулачком — управление последовательностью и модуляцией;
• модулирующие узлы (MD) — могут комплектоваться датчиком модуляции (опция);
• запорная арматура и клапаны (1 = 2 клапана + блок контроля герметичности — опция);
• корпус и крепежные элементы, рассчитанные на номинальный диаметр DN 80 и монтажные размеры.

Преимущества

• Широкий диапазон мощности (480–2670 кВт) — подходит для различных промышленных задач.
• Электронное управление ES — точная последовательность пуска/остановки и улучшенная надежность.
• Возможность модуляции — обеспечивает экономию топлива и снижает циклические нагрузки на котёл.
• Комплектность поставки (голова сгорания + рампа) — упрощает ввод в эксплуатацию.
• Итальянская сборка бренда CIB Unigas — высокий уровень качества компонентов.

Области реального применения

• Промышленные котельные и блочные котлы (паровые и водогрейные) среднего и большого уровня мощности.
• Тепловые экраны и топки для технологических печей (металлургия, химия, керамика).
• Пищевое производство и сушильные установки, требующие стабильного факела и точного контроля температуры.
• Централизованные системы теплоснабжения и коммунально-энергетические комплексы.

Совместимость с котлами

• Подходит для промышленных водогрейных котлов с номинальным присоединением DN 80.
• Совместима с паровыми котлами средней и высокой мощности при условии согласования противодавления (0–14 мбар) и газового давления рампы (3.8–46 мбар).
• Рекомендуется уточнять в техническом паспорте котла параметры теплообмена и требования к факелу для оптимального подбора конфигурации горелки.

Обслуживание и эксплуатация

• Монтаж и пусконаладочные работы должны выполняться квалифицированным персоналом с учетом требований производителя и нормативов по безопасности газа.
• Регулярное обслуживание: проверка герметичности газовой рампы и клапанов, чистка головы сгорания, инспекция электродвигателя и вентилятора.
• Рекомендуемые интервалы: визуальный осмотр — ежемесячно; полная профилактика и калибровка датчиков — раз в 6–12 месяцев в зависимости от нагрузки и качества топлива.
• Условия эксплуатации: температура от -10 до 50 °C; класс защиты IP40 — предусмотреть защиту от прямого попадания воды и значительной пыли.
• При обнаружении отклонений (шум выше 74.5 дБ при номинальной работе, нестабильная модуляция, превышение расхода газа) — немедленно остановить и провести диагностику.

Примеры реального использования

• Котельная на заводе пищевой промышленности: замена устаревших горелок на R91A позволила снизить расход газа и обеспечить более равномерный прогрев теплоносителя.
• Технологическая печь предприятия по производству кирпича: стабильный факел и модулирующее управление уменьшили перерасход топлива при изменении нагрузки.
• ЦТУ (центральная теплова установка) жилого массива: масштабирование мощности за счет установки нескольких блоков R91A на одну линию DN 80.

FAQ — часто задаваемые вопросы

• Можно ли использовать горелку для биогаза? Горелка рассчитана на природный/сухой газ; использование биогаза требует согласования состава газа и возможной доработки рампы и форсунок.
• Требуется ли инвертор? Модель ES поставляется без инвертора; при необходимости вариаторной регулировки привода — инвертор устанавливается опционально и согласуется с электродвигателем 4000 Вт.
• Какие датчики обязательны для MD-версии? Для модулирующей версии (MD) необходим датчик модуляции — выбирается в зависимости от системы управления котлом.
• Какой ресурс основных узлов? При нормальной эксплуатации и своевременном обслуживании ресурс ключевых узлов соответствует промышленным нормативам бренда CIB Unigas; плановый контроль продляет срок службы.

Заключение

Газовая горелка CIB Unigas R91A M-.MD.S.RU.A.1.80.ES — технически выверенное решение для промышленных котлов и тепловых агрегатов. Модулирующая конфигурация, электронное управление ES, широкий диапазон мощности и комплектность (голова сгорания и газовая рампа) делают её оптимальным выбором при модернизации и строительстве котельных. Для оперативных поставок, проектного сопровождения и сервисного обслуживания обращайтесь в Промэлектроника — sales@prom-elec.com.
