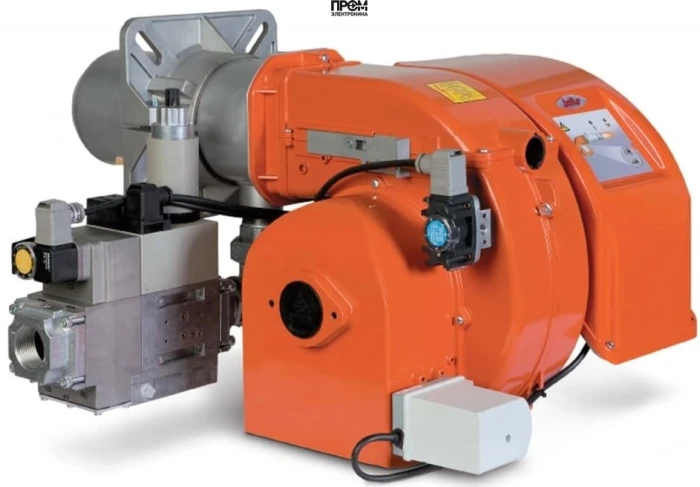

Газовая горелка Baltur TBG 85 PN

Газовая горелка Baltur TBG 85 PN — техническое описание и рекомендации по выбору

Газовая горелка Baltur TBG 85 PN (арт. 17490010) — промышленная прогрессивная-пневморегулируемая горелочная система мощностью 170–850 кВт, разработанная для энергоэффективных теплогенераторов и котлов средней и большой мощности. Конструкция оптимизирована для минимизации выбросов и обеспечения стабильного горения при изменяющихся режимах нагрузки. При правильной комплектации и настройке обеспечивает соответствие II классу по EN676 и позволяет работать в модуляционном режиме при подключении электронного регулятора.

Ключевые технические характеристики

• Вид топлива: газовая.
• Мощность горелки: от 170 до 850 кВт.
• Исполнение: прогрессивная — пневморегулируемая (возможна модуляция при дооснащении).
• Длина пламенной трубы: 400 мм — обеспечивает необходимую глубину внесения факела в топку.
• Электропитание: 220 В (питание автоматики); электродвигатель вентилятора — 380 В (см. комплектацию и требования к электропитанию на объекте).
• Противодавление: от 0 до 10 мбар — адаптация к режимам топочной камеры.
• Расход газа: от 17.1 до 85 нм³/ч — в зависимости от режима работы и конфигурации модуляции.
• Страна бренда: Италия — европейское качество узлов и материалов.

Конструкция и состав горелки

• Головка сгорания с сопловой трубой (длина 400 мм) — формирует факел и обеспечивает рециркуляцию продуктов горения для снижения NOx.
• Вентилятор высокого КПД и электродвигатель — обеспечивает требуемый поток воздуха; двигатель на 380 В, автоматика на 220 В.
• Подвижный фланец — позволяет точно позиционировать сопло в топке и адаптировать горелку под различные модели котлов.
• Воздушный затвор с сервоприводом — управление потоком воздуха, закрытие в режиме ожидания/выключения.
• Откидной шарнир и доступ к головке — упрощают техническое обслуживание без демонтажа.
• Элементы автоматики и контроля пламени: ионизационный электрод, места для микроамперметра, световая индикация рабочих состояний.
• Возможность подключения газовой рампы с клапанами, регулятором давления, фильтром и контролем герметичности (как опция / доп. заказ).

Комплектация поставки

• Головка сгорания (входит в стандартную комплектацию).
• 2 установочных фланца, теплоизоляционная прокладка и крепеж.
• Дооснащение: газовая рампа, электронный регулятор, набор модуляции — поставляются отдельно по запросу.

Преимущества и эксплуатационные достоинства

• Широкий диапазон мощности (170–850 кВт) — применение в системах отопления и технологического пара.
• Высокий КПД и снижение эмиссии за счёт рециркуляции и точного смесеобразования.
• Низкий уровень шума благодаря звукоизолирующим материалам в конструкции.
• Упрощённое обслуживание (откидной шарнир, доступ к головке) — сокращение простоев.
• Соответствие европейским стандартам безопасности (EN 298/EN 676) при использовании сертифицированной автоматики.

Реальные примеры применения

• Теплогенераторы на промышленных предприятиях: обеспечение паровых циклов и технологического отопления в цехах с переменной нагрузкой.
• Коммунально‑бытовые котельные: централизованное отопление жилых кварталов и объектов социальной инфраструктуры.
• Производственные установки пищевой и химической промышленности: стабильное поддержание температурных режимов с минимальными выбросами.

Каким котлам подходит

• Водогрейные и паровые котлы средней и большой мощности, предназначенные для работы с газовыми горелками прогрессивного типа.
• Котлы с возможностью монтажа подвижного фланца и наличием топочной камеры, допускающей длину факела 400 мм.
• Теплогенераторы, требующие модуляции мощности при подключении электронного регулятора.

Эксплуатация и техническое обслуживание

• Монтаж и пусконаладочные работы должны выполняться квалифицированным персоналом с проверкой герметичности газовой магистрали и корректной настройкой воздушно‑топливного шага.
• Регулярная проверка: состояние сопла, уплотнений фланцев, фильтра газовой рампы и работоспособность автоматики.
• Плановое техобслуживание: чистка головки сгорания и проверка ионизационного контроля пламени, смазка движущихся узлов, контроль износа теплоизоляции.
• При длительном хранении — защита от коррозии и проверка электропроводки перед вводом в эксплуатацию.

FAQ — часто задаваемые вопросы

• Можно ли использовать горелку в модуляционном режиме? — Да, при дооснащении электронным регулятором модуляция мощности доступна.
• Какой диапазон расхода газа? — От 17.1 до 85 нм³/ч в зависимости от режима работы.
• Какое напряжение электропитания требуется? — Автоматика рассчитана на 220 В, вентиляторный электродвигатель — 380 В; уточняйте схему подключения при проектировании.
• Подходит ли для котлов с повышенным противодавлением? — Да, в пределах указанного противодавления 0–10 мбар; при особых условиях требуется проверка конструктором.
• Что входит в стандартную поставку? — Головка сгорания, 2 установочных фланца, теплоизоляционная прокладка и крепёж.

Для проектирования, подбора дооснащения и быстрой поставки оборудования обращайтесь к дилеру: компания Промэлектроника (sales@prom-elec.com). Наши специалисты помогут подобрать газовую рампу, электронный регулятор и комплект модуляции для корректной интеграции Baltur TBG 85 PN в вашу отопительную систему.

Примечание: перед покупкой проведите сверку параметров горелки с паспортными данными котла и требованиями по выбросам и электропитанию на вашем объекте.
