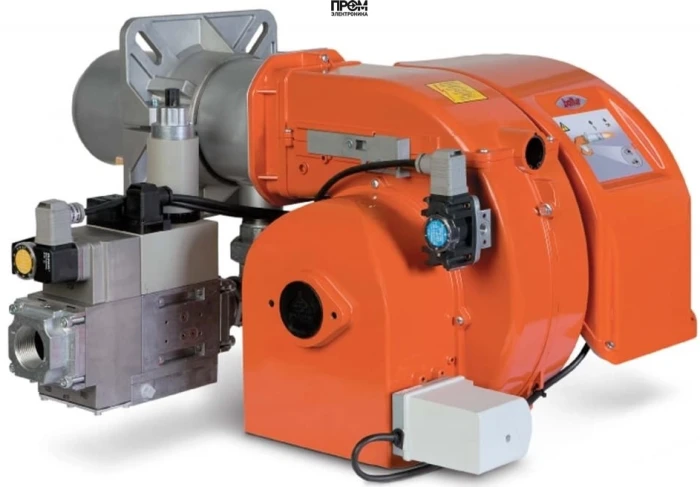

Газовая горелка Baltur TBG 60 PN — техническое описание и область применения

Газовая горелка Baltur TBG 60 PN (арт. 17290010) представляет собой промышленное оборудование для среднего диапазона мощностей с рабочим интервалом 120–600 кВт. Конструкция и функциональные решения ориентированы на устойчивую модуляцию пламени, снижение выбросов NOx и CO и интеграцию в различные типы котлов и теплоагрегатов. Соответствует требованиям EN676 (класс III) и может комплектоваться автоматикой по EN 298 для управления основными функциями горелки.

Ключевые технические характеристики

• Вид топлива: газовая;
• Мощность: 120–600 кВт;
• Исполнение: прогрессивная — пневморегулируемая (модуляция при дооснащении регулятором RWF40);
• Длина пламенной трубы: 300 мм (регулируемый сдвижной фланец для точной установки сопла в камере сгорания);
• Электропитание: 220 В (возможны варианты под требования заказчика);
• Противодавление: от 0 до 9 мбар;
• Расход газа: от 12.1 до 60 нм³/ч;
• Степень защиты электрических компонентов: IP44;
• Комплектация заводская: голова сгорания; в поставку могут входить 2 установочных фланца, теплоизоляционная прокладка и крепежные аксессуары (по согласованию).

Конструкция горелки — что входит в состав

• Головка сгорания — модуль формирования факела и размещения сопла;
• Воздушная часть с сервоприводом для регулирования потока воздуха и автоматическим возвратом заслонки в паузе;
• Центробежный вентилятор высокой производительности;
• Газовая рампа (рекомендуется докупить с клапанами, регулятором давления и фильтром);
• Система ионизационного контроля пламени и место для подключения микроамперметра;
• Электрические разъёмы 7‑ и 4‑штырьковых типов для подключения автоматики;
• Шарнирный откидной механизм для удобства обслуживания головки без демонтажа горелки.

Преимущества и отличительные особенности

• Широкий диапазон мощности 120–600 кВт — подходит для типовых котельных и теплогенераторов среднего класса;
• Низкие выбросы загрязняющих веществ благодаря частичной рециркуляции отработавших газов и точной регулировке подачи топлива и воздуха;
• Удобство сервиса — откидной шарнир и подвижный фланец сокращают время технического обслуживания;
• Высокая надежность электрических компонентов и стандарты защиты IP44, предохраняющие от пыли и влаги;
• Возможность адаптации под автоматизацию и систему модуляции (RWF40 и комплект модуляции — опция).

Обслуживание и эксплуатация

• Плановое обслуживание: визуальная проверка головки сгорания и фланцев раз в месяц при интенсивной эксплуатации; замена фильтров газовой рампы согласно регламенту (не реже 1 раза в год); проверка ионизационного контроля и заземления электрической части при каждом падении мощности;
• Рекомендации по наладке: позиционирование сопла через сдвижной фланец для оптимального распределения пламени в камере сгорания; балансировка подачи воздуха и газа при запуске для минимизации CO;
• Сервисные зоны: места подключения микроамперметра, разъёмы электрических цепей и доступ к сервоприводу — обеспечивают быстрый мониторинг и ремонт;
• Запасные части: запасные головки сгорания, уплотнения, сервисные комплекты вентилятора и схема электрообвязки доступны у поставщика.

Примеры реального использования

• Горячее водоснабжение и паровые участки на небольших производственных площадках — обеспечение стабильного режима 24/7 при нагрузках внутри диапазона мощности;
• Теплогенераторы в пищевой и лёгкой промышленности — благодаря низким выбросам подходит для цехов с повышенными требованиями к чистоте воздуха;
• Резервные и пик‑нагрузочные котельные — оперативная модуляция мощности при изменении потребления тепла;
• Модернизация существующих котлов — монтаж вместо старых горелок при условии проверки фланцев и камеры сгорания.

Совместимость с котлами

Baltur TBG 60 PN проектирована для установки в котлы и теплогенераторы различной конфигурации: водогрейные котлы среднего класса, паровые установки малой производительности, теплогенераторы прямого нагрева. Благодаря подвижному фиксирующему фланцу и регулировке длины пламенной трубы (300 мм базово) обеспечивается корректная интеграция с большинством типовых камер сгорания.

FAQ — Часто задаваемые вопросы

• Можно ли получить модуляцию без RWF40? Базовая модель пневморегулируемая; полная электроника модуляции реализуется при оснащении регулятором RWF40 и комплектом модуляции.
• Какой расход газа при разных мощностях? В диапазоне от 12.1 до 60 нм³/ч в зависимости от установленной мощности и давления газа (противодавление 0–9 мбар).
• Какие требования по электропитанию? Стандартное подключение — 220 В; возможны варианты для моторов и исполнительных механизмов по согласованию с производителем.
• Какие средства контроля требуются? Рекомендуется газовая рампа с клапанами и фильтром, система контроля герметичности рампы и автоматика по EN 298 для управления безопасностью.

Приобретать профессиональное горелочное оборудование следует у проверенных поставщиков с сервисной поддержкой. Для консультации, подбора конфигурации и заказа горелки Baltur TBG 60 PN обращайтесь в компанию Промэлектроника: sales@prom-elec.com. Специалисты помогут с выбором газовой рампы, регулятора модуляции и настройкой для конкретного котла.

Этот технический профиль опирается на заводские характеристики: Италия (бренд Baltur), исполнение прогрессивно‑пневморегулируемое, длина пламенной трубы 300 мм, мощностной диапазон 120–600 кВт, расход газа 12.1–60 нм³/ч и противодавление 0–9 мбар. При проектировании теплоцентра учитывайте условия монтажа, требования к вентиляции и параметры газопровода.
