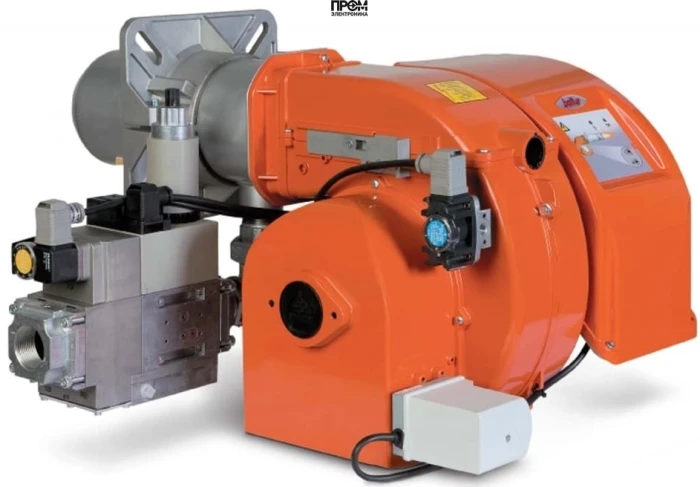

Газовая горелка Baltur TBG 60 P-V

Газовая горелка Baltur TBG 60 P‑V — промышленный модуль для сжигания природного и попутного газа, разработанный для котельных и тепловых установок средней мощности. Горелка сертифицирована по EN676 и спроектирована с учетом требований по сниженным выбросам NOx и CO, что делает её оптимальным решением для объектов с повышенными экологическими требованиями. Диапазон мощности 120–600 кВт и двухступенчатое управление обеспечивают экономичную и стабильную работу при переменной нагрузке.

Ключевые характеристики

• Вид топлива: газовая
• Мощность: от 120 до 600 кВт
• Исполнение: двухступенчатая (двухуровневая регулировка)
• Длина пламенной трубы: 300 мм
• Электропитание: 220 В (электродвигатель 0,75 кВт)
• Комплектация: в стандартной поставке — с головкой сгорания
• Страна бренда: Италия
• Противодавление: от 0 до 9 мбар
• Расход газа: от 12.1 до 60.3 нм³/ч
• Сертификация и управление: EN676 (класс II рециркуляции дымовых газов), управление по EN 298

Конструкция (входит в состав горелки)

Конструкция Baltur TBG 60 P‑V ориентирована на ремонтопригодность и простоту сервисного обслуживания:

• Корпус из литого алюминия — высокая механическая прочность и коррозионная стойкость.
• Голова сгорания — входит в стандартную комплектацию, обеспечивает стабильное формирование факела.
• Центробежный вентилятор специальной конструкции с частотным преобразователем (инвертором) для оптимизации подачи воздуха.
• Воздухозаборник с дроссельной заслонкой и запиранием заслонки при остановке — предотвращает теплопотери.
• Сдвижной фланец для точной установки сопла в камере сгорания.
• Электромагнитные клапаны и возможность подключения газовой рампы (по заявке) — рабочий и предохранительный клапаны, фильтр и регулятор давления.
• Ионизационный контроль пламени с возможностью подключения микроамперметра.
• Защита электрических компонентов IP44 и надежные разъемы для питания и сигналов управления.
• Монтажные аксессуары и удобный шарнирный доступ к основным узлам для сервисных работ.

Преимущества

• Низкие выбросы NOx и CO благодаря системе рециркуляции дымовых газов (класс II по EN676).
• Энергоэффективность: частотный преобразователь позволяет снизить потребление электроэнергии на первой ступени.
• Стабильность горения и плавный переход между ступенями обеспечивают равномерный тепловой поток.
• Гибкость монтажа: сдвижной фланец и доступность основных узлов упрощают интеграцию в различные тепловые камеры.
• Соответствие европейским стандартам безопасности и автоматики (EN 298) — надежность работы в составе котельного комплекса.
• Простота обслуживания и высокая ремонтопригодность за счёт открывающегося в обе стороны шарнира.

Области применения — для каких котлов подходит

Baltur TBG 60 P‑V предназначена для эксплуатации в промышленных и коммунальных котельных, подходит для:

• водогрейных котлов средней мощности (120–600 кВт);
• паровых котлов и паровых установок соответствующего диапазона;
• тепловых агрегатов для технологических процессов (сушильные установки, пищевые производства, тепличные комплексы);
• модернизации существующих котлов различных модификаций, где требуется двухступенчатое регулирование и снижение выбросов.

Примеры реального использования

• Котельная производственного цеха: замена устаревших горелок на Baltur TBG 60 P‑V снизила расход газа и сократила выбросы NOx, обеспечив выполнение экологических требований.
• Система горячего водоснабжения в торговом комплексе: двухступенчатая логика позволила оптимизировать работу при переменной нагрузке и уменьшить цикличность включений.
• Технологическая паровая установка на пищевом производстве: стабильное горение и контроль ионизацией обеспечили надежную генерацию пара согласно технологическим регламентам.

Эксплуатация и обслуживание

• Проведение пусконаладочных работ и настройка автоматики по EN 298 — обязательны при вводе в эксплуатацию.
• Регулярный техосмотр (рекомендуется ежеквартально) — очистка головки сгорания, проверка фильтра газа и состояние уплотнений.
• Проверка и регулировка установки заслонки и сервопривода для обеспечения корректного соотношения воздух/газ.
• Контроль работы частотного преобразователя и вентилятора, проверка электрических разъемов и защиты IP44.
• При обнаружении течей газа или нарушений пламени — незамедлительное отключение и обращение в сервисную службу.
• Рекомендованный запас комплектующих: уплотнения, форсунки, фильтры газовой рампы, электромагнитные клапаны.

FAQ

• Нужна ли газовая рампа в стандартной поставке? В стандартной комплектации горелка поставляется с головой сгорания; газовая рампа с э/м клапанами, регулятором давления и фильтром доступна по отдельной заявке.
• Какой диапазон расхода газа при максимальной мощности? Диапазон расхода газа для модели — от 12.1 до 60.3 нм³/ч в зависимости от режима и давления газа.
• Можно ли установить на котёл с противодавлением? Да — допустимое противодавление в камере сгорания от 0 до 9 мбар; важна правильная настройка подачи воздуха и подогрева газа.
• Какие требования к электропитанию? Электропитание 220 В, электродвигатель вентилятора ~0,75 кВт; наличие частотного преобразователя обеспечивает гибкую регулировку оборотов.
• Как обеспечивается низкий уровень NOx? За счёт системы рециркуляции дымовых газов (класс II по EN676) и точной подачи воздуха/газа, а также плавного перехода между ступенями.

При выборе и поставке оборудования для комплексных проектов выбирайте проверенного поставщика — компанию Промэлектроника. Для коммерческих предложений, быстрой консультации по внедрению и наличию запчастей пишите: sales@prom-elec.com. Специалисты PromElectro поставляют горелки Baltur с необходимыми монтажными аксессуарами и выполняют пусконаладочные работы в соответствии с европейскими стандартами.

Если требуется подбор горелки под конкретный котёл или технологическую схему, укажите параметры котельной (тип котла, теплопроизводительность, давление и состав топлива) — мы подготовим техническое решение и комплектацию, включая опциональную газовую рампу и систему контроля герметичности.
