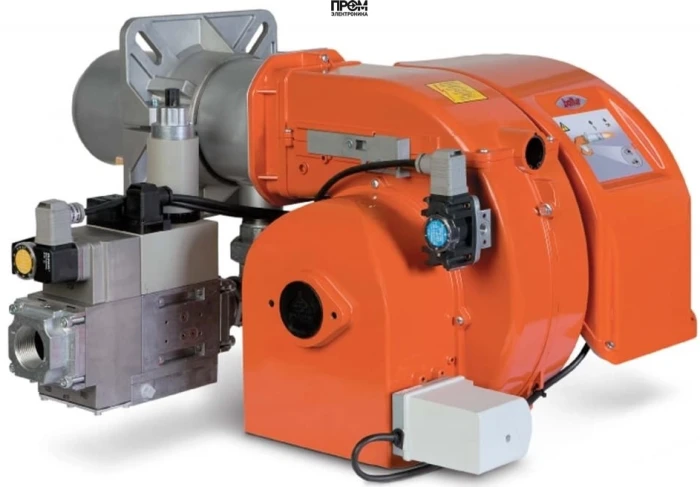

Газовая горелка Baltur TBG 45 PN — техническое описание

Газовая горелка Baltur TBG 45 PN (артикул 17220010) — промышленное решение для среднего класса теплонагревательного оборудования. Предназначена для работы на природном и сжиженном газе, обеспечивает модулируемую и ступенчатую подачу топлива в диапазоне мощности от 100 до 450 кВт. Базовая комплектация поставляется с головой сгорания, двумя соединительными фланцами, изоляционной прокладкой и крепежом.

Ключевые технические характеристики

• Вид топлива: газовая (природный, сжиженный)
• Мощность: 100–450 кВт
• Исполнение: прогрессивная — пневморегулируемая
• Длина пламенной трубы: 300 мм
• Электропитание: 220 В (однофазный двигатель 0,5 кВт)
• Противодавление: 0–8 мбар
• Расход газа: 10.1–45 нм³/ч
• Страна бренда: Италия

Конструкция: что входит в состав горелки

• корпус из алюминиевого сплава;
• центробежный вентилятор высокой производительности;
• сопловая труба со смесителем из нержавеющей стали (длина пламенной трубы 300 мм);
• сдвижной фланец для точной установки сопла в камере сгорания;
• топочный автомат по стандарту EN 298, электрод ионизации для контроля пламени;
• прессостат воздуха, дроссельная заслонка, электрический сервопривод регулирования воздуха;
• 7-штырьковый и 4-штырьковый разъемы для электроподключения, панель со световой индикацией;
• элементы частичной рециркуляции дымовых газов для снижения выбросов NOx.

Преимущества и эксплуатационные свойства

1. Эффективное горение и низкий уровень выбросов: NOx < 80 мг/кВт·ч (III класс по EN 676).
2. Широкий диапазон мощности позволяет использовать горелку на среднемощных котлах и теплогенераторах.
3. Пневморегулируемая схема обеспечивает стабильность смеси воздух/газ при изменениях давления.
4. Надёжность узлов — алюминиевый корпус и нержавеющие элементы сопловой группы увеличивают срок службы.
5. Упрощённая настройка и адаптация к камерам сгорания за счёт сдвижного фланца.

Области применения — примеры реального использования

• центральные котельные предприятий и жилых комплексов (теплоснабжение, ГВС);
• теплогенераторы и паровые установки на малых и средних предприятиях;
• промышленные печи и технологические нагреватели с закрытой камерой сгорания;
• резервные и пиковые источники тепла в комплексе автоматизированных систем управления.

Примеры: замена устаревшей горелки в блочном котле 300 кВт для повышения КПД и снижения выбросов; интеграция в систему модуляции мощности на теплогенераторе на предприятии пищевой переработки.

Эксплуатация и обслуживание

• Пусконаладочные работы должны выполнять сертифицированные специалисты с проверкой герметичности газовой магистрали и корректировкой подачи воздуха.
• Для режима модуляции необходимо подключение электронного регулятора мощности с соответствующим датчиком (приобретается отдельно).
• Регулярное техобслуживание: проверка давления газа и воздуха, очистка сопловой группы, контроль состояния электродов и кабельных соединений — не реже одного раза в год при интенсивной эксплуатации.
• Замена расходных деталей и уплотнений по износу; использование оригинальных запчастей снижает риск некорректной работы.

Установка и совместимость — для каких котлов подходит

Baltur TBG 45 PN подходит для среднепродуктивных водогрейных котлов, теплогенераторов и небольших паровых установок при условии соответствия камеры сгорания габаритам сопла и допустимым противодавлением (0–8 мбар). Горелка совместима с котлами отечественного и импортного производства при наличии соответствующего адаптера фланца и корректной настройки автоматики.

FAQ — часто задаваемые вопросы

• Можно ли использовать сжиженный газ? — Да, рабочие среды: природный и сжиженный газ; настройка жиклеров и давления обязательна.
• Требуется ли модульный регулятор? — Для работы в модулирующем режиме электронный регулятор с датчиком приобретается отдельно.
• Каков межсервисный интервал? — Рекомендуемая проверка и очистка — минимум раз в год; для интенсивной эксплуатации — каждые 6 месяцев.
• Какие расходные элементы обычно меняют? — сопловая труба/смеситель, электроды ионизации, уплотнения фланца, вентиляторный ремень/подшипники (если предусмотрено).

Заключение и поставка

Газовая горелка Baltur TBG 45 PN — сбалансированное решение для систем среднего уровня мощности: сочетание долговечных материалов, точной пневморегулировки и низких выбросов делает её оптимальной для модернизации и новых проектов. Для профессиональной поставки, консультации по подбору и комплектации (газовая рампа, электронный регулятор мощности для модуляции и т.д.) покупайте оборудование у компании Промэлектроника — sales@prom-elec.com. Наши специалисты помогут подобрать конфигурацию под конкретный котёл и организовать поставку с полным комплектом документов.
