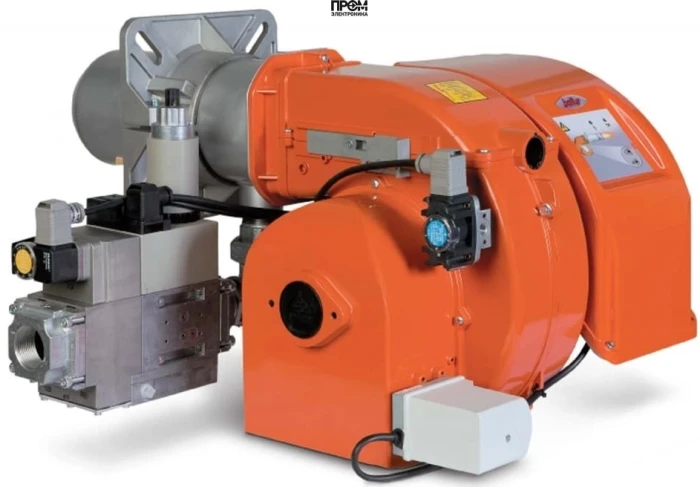

Газовая горелка Baltur TBG 45 P‑V (арт. 17210020) — техническое описание

Газовая горелка Baltur TBG 45 P‑V предназначена для средней мощности теплогенераторов и промышленных котлов с рабочим диапазоном 100–450 кВт. Конструкция разработана в соответствии с EN676 и EN298, что обеспечивает высокий уровень безопасности, контролируемые выбросы (класс III) и надёжную автоматизацию горения. Встроенный инвертор и 220‑В электропитание сокращают энергопотребление и уровень шума, а модульная компоновка упрощает монтаж и обслуживание.

Краткие технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 100 до 450 кВт (двухступенчатая схема управления)
• Исполнение: двухступенчатая
• Длина пламенной трубы: 300 мм
• Электропитание: 220 В
• Противодавление: от 0 до 8 мбар
• Расход газа: от 10.1 до 45.3 нм³/ч
• Стандарт защиты электрических узлов: IP44
• Страна бренда: Италия

Конструкция горелки — что входит в комплект

• Корпус из алюминиевого литья с монтажными фланцами;
• голова сгорания (сопло, пламенная труба 300 мм);
• центробежный вентилятор с инверторным приводом и электродвигателем 220 В;
• газовая рампа с электромагнитными запорными клапанами (основной и предохранительный), реле и фильтром;
• регулятор давления газа и, при необходимости, система контроля герметичности рампы;
• датчик ионизации пламени и гнездо для микроамперметра;
• электрический сервопривод для дроссельной заслонки и автоматическое закрытие заслонки при остановке;
• разъёмы для электроподключения и комплект принадлежностей для монтажа.

Преимущества и эксплуатационные преимущества

1. Энергоэффективность: инверторный привод вентилятора оптимизирует расход электроэнергии при разных нагрузках.
2. Широкий диапазон мощности: 100–450 кВт покрывает типовые средние и крупные котельные установки.
3. Универсальность монтажа: подвижный установочный фланец позволяет точно позиционировать сопло в камере сгорания различных котлов.
4. Соответствие европейским стандартам безопасности и автоматики (EN676, EN298).
5. Низкий уровень выбросов (класс III) — важно для предприятий с экологическими требованиями.
6. Простота сервисного обслуживания без демонтажа котла.

Реальные примеры использования

• Промышленные паровые котлы в пищевой и химической промышленности — обеспечивает стабильную подачу топлива и воспламенение при двухступенчатом режиме.
• Центральные тепловые пункты и коммунальные котельные — надежность при ежедневных циклах пуска/остановки.
• Котлы отопления для объектов ЖКХ и административных зданий мощностью до 450 кВт.
• Теплогенераторы в агропромышленности и тепличных комплексах, где важна точная регулировка температуры и экономичный расход газа.

Обслуживание и эксплуатация

Правильная эксплуатация Baltur TBG 45 P‑V включает плановые проверки и простые процедуры обслуживания:

• ежемесячная проверка целостности газовой рампы, фильтра и запорных клапанов;
• проверка ионизационного датчика и очистка электродов по регламенту;
• контроль состояния вентилятора и ремней/подшипников (при наличии) каждые 6 месяцев;
• проверка герметичности газовой системы и давления газа при первом пуске и после сервисных работ;
• замена расходных элементов (сопла, фильтры, уплотнения) согласно эксплуатационной документации.

Для безопасной и долговечной эксплуатации рекомендуется заключить договор сервисного обслуживания с авторизованной организацией и использовать оригинальные запасные части.

Совместимость с котлами — для каких котлов подходит

• водогрейные котлы и теплогенераторы средней мощности;
• паровые котлы в диапазоне 100–450 кВт при условии корректной адаптации монтажного фланца и подачи воздуха;
• чугунные и стальные котлы с камерой сгорания, допускающей длину пламенной трубы 300 мм;
• может быть применена в качестве модернизации существующих установок при согласовании с изготовителем котла.

FAQ — часто задаваемые вопросы

Можно ли использовать горелку при повышенном противодавлении?

Да — допустимый диапазон противодавления указан от 0 до 8 мбар; при нестандартных условиях требуется согласование с технической поддержкой.

Требуется ли специальный модуль автоматики?

Горелка оснащается автоматикой согласно EN298; при интеграции в сложные системы управления возможна доустановка внешних контроллеров.

Каков средний ресурс основных компонентов?

При соблюдении технического обслуживания вентилятор и электрические узлы служат годы; расходники (сопло, фильтр) заменяются по состоянию или по регламенту производителя.

Какие дополнительные опции доступны?

Выбор газовой рампы с системой контроля герметичности, различные варианты фильтрации и панелей управления по требованию.

Заключение и поставка

Baltur TBG 45 P‑V — технически зрелое решение для среднепроизводительных котловых узлов с акцентом на энергоэффективность, безопасность и простоту обслуживания. Для проектирования, поставки и сервисного сопровождения оборудования обращайтесь в компанию Промэлектроника: sales@prom-elec.com. Специалисты компании помогут подобрать оптимальную комплектацию горелки и обеспечат поставку с необходимой документацией и опциями.
