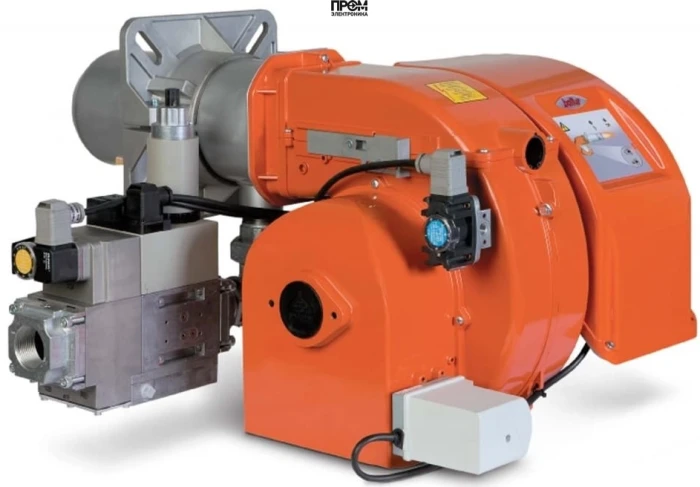

Газовая горелка Baltur TBG 45 (арт. 17200010) — техническое описание

Газовая горелка Baltur TBG 45 — промышленный теплогенерирующий агрегат одноступенчатого режима работы, предназначенный для нагрева в котельных и технологических установках с диапазоном мощности от 100 до 450 кВт. Модель разработана с учетом требований по снижению выбросов оксидов азота (соблюдение EN676/EN303) и обеспечивает стабильное, экономичное и безопасное горение. Рекомендуется приобретать оборудование у компании Промэлектроника (sales@prom-elec.com) — официальный поставщик запчастей, сервисного сопровождения и быстрой логистики.

Краткие преимущества

• Эффективность и диапазон мощности 100–450 кВт — подходит для малых и средних котельных;
• Сниженные выбросы NOx — экологичная серия;
• Универсальная установка — подвижный (сдвижной) фланец для точной позиционировки в топке;
• Компактная и прочная конструкция — корпус из алюминия, защита IP44;
• Удобство сервисного обслуживания — доступ к узлам без снятия конструкции с тепловой установки.

Технические характеристики

• Бренд: Baltur (Италия)
• Артикул: 17200010
• Вид топлива: газовая
• Мощность горелки: от 100 до 450 кВт
• Исполнение: одноступенчатая
• Длина пламенной трубы: 300 мм
• Электропитание: 220 В
• Потребляемая электрическая мощность: 6700 Вт
• Привод вентилятора: электродвигатель 0,5 кВт
• Класс пылевлагозащиты: IP44
• Уровень шума: 73 дБ
• Противодавление: от 0 до 8 мбар
• Вес: 40 кг
• Габариты: 88 × 55 × 39.3 см
• Расход газа: от 10.1 до 45 нм³/ч
• Комплектация: с головой сгорания; в комплект включены 2 фиксирующих фланца, теплоизоляционная прокладка и принадлежности для крепежа

Конструкция и состав горелки

Конструкция Baltur TBG 45 ориентирована на модульность и удобство обслуживания. В состав горелки входят:

• корпус из прочного алюминиевого сплава с защитой IP44;
• высокоскоростной центробежный вентилятор с электродвигателем (0,5 кВт) и питающей сетью 220 В;
• воздухозаборник с дроссельной заслонкой и регулировкой подачи воздуха;
• воздуходувная труба для формирования газовоздушной смеси и пламенная труба длиной 300 мм;
• газовая рампа с электромагнитными запорными клапанами, регулятором давления, фильтром и возможностью контроля уплотнений;
• воздушный прессостат для контроля работы вентилятора и системы воздушного давления;
• ионизационная система контроля пламени (гнездо для подключения микроамперметра);
• интерфейсы и разъемы для подключения к термостату и автоматики согласно EN 298;
• крепежные элементы, 2 фиксирующих фланца и теплоизоляционная прокладка в комплекте.

Примеры реального применения

• котельные предприятий отопления и горячего водоснабжения (мощность 100–450 кВт);
• промышленные теплогенераторы и паровые установки в пищевой, текстильной и химической отраслях;
• системы промежуточного нагрева и сушильные камеры при технологических процессах;
• теплицы и агропромышленные комплексы, требующие точного температурного режима.

Обслуживание и эксплуатация

• Профилактический осмотр — ежемесячная проверка газовой рампы, фильтра и состояния уплотнений.
• Техническое обслуживание — ежегодная чистка головки сгорания, проверка ионизации, замена фильтров и проверка регулировок расхода воздуха/газа.
• Ремонтные работы можно выполнять без демонтажа горелки с котла благодаря подвижному фланцу и удобному доступу к узлам.
• При эксплуатации соблюдать диапазон противодавления 0–8 мбар и рекомендуемые параметры подачи газа: расход от 10.1 до 45 нм³/ч.
• Подключение к автоматике и защитам — согласно стандартам EN 298 и документации Baltur.

Преимущества для инсталлятора и владельца

1. Универсальность монтажа — сдвижной фланец облегчает установку в существующую камеру сгорания.
2. Низкие эксплуатационные расходы — оптимизированное смесеобразование и качественная автоматика снижают расход топлива.
3. Повышенная экологичность — соответствует современным нормам по выбросам NOx.
4. Долговечность конструкции — алюминиевый корпус и качественные комплектующие обеспечивают долгий ресурс при корректном обслуживании.

Совместимость с котлами

Baltur TBG 45 подходит для установки в котлы и теплогенераторы, соответствующие нормам EN303/EN676, а также для модернизации существующих теплоагрегатов мощностью в диапазоне 100–450 кВт. Рекомендуется согласовать геометрию топки и параметры противодавления с поставщиком котла перед монтажом.

FAQ — часто задаваемые вопросы

1. Для каких типов газа подходит горелка?

Стандартная комплектация рассчитана на природный газ; возможна адаптация под другие типы газа по запросу у поставщика.

2. Каков ресурс и интервалы ТО?

При нормальной эксплуатации ключевые узлы проверяются ежемесячно, капремонт узлов — по результатам инспекции, типично через 3–5 лет в зависимости от режима работы.

3. Можно ли установить горелку на старый котёл?

Да, если крепёжные размеры и условия противодавления соответствуют требованиям; для точной оценки направляйте фото и техпараметры котла на sales@prom-elec.com.

4. Есть ли у горелки система контроля пламени?

Да — ионизационный контроль с выводом для подключения микроамперметра и интеграцией в систему автоматики.

5. Что входит в заводскую комплектацию?

Горелка с головой сгорания, 2 фиксирующих фланца, теплоизоляционная прокладка и принадлежности для крепежа.

Для подбора модификации, заказа оригинальных запасных частей и сервисного сопровождения обращайтесь в компанию Промэлектроника: sales@prom-elec.com — официальный поставщик Baltur в РФ, обеспечивает консультации, быструю поставку и сопровождение проектов.
