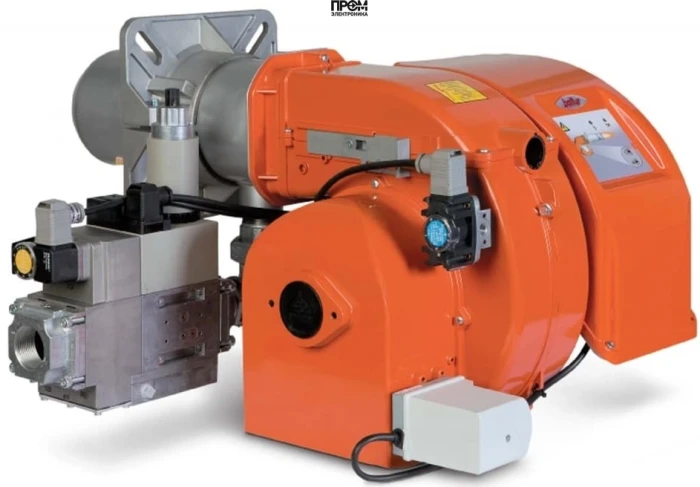

Газовая горелка Baltur TBG 150 PN

Газовая горелка Baltur TBG 150 PN — техническое описание

Газовая горелка Baltur TBG 150 PN (арт. 17630010, бренд: Baltur, страна бренда: Италия) — промышленные средне- и высокомощные устройства подачи и сжигания газа, спроектированные для эксплуатации в котельных и теплогенераторах с требованиями по энергоэффективности и безопасности. Модель обеспечивает регулируемую тепловую мощность от 300 до 1500 кВт при противодавлении топлива от 0 до 14 мбар; расход природного газа в диапазоне от 30 до 151 нм³/ч. Питание электрическое: 220 В.

Ключевые характеристики

• Вид топлива: газовая
• Мощность: от 300 до 1500 кВт (прогрессивно-пневморегулируемая схема)
• Исполнение: прогрессивная-пневморегулируемая
• Длина пламенной трубы: 450 мм
• Электропитание: 220 В
• Комплектация: с головой сгорания; стандартный комплект — 2 соединительных фланца, изоляционная прокладка, крепеж
• Противодавление: от 0 до 14 мбар
• Расход газа: от 30 до 151 нм³/ч

Конструкция и что входит в состав горелки

• Корпус: литой алюминиевый корпус с шумоизолирующим пластиковым кожухом.
• Сопловая часть: сопловая труба со смесителем из нержавеющей стали, длина пламенной трубы 450 мм.
• Вентиляция и привод: высокопроизводительный центробежный вентилятор и 3-фазный двигатель 2200 Вт для работы при повышенном противодавлении топки.
• Автоматика и датчики: блок управления по стандарту EN 298, электрод ионизации, возможность подключения микроамперметра.
• Приводы и заслонки: механический шарнир, электрический сервопривод, воздухозаборник с дроссельной заслонкой и автоматическим возвратом в закрытое положение при остановке.
• Электроподключения: прессостат воздуха, 7- и 4-штырьковые разъемы; электрические компоненты соответствуют IP44.
• Опции: частичная рециркуляция отходящих газов в сопловой трубе для снижения выбросов; газовая рампа приобретается отдельно.

Преимущества

• Широкий диапазон мощности 300–1500 кВт обеспечивает гибкость в подборе под различные тепловые нагрузки.
• Прогрессивно-пневморегулируемая схема и возможность модуляции с электронным регулятором — экономия топлива и ровная пуск/остановка.
• Соответствие стандартам EN676 и EN298, класс выбросов II — сниженные выбросы вредных веществ.
• Удобство монтажа и обслуживания: подвижный фланец и откидной шарнир для быстрого доступа к узлам.
• Коррозионно- и термостойкие материалы (нержавеющая сопловая труба) увеличивают ресурс эксплуатации.

Для каких котлов подходит

• Промышленные и коммерческие водогрейные котлы среднего и высокого давления, соответствующие нормам EN303.
• Теплогенераторы и паровые котлы с требуемой мощностью 300–1500 кВт и возможностью установки 450 мм пламенной трубы.
• Системы, где возможна установка отдельной газовой рампы и электронного регулятора для модуляции.

Примеры реального использования

• Котельная производственного цеха: стабильное поддержание температурного графика при сезонных колебаниях тепловой нагрузки за счет регулирования мощности.
• Тепловая станция жилого комплекса: работа в режиме модуляции в нагрузках утром/вечером и при пиковой потребности днем.
• Производственные процессы с технологическим паром: обеспечение постоянного расхода газа и контроля пламени через встроенную автоматику.

Обслуживание и эксплуатация

• Регулярный осмотр: визуальная проверка кожуха, фланцев и состояния прокладок — ежемесячно при интенсивной эксплуатации.
• Профилактика горелки: очистка сопла и смесителя, проверка электродов и вентилятора — минимум 1 раз в 6 месяцев.
• Электрооборудование: контроль герметичности разъемов и состояния кабелей, проверка работы сервоприводов и прессостата воздуха.
• Запасные части: стандартный комплектная фурнитура доступна, газовая рампа и электронный регулятор приобретаются отдельно для оптимальной интеграции.
• Рекомендации по пуско-наладке: настройка автоматики EN 298 и проверка пламени через электрод ионизации; при необходимости подключается микроамперметр.

FAQ

• Можно ли использовать горелку для природного и сжиженного газа? Модель рассчитана на природный газ; при использовании других видов требуется согласование параметров расхода и настройки автоматики.
• Требуется ли отдельная газовая рампа? Да, газовая рампа приобретается отдельно; возможна поставка рампы с контролем герметичности клапанов по запросу.
• Какая минимальная длина топки для установки? Рекомендуемая длина соответствует размещению пламенной трубы 450 мм и наличию зазора для сервисного доступа.
• Каков ресурс основных узлов? При соблюдении регламентов обслуживания срок службы сопловой трубы и двигателя составляет несколько лет; конкретные интервалы зависят от режима работы и качества топлива.

За надежными поставками и технической поддержкой обращайтесь в компанию Промэлектроника: кратко и удобно — sales@prom-elec.com. Мы поможем подобрать комплектацию (газовая рампа, электронный регулятор, монтажные комплекты) и организуем сервисное обслуживание.

Примечание: данные по расходу газа (от 30 до 151 нм³/ч), противодавлению (0–14 мбар), мощности (300–1500 кВт), исполнению (прогрессивная-пневморегулируемая) и электропитанию (220 В) являются ключевыми при проектировании системы и подборе автоматики.
